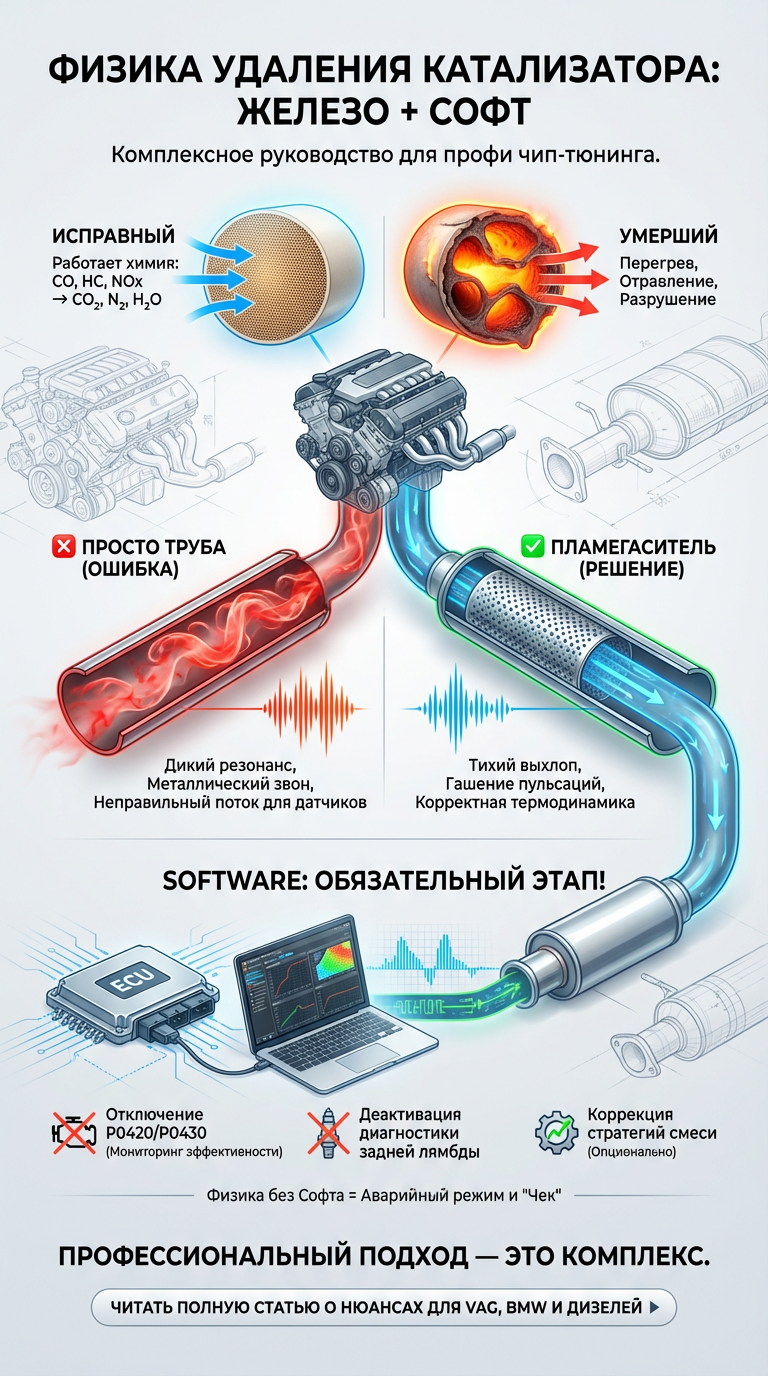

Физика удаления катализатора, выхлопная система и пламегаситель.

Физика удаления катализатора, выхлопная система и
пламегаситель.

Всё, что необходимо знать специалисту по чип-тюнингу об удалении ката‐
лизатора и работе с выхлопной системой.
Удаление каталитического нейтрализатора — одна из самых распро‐
странённых процедур, с которой Вы столкнётесь в практике. Клиент при‐
езжает с потерей мощности, горящим Check Engine, звоном из-под капота
— и просит «убрать катализатор». Но прежде чем браться за работу, не‐
обходимо глубоко понимать физику процесса: как устроен катализатор,
что происходит после его удаления, зачем нужен пламегаситель и какие
программные доработки обязательны.

КАК УСТРОЕН КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР
Каталитический нейтрализатор (в обиходе — «катализатор» или «кат») —это элемент выхлопной системы, содержащий керамическую или металлическую подложку с пористой структурой, покрытую каталитически активными веществами: платиной (Pt), палладием (Pd) и родием (Rh). Эти благородные металлы ускоряют химические реакции окисления и восстановления вредных компонентов выхлопа.
Трёхкомпонентный катализатор (TWC — Three-Way Catalyst), используемый на бензиновых двигателях, одновременно:
— Окисляет CO (угарный газ) до CO₂
— Окисляет HC (несгоревшие углеводороды) до CO₂ и H₂O
— Восстанавливает NOx (оксиды азота) до N₂
Для корректной работы TWC необходимо, чтобы двигатель работал на стехиометрической смеси (лямбда ≈ 1.0), поэтому ЭБУ использует широкополосный лямбда-зонд перед катализатором для управления топливоподачей и узкополосный зонд после катализатора для контроля его эффективности.
На дизельных двигателях используется окислительный катализатор (DOC — Diesel Oxidation Catalyst), который окисляет CO и HC, а также конверти‐рует NO в NO₂ (что важно для пассивной регенерации DPF). На современных дизелях DOC часто конструктивно объединён с DPF в одном корпусе.

ПОЧЕМУ КАТАЛИЗАТОР ВЫХОДИТ ИЗ СТРОЯ
Термическая деградация. Рабочая температура катализатора — 300–800°C. При перегреве (богатая смесь, пропуски зажигания, неисправная форсунка) каталитический слой спекается, теряя активную поверхность.
Температура 1000+ °C вызывает необратимое разрушение.
Отравление каталитического слоя. Свинец, фосфор, цинк, сера в топливе и масле оседают на каталитическом слое и блокируют активные центры.
Особенно критично использование этилированного топлива или масла, не соответствующего допуску.
Механическое разрушение. Удары, вибрации, резкие перепады температуры (например, проезд через глубокую лужу на горячем катализаторе)
могут вызвать растрескивание и осыпание керамической подложки. Осыпавшиеся фрагменты могут попасть в цилиндры через выпускные клапаны (при перекрытии фаз) и вызвать задиры.

Естественный износ. Даже при идеальной эксплуатации каталитический слой постепенно деградирует. Ресурс оригинального катализатора — 100 000–200 000 км в зависимости от условий эксплуатации.

ЧТО ПРОИСХОДИТ ПРИ УДАЛЕНИИ КАТАЛИЗАТОРА
Изменение противодавления. Катализатор с пористой структурой создаёт определённое сопротивление потоку выхлопных газов. При удалении это сопротивление исчезает. Влияние зависит от состояния катализатора:
— Если катализатор был забит — удаление даёт существенное снижение противодавления и заметный прирост мощности (до 10–15% на сильно забитом кате).
— Если катализатор был исправен — снижение противодавления минимальное.
Изменение акустики. Катализатор выполняет функцию дополнительного глушителя: керамическая структура поглощает и рассеивает звуковые
волны. После удаления выхлоп становится громче, появляется характерный «металлический» призвук и резонанс.
Изменение температурного режима. Катализатор — это экзотермический реактор: химические реакции на его поверхности выделяют тепло. После удаления, температура выхлопных газов ниже по потоку может измениться, что влияет на показания датчиков температуры (если они установлены после ката).

Ошибки ЭБУ. Узкополосный лямбда-зонд после катализатора (называемый
«диагностическим» или «мониторинговым») начинает показывать картину, идентичную зонду перед катализатором. ЭБУ определяет это как снижение эффективности катализатора и фиксирует ошибку P0420 (Bank1) или P0430 (Bank 2): Catalyst System Efficiency Below Threshold.

ЗАЧЕМ НУЖЕН ПЛАМЕГАСИТЕЛЬ
Если просто вырезать катализатор и поставить пустую трубу — получитеряд проблем:
Резонанс и дребезжание. Выхлопная система рассчитана на определённое акустическое сопротивление. Пустая труба на месте катализатора создаёт резонансную камеру, вызывающую неприятные вибрации и гул на определённых оборотах.

Увеличение шума. Без элемента, гасящего звуковые волны, уровень шумавозрастает существенно. Для клиента это может быть неприемлемо, а при прохождении технического контроля — основание для отказа.
Изменение температурного режима датчиков. Без катализатора температурный градиент вдоль выхлопной трубы изменяется. Это может влиять на показания лямбда-зондов и датчиков температуры.
Пламегаситель (резонатор) решает эти проблемы. Конструктивно он
представляет собой корпус с перфорированной внутренней трубой и набивкой из жаропрочного материала (минеральная вата, металлическая
стружка).
Пламегаситель:
— Гасит пульсации давления выхлопных газов, снижая шум.
— Поддерживает корректный режим обтекания для датчиков.
— Не создаёт значительного сопротивления потоку (в отличие от забитого катализатора).

ПРОГРАММНАЯ ДОРАБОТКА
После физического удаления катализатора программная доработка обязательна. Без неё:
— Горит Check Engine (P0420/P0430).
— На некоторых автомобилях (Stellantis, Toyota) — аварийный режим.
— ЭБУ может корректировать топливоподачу на основе «неправиль‐
ных» данных от диагностической лямбды.

Что необходимо сделать программно:
Отключение мониторинга эффективности катализатора. Калибровщик деактивирует диагностику, сравнивающую сигналы переднего и заднеголямбда-зондов. Ошибки P0420/P0430 больше не формируются.
Отключение второго лямбда-зонда (опционально). Если зонд физически отключён или удалён — необходимо деактивировать его мониторинг (ошибки P0136, P0138, P0140 и др.). Если зонд остаётся на месте — можно оставить его активным для корректной работы лямбда-контроля (хотя по‐ сле отключения мониторинга ката он фактически не используется).
Коррекция стратегий обогащения (при необходимости). На некоторых ЭБУ стратегия обогащения на полной нагрузке учитывает наличие катализатора. После удаления калибровщик может скорректировать эти карты.

ОСОБЕННОСТИ ДЛЯ РАЗНЫХ ТИПОВ АВТОМОБИЛЕЙ
Бензиновые атмосферные. Катализатор обычно расположен под днищем.
Удаление несложно, программная доработка стандартная: отключение P0420, опционально — P0430 для V-образных двигателей.
Бензиновые турбированные. Катализатор часто расположен непосредственно после турбины (downpipe). На многих автомобилях (VAG, BMW, Mercedes) катализатор интегрирован в даунпайп. Удаление — это замена штатного даунпайпа на бескаталитический (decatted downpipe).
Дизельные. Катализатор (DOC) часто совмещён с DPF в одном корпусе. Удаление требует комплексного подхода: физическое удаление и DOC, и DPF, программное отключение мониторинга DOC, DPF, регенерации и связанных датчиков.
Автомобили Euro 6d. На самых свежих платформах катализатор расположен непосредственно на корпусе турбины (close-coupled catalyst). Его удаление технически сложно и не всегда целесообразно: конструкция турбины не предусматривает работу без этого элемента.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
Диагностируйте перед удалением. Не все симптомы «забитого ката» являются проблемой катализатора. Потеря мощности может быть вызвана
десятком других причин. Считайте ошибки, проверьте давление противодавления, осмотрите катализатор эндоскопом через кислородный датчик.
Используйте качественный пламегаситель. Дешёвые пламегасители из обычной стали прогорают через 6–12 месяцев. Качественный пламегаситель из нержавеющей стали 304/316 прослужит весь срок эксплуатации автомобиля.
Предупреждайте клиента о последствиях. Удаление катализатора — необратимое изменение экологического статуса автомобиля. Клиент должен понимать юридические последствия в его юрисдикции.
Всегда делайте и физическое удаление, и программное отключение. Одно без другого — это гарантированные проблемы. Физическое удаление без программного = Check Engine. Программное без физического = бессмысленно (катализатор по-прежнему на месте).
Помните: физическое удаление без программного отключения = Check Engine + аварийный режим. Оба этапа обязательны. Профессиональный подход — это комплексное решение.
