КЛАПАН EGR: ПРИНЦИП РАБОТЫ И ВСЁ, ЧТО ДОЛЖЕН ЗНАТЬ СПЕЦИАЛИСТ ПО ЧИП-ТЮНИНГУ
Одна из самых обсуждаемых тем в мире тюнинга. EGR — друг экологов и враг механиков. Разбираю полностью: что это, как работает, почему ломается и что с этим делать при работе с прошивкой.
ЧТО ТАКОЕ EGR И ЗАЧЕМ ОН НУЖЕН
EGR (Exhaust Gas Recirculation) — система рециркуляции отработавших газов. Её задача — вернуть часть выхлопных газов обратно во впускной коллектор и смешать с воздухом, поступающим в цилиндры.
Зачем это нужно производителю? Всё просто: при повторном сгорании инертные выхлопные газы снижают температуру горения в камере сгорания. Это уменьшает образование оксидов азота NOx — одного из самых вредных компонентов выхлопа по нормам Euro 4, 5, 6.
Двигателю это не нужно. Это нужно экологическим нормам.

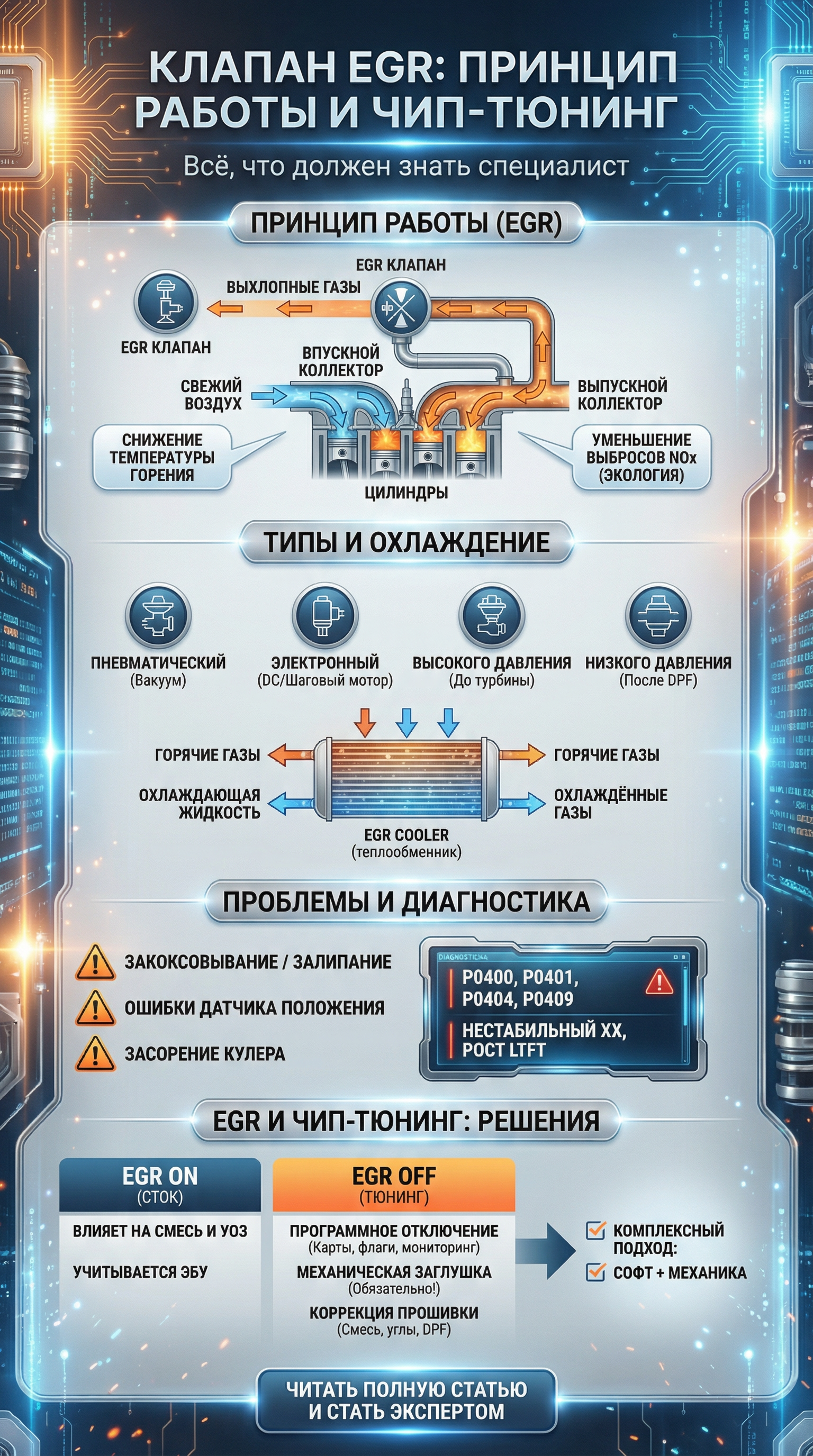

КАК РАБОТАЕТ КЛАПАН EGR
Принцип работы прост: клапан EGR — это управляемый перепускной клапан между выпускным и впускным коллектором.
В закрытом состоянии (холодный двигатель, холостой ход, полная нагрузка) — выхлопные газы уходят только в выхлопную систему, рециркуляции нет.
В открытом состоянии (частичная нагрузка, рабочая температура) — клапан открывается, часть отработавших газов подмешивается к свежему заряду. Доля рециркулируемых газов может составлять от 5 до 35% в зависимости от режима работы двигателя.
ЭБУ управляет клапаном на основе нескольких параметров: оборотов двигателя, нагрузки (по ДМРВ или MAP), температуры ОЖ, температуры впускного воздуха и положения педали газа.
ТИПЫ КЛАПАНОВ EGR
Пневматический EGR (старый тип) Управляется вакуумом через электромагнитный клапан. ЭБУ подаёт сигнал на соленоид, тот открывает/закрывает вакуумный канал, мембрана перемещает шток клапана. Простая конструкция, надёжная, но грубое управление без обратной связи.
Электронный EGR (DC-мотор) Клапан управляется электродвигателем постоянного тока через редуктор. Встроен датчик положения (потенциометр или Холл). ЭБУ знает точное положение клапана и управляет им в замкнутом контуре. Точное дозирование на любом режиме.
Электрический EGR (шаговый мотор) Аналогично, но используется шаговый двигатель. Повышенная точность позиционирования, используется на современных дизелях и бензиновых двигателях Euro 5–6.
Высокотемпературный EGR (High-pressure EGR) Газы берутся до турбины (на дизелях). Высокая температура и давление — быстрый отклик, эффективное снижение NOx на низких нагрузках.
Низкотемпературный EGR (Low-pressure EGR) Газы берутся после сажевого фильтра DPF и подаются до компрессора турбины. Газы холоднее, более качественное смешивание с зарядом, активен на широком диапазоне нагрузок. Используется на современных дизелях Euro 6.
EGR И ОХЛАДИТЕЛЬ РЕЦИРКУЛИРУЕМЫХ ГАЗОВ (EGR COOLER)
На большинстве современных двигателей (особенно дизельных) выхлопные газы перед подачей во впуск охлаждаются через теплообменник — EGR-кулер.
Зачем? Горячий газ имеет низкую плотность — его вклад в снижение температуры горения минимален. Охлаждённый газ плотнее и эффективнее снижает температуру в камере сгорания.
Что проверяем: герметичность кулера (пробой ОЖ в газовый тракт — серьёзная проблема), отсутствие сильного загрязнения каналов, корректную работу байпасного клапана (если есть).
ПОЧЕМУ EGR ЛОМАЕТСЯ И ЧТО ЭТО ДАЁТ В ЛОГАХ
EGR работает в агрессивной среде: горячие газы, сажа, масляный туман из системы вентиляции картера — всё это оседает на стенках клапана и постепенно его закоксовывает.
Основные неисправности:
Залипание клапана в открытом положении — двигатель на ХХ работает нестабильно, троит, плавают обороты. ЭБУ пытается компенсировать обеднение смеси через обогащение — LTFT уходит в плюс.
Залипание клапана в закрытом положении — двигатель работает нормально субъективно, но ЭБУ фиксирует рассогласование заданной и реальной позиции. Ошибка P0400–P0409 в памяти.
Некорректная работа датчика положения — ЭБУ видит неверную позицию, управление разомкнуто. Коррекция смеси нестабильна.
Засорение EGR-кулера — снижение эффективности охлаждения, рост IAT, откат зажигания на бензиновых двигателях.
Что видим в диагностике: — Ошибки P0400 (недостаточный поток EGR), P0401, P0402, P0403, P0404, P0405, P0409 — Нестабильные обороты ХХ без явной причины — Повышенные LTFT на ХХ при нормальных LTFT на нагрузке — Несоответствие заданной и реальной позиции клапана в живых данных
EGR И ЧИП-ТЮНИНГ: ЧТО ВАЖНО ЗНАТЬ СПЕЦИАЛИСТУ:
Это самая важная часть для нас.
Влияние EGR на параметры прошивки
EGR напрямую влияет на состав смеси, температуру заряда, угол зажигания и склонность к детонации. При работающем EGR ЭБУ учитывает долю рециркулируемых газов в расчётах воздушного заряда и топливоподачи.
Если EGR механически неисправен или его поведение отличается от ожидаемого прошивкой — расчёты ЭБУ начинают ошибаться. Карты зажигания и смеси, откалиброванные с расчётом на работающий EGR, будут давать неправильный результат на двигателе с заклинившим или отключённым клапаном.
Отключение EGR в прошивке (EGR off)
Один из самых распространённых запросов при тюнинге. Отключение EGR в прошивке — это удаление или деактивация карт и флагов, которые управляют открытием клапана. После отключения ЭБУ перестаёт подавать сигнал на клапан, рециркуляции нет.
Что важно сделать правильно: — Отключить не только команду на клапан, но и мониторинг его позиции (иначе будут постоянные ошибки рассогласования) — Скорректировать карты воздушного заряда и топливоподачи с учётом изменившегося состава смеси — На дизелях — пересчитать карты цикловой подачи, поскольку без EGR заряд становится чище и плотнее — Учесть изменение температуры заряда: без рециркуляции IAT снизится, что потенциально даёт запас по зажиганию на бензине
Механическое отключение (заглушка)
Часто клиент ставит механическую заглушку на трубку EGR, не меняя прошивку. В этом случае: — ЭБУ продолжает открывать клапан по программе — Клапан открывается, но газы не идут — Датчик положения фиксирует открытое положение, поток отсутствует — ошибка P0400/P0401 — На дизелях может активироваться аварийный режим
Вывод: механическая заглушка без программного отключения — нерабочее решение. Только комплексно.
EGR и сажевый фильтр (DPF)
На дизелях с Low-pressure EGR система тесно связана с DPF. Отключение EGR влияет на процесс регенерации фильтра. Если планируется отключение EGR — нужно учитывать стратегию регенерации DPF и, как правило, отключать оба компонента согласованно.
EGR на бензиновых двигателях
Часто игнорируется, но бензиновый EGR тоже влияет на тюнинг. На двигателях с непосредственным впрыском (GDI/TSI/TFSI) EGR работает в широком диапазоне нагрузок. При агрессивном тюнинге угла зажигания и давления наддува — открытый EGR снижает детонационную стойкость заряда. Учитываем при настройке карт.
ЧТО ДЕЛАЕТ СПЕЦИАЛИСТ ПЕРЕД ТЮНИНГОМ?
Перед любой работой с прошивкой на двигателе с EGR:
Проверяем фактическое состояние клапана — залипание, загрязнение, корректность сигнала датчика положения.
Смотрим логи на наличие ошибок EGR и несоответствие заданной / реальной позиции.
Если EGR неисправен — определяем: чистить и восстанавливать или отключать программно с механической заглушкой.
Если отключаем — делаем это комплексно: прошивка + механика + согласование с DPF (на дизелях).
Если EGR оставляем — убеждаемся в его корректной работе, иначе тюнинговые карты будут рассчитаны на модель двигателя, которая не соответствует реальности.
EGR — это не просто клапан, который «мешает мотору дышать». Это часть системы управления, которую прошивка знает и на которую опирается. Работать с ней нужно осознанно.
