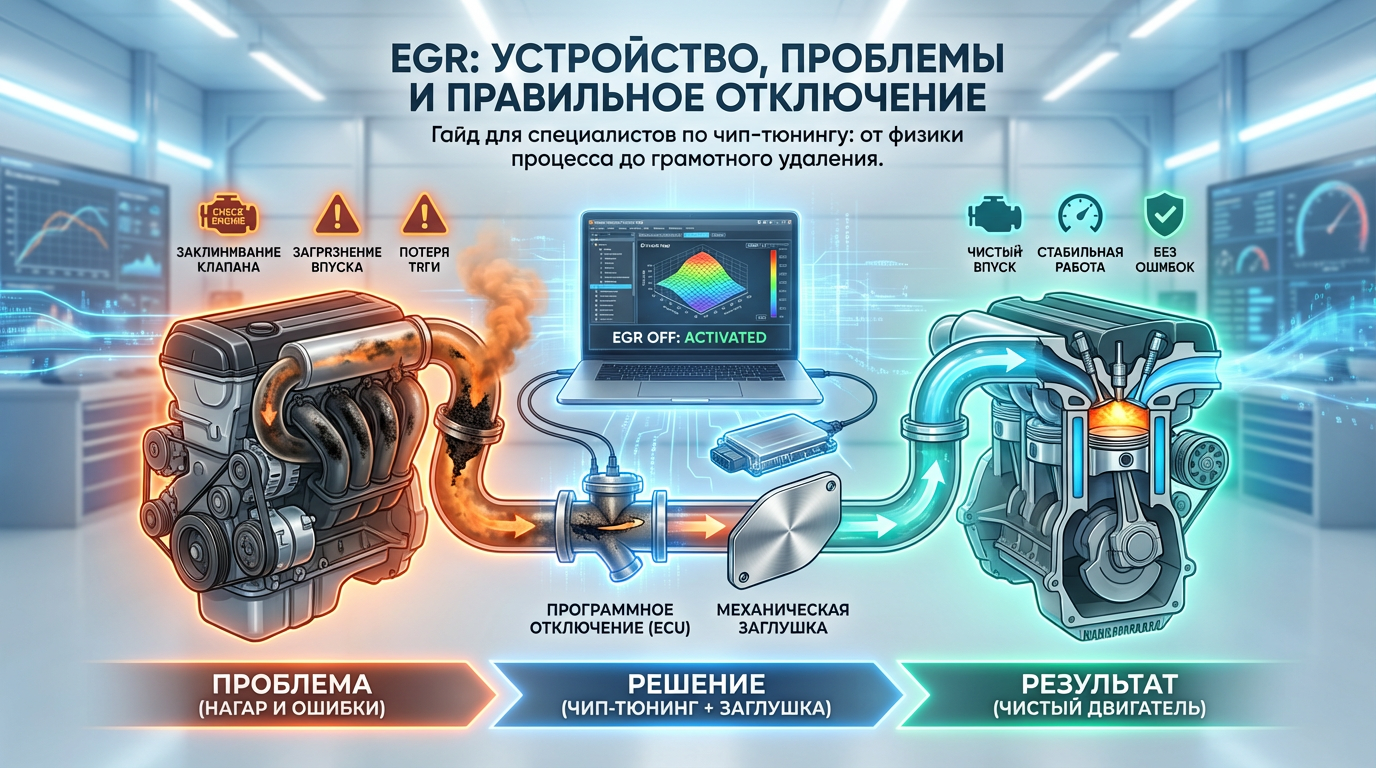

EGR: устройство, принцип работы и причины отключения
Всё, что нужно знать специалисту по чип-тюнингу о системе рециркуляции отработавших газов.
EGR — система, которую просят отключить чаще всего. И именно поэтому каждый установщик должен понимать, как она устроена, почему ломается, как правильно отключается и какие подводные камни ждут при некорректной работе. Разберём по порядку.
ПРИНЦИП РАБОТЫ EGR
EGR перенаправляет часть отработавших газов из выпускного коллектора обратно во впускной. Зачем? Отработавшие газы — инертная масса, которая не участвует в горении. Попадая в камеру сгорания, они делают две вещи.
Во-первых, снижают пиковую температуру сгорания. Инертные газы поглощают часть тепловой энергии и не дают температуре подняться выше порога интенсивного образования NOx (примерно 2000°C). Это и есть основная задача EGR — снизить выбросы оксидов азота.
Во-вторых, снижают концентрацию кислорода во впуске. Меньше кислорода — менее интенсивное горение — ниже температура — меньше NOx.
ЭБУ управляет степенью рециркуляции в зависимости от режима. На холостом ходу и малых нагрузках EGR активна — до 30–40% рециркуляции. На полной нагрузке клапан закрыт, потому что двигателю нужен весь доступный кислород для максимальной мощности.
ТИПЫ EGR
Пневматический EGR — встречается на старых автомобилях, примерно до 2005–2008 годов. Клапан управляется вакуумным приводом через электромагнитный соленоид. Конструкция простая, но ненадёжная: вакуумные шланги рассыхаются, привод заклинивает.
Электрический EGR — стоит на современных автомобилях. Клапан управляется шаговым двигателем или моторизированным приводом напрямую от ЭБУ. Управление точнее, но конструкция сложнее. На дизелях обычно идёт с датчиком положения клапана для обратной связи.
EGR с охладителем — большинство современных дизелей. Между выпускным коллектором и впуском стоит теплообменник (EGR-кулер), который охлаждает рециркулируемые газы антифризом. Охлаждённые газы эффективнее снижают температуру сгорания, но сам кулер — слабое место. Он склонен к образованию трещин и утечке антифриза. Типичная проблема на двигателях VAG (2.0 TDI CR), BMW (N47, N57), Mercedes (OM651).
ПОЧЕМУ EGR ВЫХОДИТ ИЗ СТРОЯ
Нагар. Отработавшие газы несут с собой сажу, масляные пары, продукты неполного сгорания. Проходя через клапан и кулер, всё это оседает на стенках и превращается в твёрдый нагар. Со временем его становится столько, что клапан заклинивает — в открытом, закрытом или промежуточном положении.
Заклинивание клапана. Клапан, покрытый нагаром, теряет подвижность. Если заклинил в открытом положении — выхлопные газы идут во впуск постоянно: двигатель работает нестабильно, глохнет, теряет мощность. Заклинивший в закрытом — менее опасен для мотора, но генерирует ошибки.
Трещины EGR-кулера. На дизелях с охлаждаемым EGR теплообменник работает в экстремальных условиях: с одной стороны горячие газы (400–600°C), с другой антифриз (80–90°C). Термические деформации приводят к микротрещинам, через которые антифриз попадает в выхлоп (белый дым) или выхлопные газы идут в систему охлаждения (пузыри в расширительном бачке).
Неисправность привода. На электрических EGR шаговый двигатель изнашивается, перегорает, теряет контакт. ЭБУ видит несоответствие между запрошенным и фактическим положением — фиксирует ошибку.
ПОСЛЕДСТВИЯ НЕИСПРАВНОГО EGR
Для двигателя: нестабильный холостой ход, «троение», провалы, потеря мощности (особенно при заклинивании в открытом положении на высоких нагрузках). Ускоренное загрязнение впускного коллектора, впускных каналов и клапанов. На моторах с непосредственным впрыском (GDI) это особенно критично — нагар на впускных клапанах не очищается топливом, потому что оно подаётся напрямую в камеру. Клапаны обрастают коркой. Плюс повышенное сажеобразование, которое ускоряет забитие DPF.
Для ЭБУ: ошибки P0401–P0404, P0489–P0490, аварийный режим на ряде автомобилей, некорректная работа связанных систем (наддув, топливоподача), если EGR влияет на расчёт массы воздуха.
МЕТОДЫ ОТКЛЮЧЕНИЯ EGR
Только программное. Калибровщик деактивирует управление клапаном (карты открытия обнуляются), мониторинг положения, диагностику расхода EGR и связанные DTC-коды. Клапан физически остаётся на месте, но ЭБУ больше не управляет им и не проверяет. Подходит, когда клапан исправен и не заклинивает.
Программное + механическая заглушка. К программному отключению добавляется металлическая заглушка (1.5–3 мм жаропрочной стали) между клапаном и впускным коллектором. Она физически блокирует проход газов, даже если клапан подклинивает в приоткрытом положении. Это рекомендуемый подход для всех случаев.
Только механическая заглушка без программного — не допускается. ЭБУ продолжает управлять клапаном, обнаруживает несоответствие, выдаёт ошибку, уходит в аварийный режим. Это не решение, а источник новых проблем.
Отдельный момент для EGR с охладителем: при установке заглушки стоит также заглушить контур охлаждения кулера. Это страховка от утечки антифриза через трещины, которые могут появиться позже. Особенно актуально для VAG, BMW, Mercedes.
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
При приёмке автомобиля с запросом «отключить EGR» — осмотрите клапан. Если он закоксован — это прямой аргумент в пользу заглушки. Заглушка стоит копейки, ставится за 20 минут. Не экономьте на этом.
Всегда делайте и программное, и механическое отключение. Комплексный подход — гарантия от проблем.
Проверьте состояние впускного коллектора. Если EGR работал долго, впуск может быть забит нагаром. Рекомендуйте клиенту чистку или замену — это честно и профессионально.
Объясните клиенту последствия. Отключение EGR увеличивает выбросы NOx. Клиент должен это понимать.
После отключения: сканируем ошибки (должны отсутствовать), снимаем лог (коррекции в норме, работа стабильная), проводим тест-драйв.
EGR — система простая по принципу, но коварная на практике. Нагар, заклинивание, трещины кулера — всё это приводит клиентов к вам. Ваша задача — решить проблему так, чтобы к ней не пришлось возвращаться. Программное отключение + заглушка + проверка результата — и клиент уезжает довольным.
