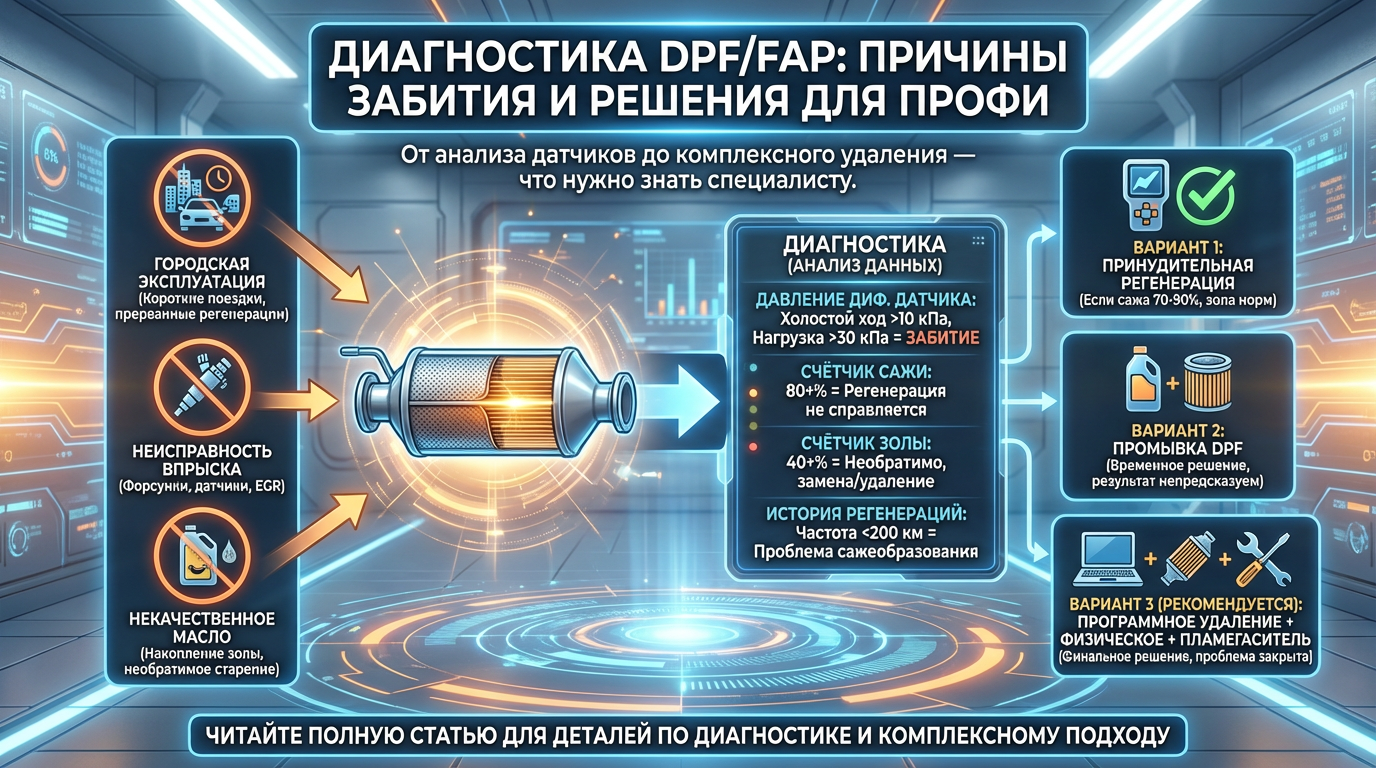

Причины забития и диагностика DPF/FAP.
Всё, что нужно знать специалисту по чип-тюнингу о сажевом фильтре и его диагностике.
Сажевый фильтр — один из главных «генераторов» обращений к нам. Клиент приезжает с горящим индикатором, потерей мощности и просьбой «убрать эту проблему». Но прежде чем отключать — нужно разобраться, почему фильтр забился и какова реальная ситуация. Грамотная диагностика — это основа доверия клиента и основа правильного решения.
КАК РАБОТАЕТ DPF?
DPF — керамический монолит с пористой структурой типа wall-flow. Блок из карбида кремния (SiC) или кордиерита с множеством параллельных каналов, где каждый второй канал заглушён с одной стороны, а соседний — с другой. Выхлопные газы вынуждены проходить через пористые стенки, и частицы сажи задерживаются на поверхности и внутри пор.
Когда фильтр накопил определённое количество сажи, ЭБУ запускает регенерацию — повышение температуры выхлопа до 550–650°C, чтобы сжечь сажу до CO₂. Регенерация бывает трёх типов. Пассивная — при длительном движении по трассе температура достигает нужных значений естественным образом. Активная — ЭБУ принудительно повышает температуру через post-injection и другие стратегии. Сервисная — принудительный запуск через диагностический сканер.
ПОЧЕМУ DPF ЗАБИВАЕТСЯ?
Городская эксплуатация — причина номер один. Короткие поездки на 5–15 км на низких скоростях не дают двигателю и выхлопной системе прогреться до температуры регенерации. ЭБУ запускает активную регенерацию, но поездка заканчивается раньше, чем процесс завершён. Регенерация прерывается, сажа остаётся. И так по кругу: копится, прерывается, копится, прерывается — пока фильтр не забивается окончательно.
Неисправность системы впрыска. Изношенные форсунки распыляют топливо неравномерно, и количество несгоревших частиц резко растёт. Одна неисправная форсунка может увеличить сажеобразование в два-три раза.
Проблемы с EGR. Заклинивший в открытом положении EGR подаёт избыточное количество отработавших газов во впуск, снижает содержание кислорода, провоцирует неполное сгорание и повышенное образование сажи. EGR и DPF — связанные системы, и проблема в одной бьёт по другой.
Некачественное масло. Масло, не соответствующее спецификации Low SAPS, оставляет в фильтре зольные отложения — неорганические остатки присадок (кальций, цинк, фосфор). В отличие от сажи, зола не сгорает при регенерации. Она накапливается необратимо и постепенно снижает фильтрующую ёмкость. Именно поэтому даже исправный DPF со временем «стареет».
Неисправность датчиков. Датчик дифференциального давления или датчики температуры дают некорректные данные — ЭБУ неверно оценивает состояние фильтра, не запускает регенерацию вовремя, сажа копится.
Прерванные регенерации. Водитель слышит повышенные обороты на холостом ходу, чувствует запах, видит работающий вентилятор — пугается и глушит двигатель. Если это происходит регулярно, сажа просто не успевает сгорать, и фильтр забивается прогрессивно.
ДИАГНОСТИКА DPF
Правильная диагностика начинается не с вопроса «удалять или нет», а с анализа данных.
Давление дифференциального датчика. Считывается сканером — это разница давлений до и после DPF. Нормальные значения зависят от двигателя, но ориентиры такие: на холостом ходу 1–5 кПа — нормально, 10+ кПа — значительное забитие, 15+ кПа — критическое. На нагрузке (2500–3000 об/мин): до 15–25 кПа — нормально, 30+ кПа — фильтр забит.
Счётчик сажи (soot loading). ЭБУ ведёт расчётный показатель загруженности фильтра в граммах или процентах. Нормальный уровень для запуска активной регенерации — 40–60%. Если показатель 80+% — регенерация не справляется. 100% — критическое забитие.
Счётчик зольных отложений (ash loading). Зола — необратимый компонент. Если зольность 40+% — регенерация не поможет. Здесь либо механическая промывка, либо замена.
История регенераций. Количество успешных и прерванных, дистанция между ними. Нормальная частота: каждые 300–800 км для города, 500–1500 км для трассы. Если регенерация запускается чаще, чем через 200 км — проблема с повышенным сажеобразованием. Если реже 1500 км или ни одной — регенерации не запускаются вообще.
Температуры. Температура до и после DPF во время активной регенерации должна достигать 550–650°C. Если ниже 500°C — регенерация неэффективна. Ищите причину: неисправная свеча накала, некорректный post-injection, негерметичность выхлопа до DPF.
ВАРИАНТЫ РЕШЕНИЯ
Принудительная регенерация сканером. Если фильтр забит умеренно (soot 70–90%), можно попробовать сервисную регенерацию через марочный сканер — VCDS, ISTA, Xentry, Launch, Autel. Условия: двигатель прогрет до рабочей температуры, уровень топлива не ниже четверти бака, нет активных ошибок. Длится 20–40 минут. Если успешна — счётчик сажи сбрасывается.
Промывка DPF. Специальные жидкости подаются через датчик давления или через снятый фильтр, растворяя сажу и частично золу. Результат непредсказуем: на свежем фильтре с умеренным забитием помогает, на старом с высокой зольностью может не дать эффекта.
Программное удаление. Если фильтр забит необратимо (зола), физически повреждён (трещина от термошока) или клиент хочет полностью исключить проблему — программное отключение + физическое удаление + установка пламегасителя. Это финальное решение, после которого проблема закрыта навсегда.
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
Проведите диагностику в первую очередь. Не предлагайте сразу «удалить DPF». Соберите данные, покажите клиенту реальную картину, предложите варианты. Человек, которому показали цифры и объяснили ситуацию, доверяет вам на порядок больше.
Ищите причину забития. Если DPF забился из-за неисправной форсунки или заклинившего EGR — удаление фильтра не решит корневую проблему. Двигатель продолжит производить избыточную сажу, что приведёт к загрязнению турбины и масла.
Предлагайте комплексное решение. DPF, EGR и SCR — связанные системы. Если клиент решает удалить DPF, рекомендуйте одновременно отключить EGR (который вносит свой вклад в сажеобразование) и, при наличии, SCR. Комплексный подход избавляет от повторных визитов.
Документируйте всё. Счётчики сажи, золы, историю регенераций — зафиксируйте до начала работы. Это ваша защита и аргументация для клиента в одном флаконе.
DPF — система, которая рано или поздно приведёт клиента к вам. Вопрос в том, как вы его встретите: предложите грамотную диагностику с цифрами и вариантами решения или сразу скажете «удалять будем». Первый подход — это профессионализм, за который возвращаются и рекомендуют.
