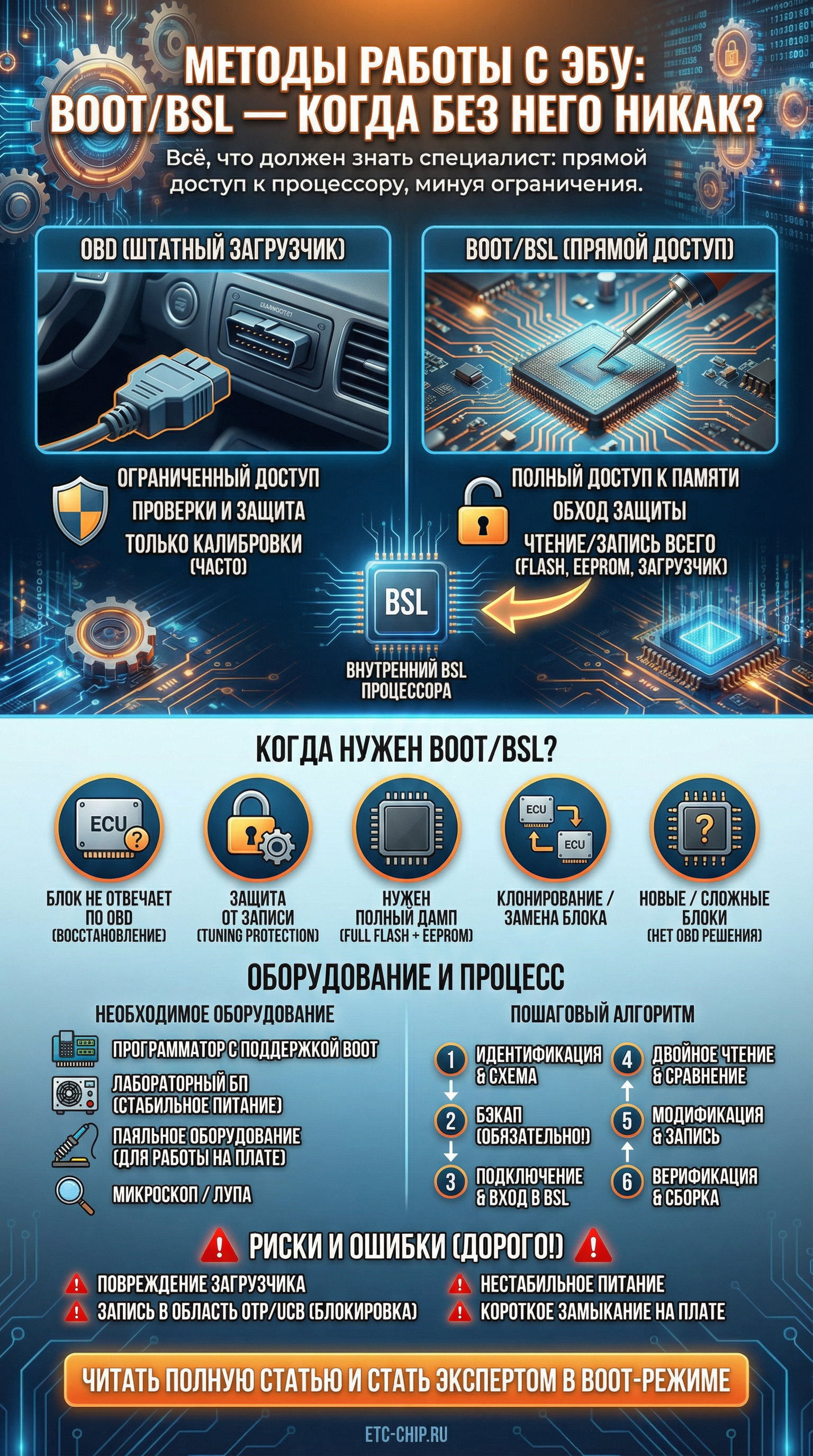

Методы работы с ЭБУ: Boot/BSL — когда без него никак?
Всё, что необходимо знать специалисту по чип-тюнингу.
Большинство операций по чип-тюнингу выполняется через OBD — диагностический разъём автомобиля. Подключились, считали, записали, поехали. Но рано или поздно Вы столкнётесь с ситуацией, когда OBD бессилен. Блок не отвечает. Защита не даёт записать. Прошивка повреждена, и загрузчик ушёл в тупик. Или Вам нужен полный доступ к памяти, а через OBD инструмент отдаёт только калибровки.
Именно здесь начинается работа в Boot-режиме (он же BSL — Bootstrap Loader). Это метод прямого доступа к процессору ЭБУ, минуя штатный загрузчик и все его проверки. Понимание этого метода — обязательный навык для любого специалиста, который хочет работать не только с простыми задачами.
Что такое Boot-режим?
Каждый автомобильный микроконтроллер (TriCore, Renesas, ST, NXP) имеет встроенный аппаратный механизм начальной загрузки. Он заложен производителем чипа на заводе и существует для одной цели — дать возможность запрограммировать процессор, даже если его Flash-память абсолютно пуста.
Принцип такой: при подаче питания процессор проверяет состояние определённых выводов (пинов). Если эти выводы находятся в заданном состоянии (подтянуты к питанию или к земле — зависит от чипа), процессор не запускает основную программу из Flash. Вместо этого он активирует встроенный в кремний загрузчик (Bootstrap Loader) и ждёт данных через один из интерфейсов — как правило, UART, CAN или JTAG.
Это и есть Boot-режим. Процессор в этом состоянии полностью «открыт»: можно читать и записывать всю внутреннюю и внешнюю Flash, EEPROM, конфигурационные области. Штатный загрузчик ЭБУ при этом вообще не выполняется — работает аппаратный загрузчик, вшитый в сам чип на этапе производства.
Чем Boot-режим отличается от работы через OBD?
Через OBD Вы общаетесь со штатным загрузчиком ЭБУ. Он решает, что Вам можно, а что нельзя. Он проверяет формат данных, контрольные суммы, сигнатуры, криптографию. Он может отказать в записи, если прошивка не подписана. Он может не дать считать определённые области. Он работает по правилам производителя.
В Boot-режиме штатного загрузчика нет. Вы общаетесь напрямую с аппаратным механизмом процессора. Никаких проверок подписей, никаких ограничений по формату. Полный доступ ко всей памяти.
Отсюда и главное преимущество, и главный риск. Преимущество — Вы можете сделать всё. Риск — Вы можете сделать всё, включая необратимые вещи.
Когда без Boot-режима не обойтись
Блок не отвечает по OBD
Самый частый случай — неудачная прошивка. Процесс записи был прерван (пропало питание, оборвалась связь, зависла программа), и штатный загрузчик повреждён или основная прошивка побита настолько, что загрузчик не может корректно инициализировать диагностический интерфейс. Блок «молчит». Диагностика его не видит. Единственный путь — обойти загрузчик и войти в Boot-режим, чтобы перезаписать Flash начисто.
Защита от перепрограммирования
Современные ЭБУ имеют многоуровневую защиту. На блоках Bosch MED17/EDC17 и новее это может быть Tuning Protection — механизм, который при обнаружении модифицированной прошивки блокирует повторную запись через OBD. На некоторых Continental/Siemens блоках — аналогичные системы. Через OBD такой блок не прошить. Через Boot — можно, потому что защита реализована на уровне штатного загрузчика, а не на уровне аппаратного механизма процессора.
Нужен полный дамп памяти
Через OBD многие инструменты считывают только калибровочную область или только внешнюю Flash. Для некоторых задач этого недостаточно. Вам может понадобиться: полный дамп внутренней Flash процессора (включая загрузчик), содержимое DFLASH (эмуляция EEPROM на TriCore), конфигурационные блоки (UCB на TriCore, OTP на Renesas). Boot-режим даёт доступ ко всему адресному пространству процессора.
Замена или клонирование блока
При переносе данных из одного ЭБУ в другой часто нужен полный доступ к памяти обоих блоков. Через OBD Вы получите неполную картину. Через Boot — полную.
Работа с новыми/сложными блоками
Некоторые ЭБУ просто не поддерживаются Вашим инструментом по OBD, но поддерживаются через Boot. Это особенно актуально для свежих моделей, где OBD-протокол ещё не полностью изучен, а аппаратный доступ к процессору работает универсально.
Как это работает технически?
Процедура входа в Boot-режим зависит от типа процессора. Но общий принцип одинаков.
Infineon TriCore (TC1766, TC1767, TC1797, TC27xx, TC37xx)
Самое распространённое семейство в современных ЭБУ Bosch, Continental, Delphi. Вход в Boot-режим осуществляется подтяжкой определённого пина процессора при подаче питания. На большинстве TriCore это вывод, который определяет источник начальной загрузки (Boot Configuration). Когда процессор видит нужную конфигурацию — он запускает встроенный BSL, который принимает данные через UART (ASC) или CAN. На практике это означает: снять ЭБУ с автомобиля, вскрыть корпус, найти на плате нужную точку (или резистор), подпаяться или замкнуть, подключить программатор к соответствующим контактам разъёма, подать питание в правильной последовательности.
Renesas SH7055 / SH7058 / SH72xx
Встречаются в блоках Hitachi, Denso, Marelli (в основном японские и корейские автомобили). Boot-режим активируется комбинацией уровней на пинах MD0, MD1, MD2 при подаче питания. В зависимости от комбинации процессор загружается из внутренней Flash, из внешней памяти или входит в режим загрузки через последовательный интерфейс. Процедура аналогична: вскрытие блока, подключение к определённым точкам на плате, подача питания с правильной конфигурацией пинов.
ST Microelectronics SPC5xx
Используются в блоках Delphi, Marelli, некоторых Continental. Вход в Boot-режим — через JTAG или специальную конфигурацию пинов при подаче питания. Работа обычно идёт через JTAG-адаптер.
NXP MPC5xx
Широко применяются в блоках Bosch, Continental, Delphi (особенно в коммерческом транспорте). Доступ — через BDM-интерфейс (Background Debug Mode). BDM — это не совсем Boot-режим в классическом понимании, но принцип тот же: прямой аппаратный доступ к процессору, минуя штатный загрузчик.
Что нужно для работы?
Оборудование
Программатор с поддержкой Boot/BSL. Основные инструменты: Autotuner (Alientech), CMD Flash, Trasdata (Dimsport), KTag (Alientech), KESS v2 в bench-режиме, Magic Motorsport FLEX и другие. У каждого инструмента свой список поддерживаемых блоков и процессоров в Boot-режиме. Схемы подключения (Pinout). Для каждого конкретного ЭБУ нужна схема: какие контакты разъёма использовать, где boot-пин, где питание, где CAN/UART. Кабели и адаптеры. Специализированные разъёмы, переходники, жгуты проводов для конкретных семейств ЭБУ. Лабораторный блок питания. Стабильное питание — критически важно. Boot-режим требует подачи питания в определённой последовательности и с определённым напряжением.
Для работы на плате дополнительно
Паяльная станция. Если нужно подпаяться к точкам на плате или замкнуть boot-резистор. Микроскоп или хорошая лупа. Точки подключения на современных платах мелкие. Работа на глаз — путь к ошибке. Провода и щупы. Тонкие провода для подпайки, зажимы-крокодилы, пого-пины (подпружиненные контакты) для временного соединения без пайки.
Риски и типичные ошибки
Boot-режим даёт полный доступ к памяти. Это значит, что ошибки здесь стоят дороже, чем при работе через OBD.
Повреждение загрузчика
Через OBD загрузчик защищён — штатный механизм не позволяет его перезаписать. В Boot-режиме такой защиты нет. Если Вы случайно запишете данные в область загрузчика (или запишете загрузчик от блока другой ревизии) — блок может стать неработоспособным даже в Boot-режиме. Это случается, когда используется неправильный файл для записи, неправильно выбрана область записи в программаторе, либо из-за человеческой ошибки.
Запись в область OTP / UCB
На процессорах TriCore есть область UCB (User Configuration Block), на Renesas — OTP (One-Time Programmable). Запись неправильных данных в эти области может необратимо заблокировать процессор. В Boot-режиме у Вас есть доступ к этим областям. Будьте крайне осторожны.
Неправильная последовательность питания
Boot-режим требует чёткой последовательности: сначала конфигурация пинов, потом подача питания (или наоборот — зависит от процессора). Неправильный порядок — процессор запустится в штатном режиме вместо Boot, и Вы рискуете записать данные «не туда».
Нестабильное питание
Прерывание записи Flash в Boot-режиме — потенциально более опасно, чем через OBD. Через OBD загрузчик контролирует процесс и может корректно обработать ошибку. В Boot-режиме контролируете только Вы и Ваш программатор.
Замыкание на плате
При работе с открытой платой — подпайке проводов, замыкании boot-резистора — есть риск случайного КЗ. Современные платы ЭБУ многослойные, компоненты мелкие, дорожки тонкие. Капля припоя не туда — и выгорает силовой элемент или повреждается процессор.
Пошаговый алгоритм работы
Шаг 1. Идентификация. Определите производителя ЭБУ, тип процессора, аппаратную ревизию. Убедитесь, что Ваш инструмент поддерживает этот блок в Boot-режиме.
Шаг 2. Подготовка. Найдите схему подключения (pinout) для конкретного ЭБУ. Подготовьте кабели, адаптеры, блок питания. Если нужна работа на открытой плате — подготовьте паяльное оборудование.
Шаг 3. Бэкап. Если блок хоть как-то отвечает (по OBD или иным способом) — сделайте бэкап ДО входа в Boot-режим. Если не отвечает — бэкап будет первой операцией в Boot-режиме.
Шаг 4. Подключение. Подключите программатор к ЭБУ согласно схеме. Проверьте все соединения до подачи питания. Убедитесь, что boot-конфигурация корректна.
Шаг 5. Подача питания и вход в Boot-режим. Следуйте инструкции программатора. Обычно: сначала подключение, затем подача питания. Программатор должен определить процессор и подтвердить вход в BSL.
Шаг 6. Чтение. Считайте полный дамп памяти. Считайте дважды и сравните побайтово. Если дампы не совпадают — ищите причину. Не продолжайте, пока не получите два идентичных чтения.
Шаг 7. Работа с дампом. Выполните необходимые операции: модификация калибровок, восстановление прошивки, перенос данных. Пересчитайте контрольные суммы.
Шаг 8. Запись. Запишите модифицированный дамп. Не прерывайте процесс. Стабильное питание обязательно.
Шаг 9. Верификация. Считайте память обратно и сравните с записанным файлом. Побайтово. Не пропускайте этот шаг.
Шаг 10. Сборка и проверка. Отключите программатор, уберите временные соединения, соберите блок, установите на автомобиль. Проверьте запуск, диагностику, отсутствие ошибок.
Практические рекомендации
Не входите в Boot-режим без необходимости. Если задача решается через OBD — решайте через OBD. Boot — это метод для ситуаций, когда другого пути нет.
Изучите конкретный блок до начала работы. Не экспериментируйте на клиентском блоке. Если берёте в работу новый тип ЭБУ в Boot-режиме — сначала изучите документацию, посмотрите видеоинструкции, по возможности потренируйтесь на учебном блоке.
Проверяйте pinout дважды. Перепутанные провода при подключении к разъёму ЭБУ — одна из самых частых причин повреждения блоков при Boot-работах.
Используйте качественный блок питания. Лабораторный БП с ограничением тока и стабильным напряжением. Не питайте от ноутбука через USB программатора.
Не пренебрегайте двойным чтением. Если два чтения подряд дают разный результат — проблема в соединении. Записывать по непроверенному дампу — значит рисковать блоком.
Ведите журнал. Записывайте для каждого блока: тип процессора, метод подключения, какие области считали/записали, размеры файлов, результат верификации. Это помогает не повторять ошибки и быстрее работать с похожими блоками в будущем.
Разберитесь в адресации. Boot-режим даёт доступ ко всей памяти. Понимайте, где загрузчик, где софт, где калибровки, где EEPROM/DFLASH, где конфигурационные блоки. Запись в неправильную область может быть необратимой.
Если сомневаетесь — остановитесь. Лучше потратить время на изучение, чем деньги на замену процессора.
Boot-режим — это мощный инструмент, который расширяет Ваши возможности от «заливаю прошивки через OBD» до «могу восстановить и перепрограммировать практически любой блок». Но вместе с возможностями приходит ответственность. Полный доступ к памяти означает полную ответственность за каждый записанный байт.
Осваивайте этот метод постепенно, начинайте с простых и хорошо документированных блоков, набирайте опыт. Это навык, который окупается многократно — и в деньгах, и в репутации.
