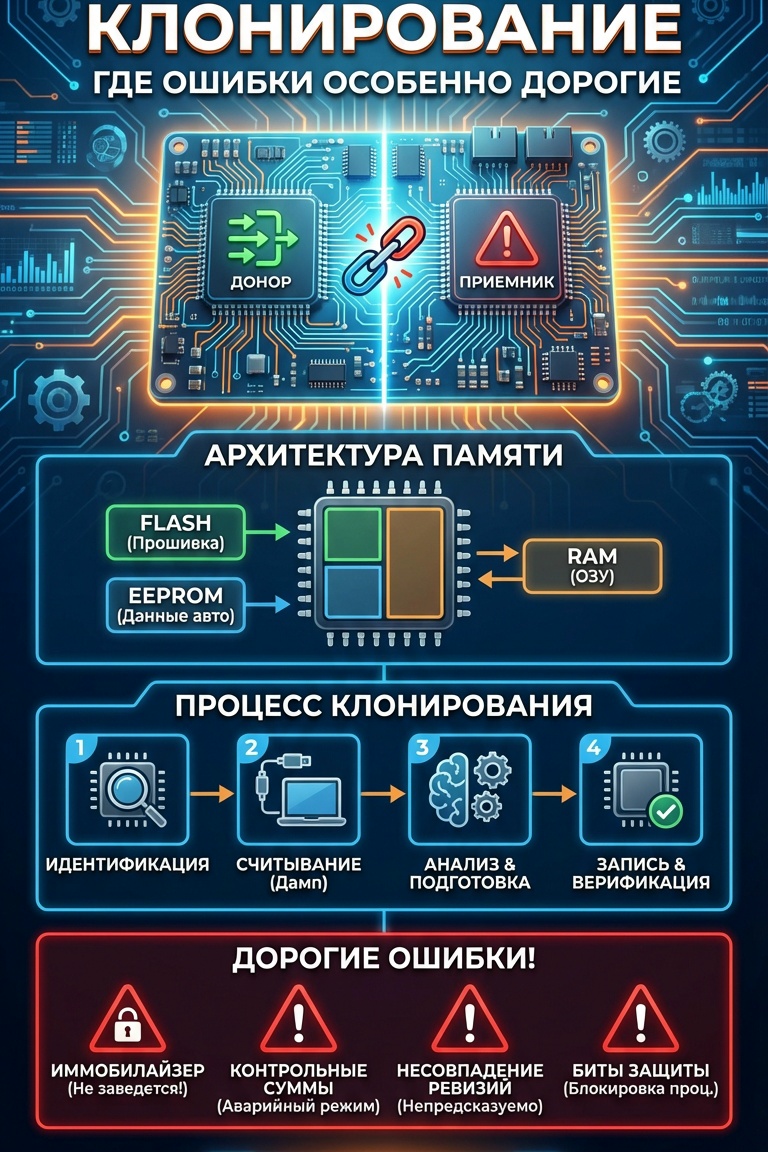

Память ЭБУ: Клонирование — где ошибки особенно дорогие

Память ЭБУ: Клонирование — где ошибки особенно дорогие

Всё, что нужно знать специалисту по чип-тюнингу.

Клонирование памяти ЭБУ — одна из тех операций, которая на первый взгляд кажется простой: считал дамп из одного блока, записал в другой, готово. На практике всё значительно сложнее. Ошибка при клонировании может превратить рабочий блок управления в дорогой кусок пластика и металла, а автомобиль — в недвижимость.

Эта статья для тех, кто начинает работать с памятью электронных блоков управления. Здесь собраны знания, которые помогут Вам избежать типичных и при этом очень дорогих ошибок.

1. Зачем вообще клонировать память ЭБУ

Прежде чем разбирать технические детали, важно понимать контекст. От него зависит выбор метода работы.

Замена неисправного блока. ЭБУ вышел из строя по электронике (сгорел драйвер, повреждена силовая часть), но данные в памяти целы. Нужно перенести калибровки и привязки в новый (донорский) блок.

Восстановление после неудачной прошивки. Процесс записи был прерван — пропало питание, оборвалась связь. Блок не стартует. Нужен донор с чистой прошивкой или корректный дамп для восстановления.

Перенос тюнинг-прошивки. Клиент меняет ЭБУ (например, на ревизию с другим процессором), и нужно перенести ранее сделанную калибровку.

Создание резервной копии. Перед любыми работами с блоком грамотный специалист делает полный бэкап всей памяти. Это Ваша страховка.

Клонирование — это не просто копирование файла на флешку. Память ЭБУ содержит данные, привязанные к конкретному железу, конкретному автомобилю и конкретному набору компонентов. Слепое копирование «один в один» без понимания структуры данных — прямой путь к проблемам.

2. Архитектура памяти ЭБУ: что внутри

Чтобы грамотно клонировать, нужно понимать, из чего состоит память блока управления. Современный ЭБУ — это не одна микросхема, а целая система хранения данных.

Flash (внешняя) — хранит прошивку, калибровки, программу управления. Это основной объект клонирования. Считывается программаторами через разъём или на столе.

Flash (внутренняя, процессор) — загрузчик (bootloader), часть прошивки. Часто защищена битами защиты. Считывание может потребовать специальных методов.

EEPROM — адаптации, пробег, коды иммобилайзера, VIN, коды неисправностей. Критически важна — содержит уникальные данные автомобиля.

RAM (ОЗУ) — оперативные данные во время работы. Не сохраняется при выключении, в клонировании не участвует.

Что хранится и где

Flash-память содержит: основную программу управления двигателем, калибровочные таблицы (топливные карты, карты зажигания, карты наддува), алгоритмы диагностики и самодиагностики, параметры, общие для модели автомобиля.

EEPROM содержит: данные иммобилайзера (ключи, коды синхронизации), VIN-номер, накопленные адаптации (коррекции, обученные значения), счётчики пробега и моточасов, историю ошибок и сервисных событий.

Некоторые современные ЭБУ (например, на процессорах Infineon TriCore) не имеют отдельной микросхемы EEPROM. Данные, которые раньше хранились в EEPROM, эмулируются во внутренней Flash-памяти процессора (так называемый DFLASH — Data Flash). Это существенно усложняет работу, потому что для доступа нужны другие методы и инструменты.

3. Типы микросхем памяти: знайте, с чем работаете

Разнообразие микросхем памяти в ЭБУ огромно. Каждый тип имеет свои особенности, которые напрямую влияют на процесс клонирования.

Внешние Flash-микросхемы

Параллельные Flash (NOR): AMD/Spansion, Intel, ST. Корпуса TSOP48, PLCC32. Встречаются в старых блоках (Bosch ME7, Siemens/Continental).

SPI Flash (NOR): Winbond, Macronix, Micron. Корпуса SOIC8, WSON8. Широко используются в современных ЭБУ.

eMMC/NAND: Встречаются в новейших блоках (например, Bosch MD1/MG1). Работа с ними требует специализированного оборудования и знаний файловой системы.

EEPROM

I2C (TWI): Серии 24Cxx (24C02, 24C04, 24C16, 24C32, 24C64). Двухпроводной интерфейс.

SPI: Серии 25xxx, 95xxx. Четырёхпроводной интерфейс.

Microwire: Серии 93Cxx. Трёхпроводной интерфейс. Встречается реже.

Частая ошибка — путать микросхемы 24Cxx (I2C EEPROM) и 25xxx (SPI Flash). У них разные протоколы, разная распиновка и разные алгоритмы стирания/записи. Подключение не к тем выводам — и микросхема может быть повреждена.

Внутренняя память процессора

Infineon TriCore (TC1766, TC1767, TC1797, TC27xx, TC37xx): PFLASH (программный код) + DFLASH (данные, эмуляция EEPROM). Доступ через BDM, JTAG или Boot Mode.

Renesas (SH7055, SH7058, SH72xx): Встроенная Flash. Доступ через BDM-адаптер или через разъём по специальному протоколу.

ST Microelectronics (SPC5xx): Используются в блоках Delphi, Marelli. Доступ через JTAG.

NXP (MPC5xx): Широко применяются в блоках Bosch, Continental, Delphi. BDM/JTAG доступ.

4. Процесс клонирования: пошаговый разбор

Теперь, когда Вы понимаете, что находится внутри ЭБУ, разберём сам процесс. Каждый шаг критически важен.

Шаг 1. Идентификация блока

Прежде чем брать в руки программатор, соберите максимум информации: производитель ЭБУ (Bosch, Continental/Siemens, Delphi, Denso, Marelli, Hitachi), номер блока (партномер на корпусе и на плате), тип процессора (маркировка на чипе), тип и маркировка микросхем памяти (Flash, EEPROM), наличие и тип защиты (биты защиты, Tuning Protection, SWBL).

Заведите базу данных блоков, с которыми работаете. Фиксируйте: фото платы, тип процессора, тип Flash и EEPROM, способ считывания, особенности. Через пару лет это станет Вашим бесценным справочником.

Шаг 2. Считывание памяти (чтение дампа)

Существует несколько способов считывания, и выбор зависит от типа блока и Вашего оборудования.

Через диагностический разъём (OBD). Самый щадящий способ — не нужно вскрывать блок. Используются протоколы производителя (K-Line, CAN) или специальные загрузчики. Подходит не для всех блоков и не всегда даёт полный дамп.

Через разъём на столе (Boot Mode / BSL). Блок снимается с автомобиля, подключается к программатору через штатный разъём или специальные точки на плате. Процессор переводится в режим загрузчика. Позволяет получить полный дамп, включая защищённые области.

Непосредственно с микросхемы (on-board / off-board). Считывание Flash или EEPROM напрямую — либо на плате (подпаиваясь к выводам), либо после выпаивания микросхемы. Самый полный доступ, но и самый рискованный.

Всегда делайте минимум два считывания и сравнивайте их побайтово. Если дампы не идентичны — что-то пошло не так: плохой контакт, наводки, неправильная скорость обмена. Записывать непроверенный дамп категорически нельзя.

Шаг 3. Анализ дампа

Считанный дамп — это не просто набор байтов, который можно слепо скопировать. Перед клонированием необходимо понять его структуру. Найдите области калибровок и области программного кода — они имеют разную структуру и по-разному располагаются в адресном пространстве. Определите, где хранится VIN, данные иммобилайзера, контрольные суммы. Проверьте контрольные суммы — многие ЭБУ имеют многоуровневую систему: CRC основной области, контрольные суммы отдельных блоков калибровок, сигнатуры программных модулей. Убедитесь, что дамп полный и корректный — пустые области (заполненные FF или 00) в неожиданных местах — повод насторожиться.

Шаг 4. Подготовка данных для записи

Здесь начинается самая ответственная часть. В зависимости от задачи:

При замене блока на аналогичный — переносите EEPROM-данные (иммобилайзер, VIN, адаптации) из старого блока в новый. Flash-прошивку можно взять как от старого, так и от нового блока — в зависимости от ситуации.

При замене на блок другой ревизии — оставляете прошивку нового блока (она соответствует его аппаратной ревизии), но переносите EEPROM-данные. Если ревизии сильно отличаются, структура EEPROM может не совпадать — и здесь начинаются проблемы.

При восстановлении после неудачной прошивки — записываете корректный дамп из Вашего бэкапа или от донорского блока. EEPROM обычно не затрагивается, если прошивка писалась через OBD.

Шаг 5. Запись

Процесс записи зеркален процессу чтения, но ставки выше — ошибка при записи может быть необратимой.

Обеспечьте стабильное питание. Используйте лабораторный блок питания с достаточным запасом по току. Никогда не прошивайте от ноутбучного USB без внешнего питания программатора.

Проверьте напряжения. Логические уровни должны соответствовать спецификации микросхемы (3.3В или 5В). Несоответствие — путь к повреждению чипа.

После записи обязательно верифицируйте — считайте обратно и сравните с исходным файлом. Побайтово.

Не прерывайте процесс. Отключение питания во время стирания или записи Flash — это практически гарантированная «смерть» микросхемы или, как минимум, блока.

5. Где ошибки особенно дорогие

Это ключевой раздел. Здесь собраны ситуации, в которых цена ошибки максимальна. Каждая из них встречается в реальной практике.

5.1. Иммобилайзер: главная «мина»

Данные иммобилайзера — самая чувствительная часть памяти ЭБУ. В EEPROM (или DFLASH) хранятся криптографические ключи синхронизации между блоком управления, модулем иммобилайзера и ключами зажигания. Если при клонировании Вы запишете в новый блок EEPROM от другого автомобиля без корректной привязки — автомобиль не заведётся. И дело не в том, что не будет искры или топлива: ЭБУ просто не получит разрешение на запуск.

Восстановление после такой ошибки может потребовать процедуры «привязки» с дилерским оборудованием, перепрограммирования ключей или даже замены модуля иммобилайзера. На некоторых автомобилях (особенно японских и корейских марок) это очень дорогая процедура.

Перед клонированием обязательно сохраните полный дамп EEPROM исходного и донорского блока. Это Ваш единственный путь назад в случае проблем.

5.2. Контрольные суммы: невидимый барьер

Большинство современных ЭБУ проверяют целостность прошивки при каждом запуске. Система контрольных сумм бывает многоуровневой: общая контрольная сумма всей области Flash, контрольные суммы отдельных блоков калибровок, контрольные суммы программных модулей, сигнатуры безопасности (RSA, MAC).

Если Вы изменили хоть один байт в калибровке, но не пересчитали контрольные суммы — блок может перейти в аварийный режим, работать с ограничениями или вовсе не запуститься. Некоторые блоки Bosch EDC17 и MED17, например, имеют несколько десятков контрольных сумм, и их ручной пересчёт без специализированного ПО практически невозможен.

Используйте проверенные инструменты для работы с контрольными суммами: WinOLS, ECM Titanium, специализированные корректоры. Не пытайтесь «угадать» алгоритм — потратите время и рискуете блоком.

5.3. Несовпадение ревизий аппаратной части

Это одна из самых коварных ошибок. Два ЭБУ с одинаковым партномером могут иметь разные аппаратные ревизии: другой процессор, другой объём Flash, другую разводку платы. Прошивка от одной ревизии, записанная в блок другой ревизии, может привести к непредсказуемому поведению — от полной неработоспособности до кажущейся нормальной работы с периодическими сбоями, которые проявятся позже.

Всегда проверяйте аппаратную ревизию блока (hardware version). Она обычно указана на наклейке блока и хранится в определённой области прошивки. Не совпадает — не клонируйте вслепую.

5.4. Биты защиты (Security Bits)

Многие процессоры имеют специальные биты (fuses, lock bits), которые ограничивают доступ к внутренней памяти. Например, у TriCore это User Configuration Block (UCB), у Renesas — биты защиты OTP (One-Time Programmable).

Неправильная запись в область битов защиты может необратимо заблокировать процессор. Это не «ошибка, которую можно исправить» — это физическое изменение, после которого чип становится непригодным. Стоимость такой ошибки — замена процессора или всего ЭБУ.

Категорически запрещено записывать данные в область OTP/UCB без полного понимания того, что Вы делаете. Если сомневаетесь — не трогайте эту область.

5.5. Адреса и размеры: ошибки маппинга

Разные микросхемы Flash имеют разную организацию памяти: разный размер секторов, разные команды стирания, разное количество циклов перезаписи. При переносе дампа между блоками с разными микросхемами Flash учитывайте следующее. Размер микросхемы — дамп от 2-мегабайтной Flash нельзя записать в 1-мегабайтную, а если записать частично, результат будет непредсказуемым. Размер секторов стирания — если программатор стирает секторами, отличными от штатных, можно стереть данные, которые не планировалось менять. Адресное пространство — Flash и EEPROM могут быть «видны» процессору по разным адресам, и при работе с дампом, снятым программатором, адреса в файле могут не совпадать с адресами в адресном пространстве процессора.

5.6. Работа с eMMC и NAND: новый уровень сложности

Современные ЭБУ (Bosch MD1, MG1, MD1CE и аналоги) используют eMMC — по сути, встроенный модуль флеш-памяти с контроллером. Это уже не «голая» Flash, а полноценное запоминающее устройство с файловой системой.

Ошибки при работе с eMMC особенно дороги, потому что повреждение таблицы разделов или метаданных файловой системы может сделать весь массив данных нечитаемым. Восстановление возможно, но требует очень глубоких знаний и специального оборудования.

6. Оборудование и инструменты

Правильный инструмент — это половина успеха.

Программаторы

Универсальные (Xprog, UPA-USB, Orange5, TNM5000) — чтение/запись внешних Flash и EEPROM на столе.

Для работы через OBD (KESS, KTag, CMD, Autotuner, Trasdata) — чтение/запись через разъём или boot mode.

BDM/JTAG (BDM100, Galletto, специализированные адаптеры) — доступ к внутренней памяти процессора.

Для eMMC (Medusa Pro, Easy JTAG, Riff Box 2) — работа с eMMC-памятью в новых блоках.

Паяльное оборудование

При работе с выпаиванием/впаиванием микросхем Вам необходимы: паяльная станция с феном (нижний подогрев желателен для многослойных плат), качественные жала и флюс (No-Clean — обязательно), трафареты для реболлинга BGA-микросхем (если работаете с eMMC), хороший бинокулярный микроскоп или лупа. Это не те вещи, на которых стоит экономить.

Программное обеспечение

Помимо ПО, поставляемого с программаторами, Вам пригодятся: HEX-редактор (HxD, WinHEX) для ручного анализа дампов, WinOLS или ECM Titanium для работы с калибровками и контрольными суммами, ПО для идентификации микросхем и файловый компаратор для побайтового сравнения дампов.

7. Практические рекомендации

Бэкап — всегда, перед всем. Считали дамп — сохранили его в двух местах с понятным именем (марка, модель, VIN, дата). Без бэкапа не начинайте никаких работ.

Два чтения, одно сравнение. Всегда считывайте память дважды и сравнивайте файлы. Не совпали — ищите причину.

Проверяйте питание. Стабильный источник питания — обязательное условие. Провалы напряжения во время записи = потерянный блок.

Не спешите. Лучше потратить час на анализ, чем потом неделю на восстановление. Если не уверены — остановитесь и разберитесь.

Документируйте всё. Фото платы, маркировка микросхем, метод считывания, размер дампа, контрольная сумма файла. Привычка к документации спасает от повторения ошибок.

Не работайте с незнакомым блоком «на клиенте». Если берёте в работу тип ЭБУ, с которым раньше не сталкивались — сначала изучите документацию, найдите информацию на профильных форумах, по возможности потренируйтесь на учебном блоке.

Разделяйте Flash и EEPROM. Всегда храните дампы Flash и EEPROM отдельно, с чёткой маркировкой. Путаница между ними — одна из самых частых причин проблем.

Верифицируйте после записи. Считали обратно, сравнили с исходным файлом — только после этого собираете блок и устанавливаете на автомобиль.

Развивайте понимание, а не только навыки. Знание того, как работает процессор, как организована адресация, что делает загрузчик — всё это отличает специалиста от оператора.

Не экономьте на оборудовании.



Клонирование памяти ЭБУ — это операция, в которой нет мелочей. Каждый байт имеет значение, каждое действие должно быть осознанным и проверенным. Стоимость ошибки здесь измеряется не в потраченном времени, а в конкретных суммах: стоимость нового процессора, нового блока, дилерской привязки иммобилайзера.

Ваш главный ресурс — это знания. Не инструменты, не программатор за тысячу евро, а понимание того, с чем Вы работаете.
