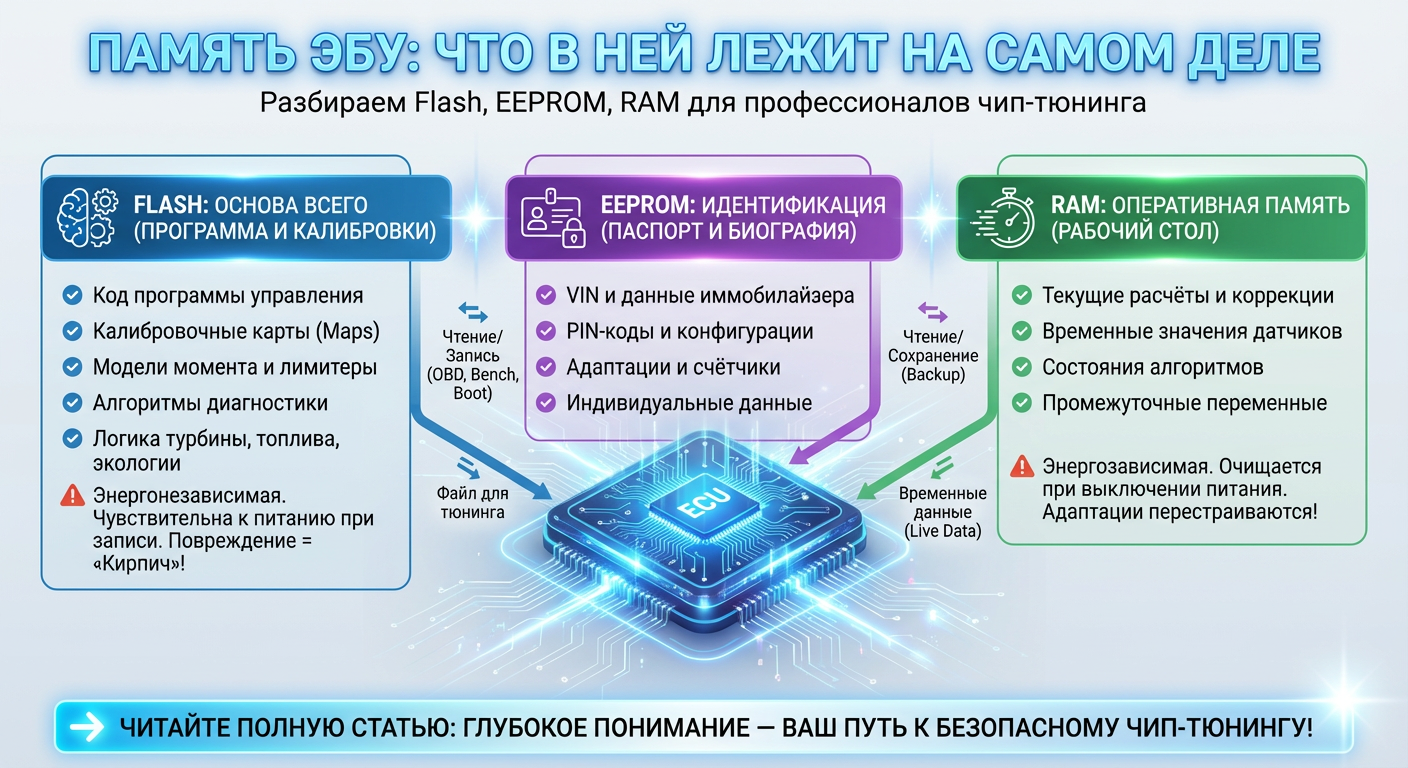

Память ЭБУ: что в ней лежит на самом деле
Flash, EEPROM, RAM — назначение и отличия для специалиста по чип-тюнингу
Когда Вы работаете с ЭБУ, важно понимать простую вещь: Вы имеете дело не с «файлом прошивки», а с разными типами памяти внутри блока управления. И у каждой из них своя логика, своё назначение и свои риски.
Если этого не понимать, легко совершить типовые ошибки: стереть не то, переписать лишнее, потерять иммобилайзер или «сбросить» адаптации, не ожидая последствий.
Разберёмся спокойно и по делу.
Flash — основа всего
Flash-память — это главный носитель программного обеспечения ЭБУ. Именно здесь лежит:
- код программы управления двигателем
• калибровочные карты
• модели момента
• лимитеры
• алгоритмы диагностики
• логика работы турбины, топлива, экологии
Именно Flash Вы читаете по OBD, bench или boot. Именно Flash Вы отправляете в файл-сервис. Именно Flash Вы записываете обратно.
Внутри Flash обычно есть несколько сегментов: программа (code) и калибровки (maps). На современных блоках это может быть несколько областей с разной структурой и защитами.
Важно понимать: Flash — это энергонезависимая память. Она не стирается при снятии питания. Но во время записи она крайне чувствительна к просадкам напряжения. Именно поэтому стабилизация питания — обязательна.
Повреждение Flash в момент записи — это и есть тот самый «кирпич», когда блок перестаёт запускаться.
EEPROM — идентификация и индивидуальные данные
EEPROM — это тоже энергонезависимая память, но другого назначения. В ней обычно хранятся:
- VIN
• данные иммобилайзера
• PIN-коды
• конфигурации комплектации
• адаптации
• счётчики
• иногда часть кодировок
Если Flash — это «мозг», то EEPROM — это «паспорт и биография» конкретного автомобиля.
Очень важно понимать разницу. Если Вы работаете только с Flash, Вы меняете логику управления. Если Вы вмешиваетесь в EEPROM — Вы вмешиваетесь в индивидуальные данные автомобиля.
Типовая ошибка новичков — не сохранить EEPROM перед экспериментами. Особенно при работе на столе. Потеря EEPROM может означать потерю иммо-синхронизации или уникальных данных блока.
На некоторых ЭБУ EEPROM встроена внутрь процессора и читается как часть общего дампа. На других — это отдельная микросхема.
RAM — то, что живёт только при включенном питании
RAM — оперативная память. Она работает только тогда, когда ЭБУ включён.
В RAM находятся:
- текущие расчёты
• временные значения датчиков
• коррекции
• состояния алгоритмов
• промежуточные переменные
RAM очищается при выключении питания. Это «рабочий стол» ЭБУ, а не хранилище.
Почему это важно знать специалисту по чип-тюнингу? Потому что многие коррекции и адаптации частично живут именно в RAM. После перепрошивки блок может какое-то время «обучаться», формируя новые адаптационные значения.
Если клиент говорит: «После прошивки машина сначала ехала по-другому», — это часто связано с тем, что ЭБУ перестраивает адаптации.
Как это связано с Вашей работой
Когда Вы делаете чип-тюнинг, Вы в 99% случаев работаете с Flash. Вы меняете алгоритмы и калибровки. Но при этом:
- EEPROM трогать не нужно, если нет конкретной задачи
• RAM автоматически пересобирается при первом запуске
Важно понимать ещё одну вещь. На современных ЭБУ контрольные суммы могут проверяться не только во Flash, но и на уровне загрузчика. Поэтому корректность файла — это не просто «чтобы завелась», а чтобы блок принял структуру памяти как валидную.
Кроме того, некоторые блоки имеют несколько областей Flash: основную, резервную, зону загрузчика. Некорректная работа с ними может привести к ситуации, когда блок входит только в режим программирования.
Почему понимание памяти защищает Вас от ошибок
Если Вы понимаете, где лежит программа, где индивидуальные данные и что является временной памятью, Вы:
- не перезапишете лишнее
• не потеряете иммобилайзер
• не испугаетесь временного изменения поведения авто
• будете осознанно выбирать метод работы — OBD, bench или boot
Профессиональный специалист по чип-тюнингу отличается не тем, что «умеет нажимать Read/Write», а тем, что понимает, что именно происходит внутри блока во время этих действий.
Flash — логика и калибровки.
EEPROM — идентификация и индивидуальные параметры.
RAM — текущие вычисления и адаптации.
И как только Вы начинаете видеть ЭБУ не как «чёрную коробку», а как систему из разных уровней памяти, работа становится спокойнее, понятнее и безопаснее.
