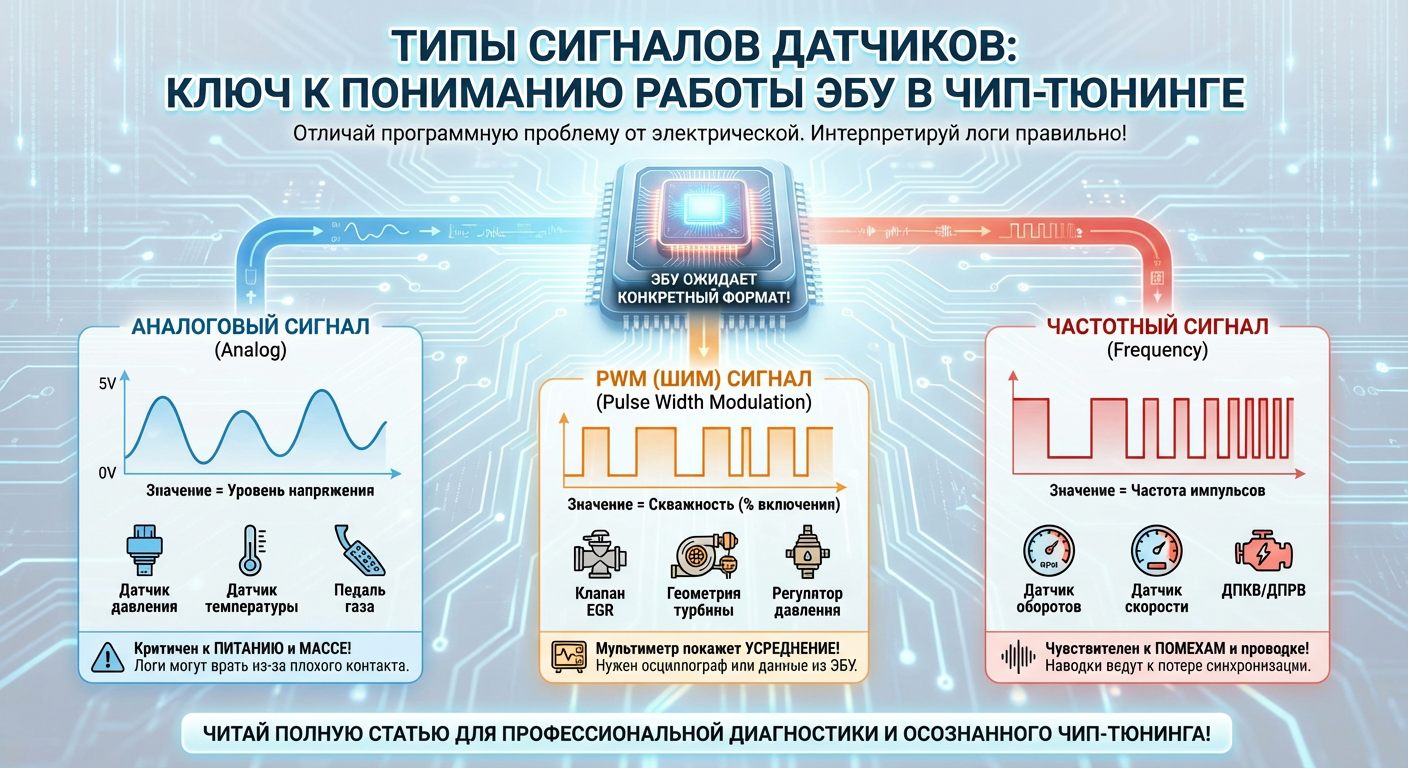

В работе с современным автомобилем специалист по чип-тюнингу постоянно взаимодействует не только с прошивками и логикой ЭБУ, но и с тем, как именно блок управления «разговаривает» с датчиками. Очень часто проблемы при диагностике, логировании или после прошивки возникают не из-за файла, а из-за неправильного понимания типа сигнала. Аналог, PWM или частотный сигнал — для ЭБУ это принципиально разные способы передачи информации, и относиться к ним одинаково нельзя.
Начнём с аналоговых сигналов. Это самый понятный и привычный тип. ЭБУ получает от датчика напряжение в определённом диапазоне, чаще всего от 0 до 5 В. Чем выше или ниже напряжение, тем больше или меньше измеряемый параметр. Так работают датчики давления во впуске, датчики температуры, датчики положения педали газа, многие датчики давления топлива. Для специалиста по чип-тюнингу важно понимать, что аналоговый сигнал всегда чувствителен к питанию и массе. Любое падение напряжения, плохой контакт или «плавающая» масса напрямую искажают показания. Именно поэтому в логах иногда видно «странные» температуры или давление, которое скачет без реальной причины. ЭБУ при этом честно верит датчику и принимает решения на основе искажённых данных.
Второй тип — PWM, или широтно-импульсная модуляция. Здесь значение передаётся не уровнем напряжения, а соотношением времени включённого и выключенного сигнала. Напряжение обычно постоянное, но меняется скважность. Чем дольше сигнал находится в активном состоянии за один цикл, тем выше значение параметра. PWM широко используется для управления исполнительными механизмами и передачи обратной связи: клапаны EGR, управление геометрией турбины, регуляторы давления, некоторые датчики нагрузки. Ключевой момент для чип-тюнера — PWM нельзя «читать» как обычное напряжение. Мультиметр покажет усреднённое значение, которое может выглядеть логично, но не отражать реальную картину. Именно поэтому при диагностике таких цепей важны либо данные из ЭБУ, либо осциллограф. Также важно помнить, что вмешательство в логику управления PWM-устройствами без понимания обратной связи часто приводит к ошибкам, аварийным режимам и нестабильной работе.
Третий тип — частотные сигналы. В этом случае датчик передаёт информацию в виде импульсов, а значение параметра определяется частотой этих импульсов. Чем выше частота, тем больше измеряемая величина. Так работают многие датчики оборотов, скорости, положения коленвала и распредвала, некоторые расходомеры и датчики давления старых типов. Для специалиста по чип-тюнингу здесь важно понимать, что частотный сигнал практически не зависит от уровня напряжения, но крайне чувствителен к помехам, экранированию и качеству проводки. Любые наводки, плохая изоляция или некачественные соединения могут привести к «пропускам» импульсов, из-за чего ЭБУ теряет синхронизацию или получает некорректные данные. В прошивке это часто проявляется как внезапные отсечки, ошибки по синхронизации или хаотичное поведение двигателя.
Отдельно стоит сказать о том, почему ЭБУ так строго относится к типу сигнала. Блок управления не «угадывает», что имел в виду датчик. Он ожидает конкретный формат. Если вместо аналогового сигнала приходит PWM или частота, ЭБУ не сможет корректно интерпретировать данные. Именно поэтому датчики не взаимозаменяемы «по фишке», а попытки поставить «похожий» датчик часто заканчиваются ошибками и аварийными режимами.
Для специалиста по чип-тюнингу понимание типов сигналов — это не теория ради теории. Это практический инструмент. Он помогает правильно интерпретировать логи, отличать программную проблему от электрической, не списывать всё на прошивку и не пытаться «лечить» софтом то, что на самом деле является проблемой проводки, питания или датчика. Чем лучше Вы понимаете, каким языком датчик общается с ЭБУ, тем спокойнее и предсказуемее становится работа.
Именно на этом уровне и проходит граница между простым «записал файл» и осознанной профессиональной работой с автомобилем.
