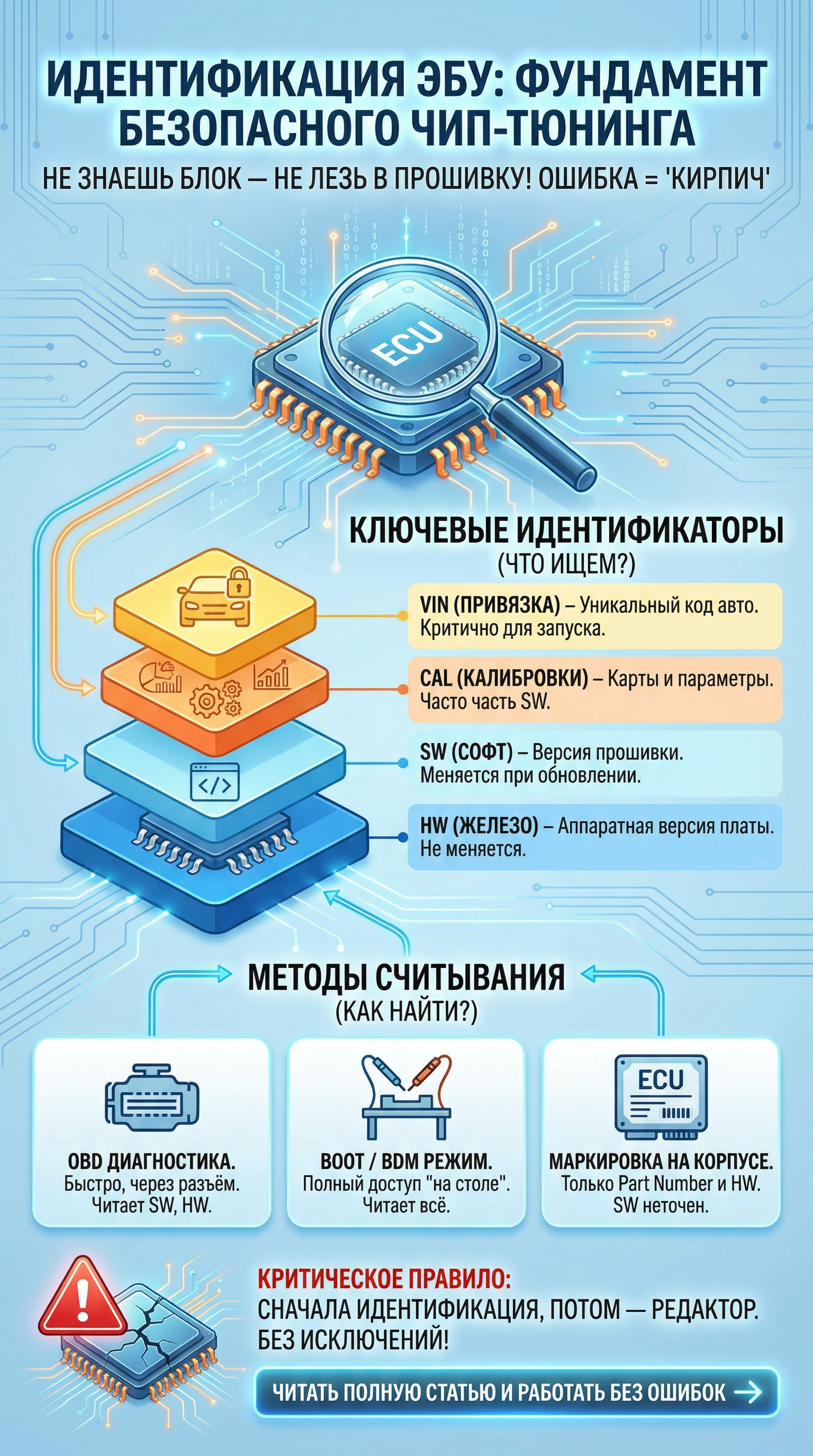

Идентификация ЭБУ: всё, что нужно знать перед тем, как лезть в прошивку.
Прежде чем открыть файл в редакторе — нужно точно знать, с чем работаешь. Один неверно определённый блок, и вся работа насмарку. Разбираемся, как правильно идентифицировать сток и не попасть впросак.
Что такое идентификация и зачем она нужна?
Идентификация — это процесс точного определения блока управления: его производителя, аппаратной версии, версии программного обеспечения и региональной конфигурации. Без этого невозможно подобрать подходящую прошивку, правильно снять сток и тем более корректно его модифицировать.
Ошибка на этом этапе = неправильный файл = нерабочий автомобиль = испорченная репутация.
Основные идентификаторы ЭБУ:
У каждого блока управления есть набор уникальных меток. Их важно различать и понимать, что каждая из них означает.
HW Number (Hardware Number) — номер железа Это аппаратная версия платы блока. Она не меняется никогда — это физический идентификатор конкретного «железа». Именно по нему определяется совместимость с конкретными версиями ПО. Два блока с одинаковым HW могут принять одинаковые прошивки. Два блока с разным HW — нет.
SW Number (Software Number) — номер прошивки Версия программного обеспечения, зашитого в блок. Именно его вы читаете при снятии стока. SW Number меняется при каждом обновлении ПО — дилерском или тюнинговом. По нему вы определяете, с какой базовой версией работаете и какой файл нужен для модификации.
CAL / Calibration Number — калибровка Отдельный идентификатор калибровочных данных — карт, таблиц, параметров. В некоторых системах SW и CAL разделены. Особенно актуально для Bosch EDC/MED серий и ряда блоков Continental.
ECUID / Part Number — каталожный номер Уникальный номер блока, который используется при заказе запчасти. Часто дублируется на наклейке корпуса. По нему можно уточнить оригинальную конфигурацию блока в каталогах производителя.
VIN-привязка Многие современные блоки зашиты под конкретный VIN автомобиля. Это важно учитывать при работе с донорскими блоками или при замене ЭБУ: без корректной привязки блок либо не запустится, либо уйдёт в аварийный режим.
Как читать идентификаторы на практике?
В зависимости от протокола и производителя блока — способы разные:
OBD-диагностика — самый быстрый способ. Через K-Line или CAN считываются SW, HW, Part Number прямо из памяти блока. Подходит для большинства современных автомобилей.
Считывание через Boot/BDM/JTAG — когда OBD недоступен или заблокирован. Позволяет получить полный дамп и вычитать идентификаторы из самого файла.
Физическая маркировка на корпусе — крайний вариант, если блок не отвечает. На корпусе обычно указан Part Number и иногда HW. SW так не узнать.
Чтение через программаторы (Autotuner, CMD, CMDFlash, PCMFlash, KTag, Alientech) — каждый инструмент при подключении определяет тип блока и показывает его идентификаторы перед снятием стока.
На что смотреть в снятом файле?
Когда дамп уже на руках — первым делом:
Проверьте контрольную сумму. Если она не сходится — файл битый или был изменён до вас.
Найдите хедер файла. В нём зашиты SW/HW номера. Сверьте с тем, что показал программатор.
Определите регион и конфигурацию. Особенно важно для европейских и внеевропейских версий — карты, ограничения и логика могут существенно отличаться.
Убедитесь в целостности данных. Перед редактированием — делайте бэкап. Всегда. Без исключений.
Частые ошибки при идентификации:
Путают SW и HW номера — берут прошивку под другое железо.
Игнорируют суффиксы в номерах: EU / RoW / NA — разные калибровки.
Не проверяют, был ли блок уже прошит до них — а там уже чужой тюнинг.
Работают с Part Number с корпуса, не считав реальный SW из памяти — после дилерского обновления они могут не совпадать.
Идентификация — это не формальность, это фундамент работы. Потратьте 2 минуты на правильное считывание идентификаторов — и сэкономите часы на устранение последствий ошибки. Профессионал начинает работу не с редактора, а с понимания того, что именно у него в руках.
Если возникают вопросы по конкретному блоку, его версии или совместимости с имеющимися файлами — в etc-chip.ru помогут разобраться и подобрать правильное решение.
