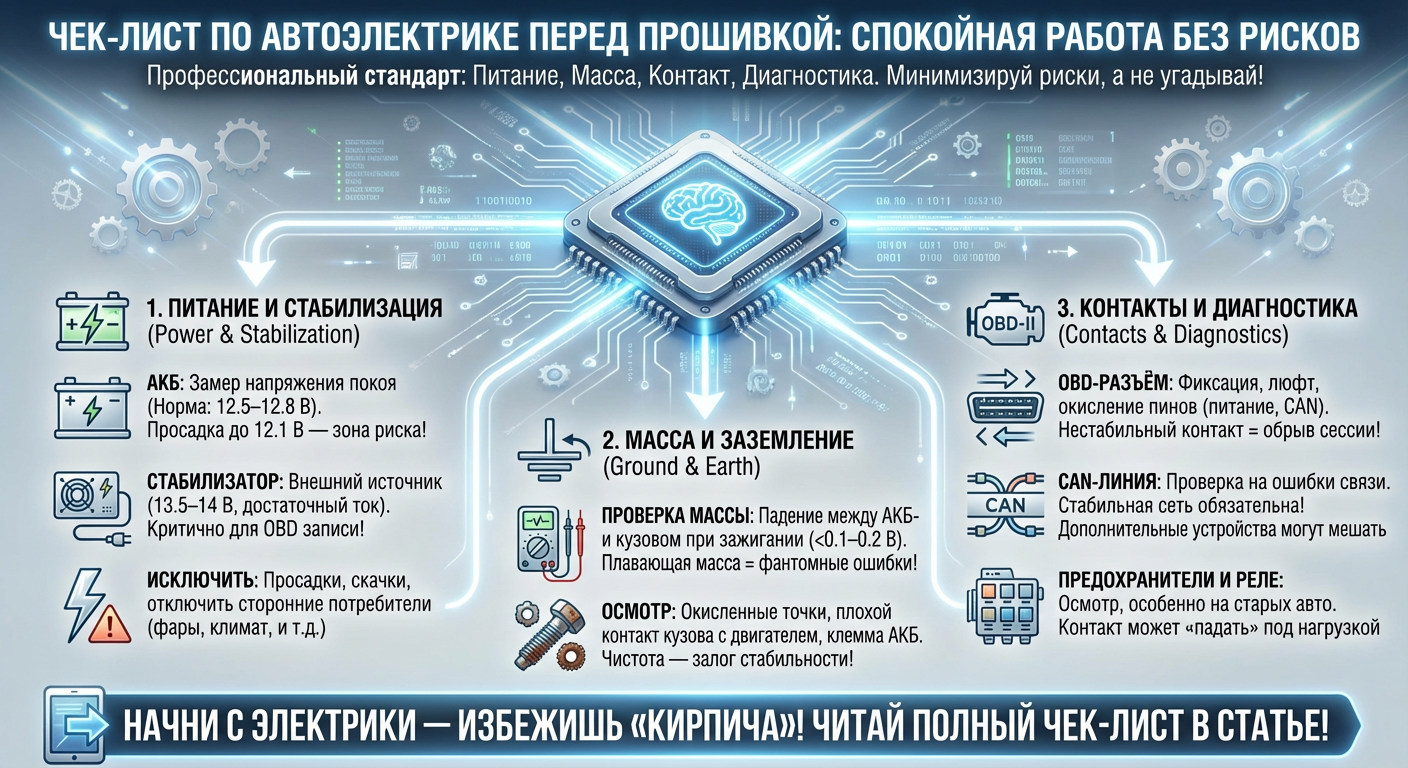

Чек-лист по автоэлектрике перед прошивкой
То, что должен проверять каждый специалист по чип-тюнингу
В чип-тюнинге 90% «кирпичей» и странных ситуаций происходят не из-за прошивки, а из-за электрики. Нестабильная масса, просадка питания, плохой контакт в OBD, окисленные клеммы — и вот уже запись обрывается, блок перестаёт выходить на связь, а клиент смотрит на Вас с вопросом.
Прошивка — это работа с памятью ЭБУ. А память не прощает скачков напряжения, обрывов питания и «плавающих» масс. Поэтому грамотный специалист всегда начинает не с кнопки «Read», а с проверки автоэлектрики.
Разберём пошаговый чек-лист, который должен стать привычкой.
Первое — аккумулятор и напряжение покоя.
Перед любой работой измерьте напряжение на клеммах. Нормальный показатель — 12.5–12.8 В на заглушенном автомобиле. Если видите 12.1–12.2 В и ниже — это уже зона риска. Во время сессии программирования блок может потреблять больше тока, включаются реле, насосы, вентиляторы. И просадка до 11 В — прямой путь к обрыву записи.
Второе — стабилизация питания.
Даже если аккумулятор «живой», обязательно подключайте внешний источник питания. Не зарядник «из гаража», а стабилизированный блок питания с возможностью держать 13.5–14 В и достаточный ток. Особенно это критично при работе по OBD. Любой скачок напряжения во время записи — это риск повреждения сектора памяти.
Третье — проверка массы.
Масса — самый недооценённый фактор. Окисленные точки заземления, плохой контакт кузова с двигателем, слабая клемма АКБ — всё это создаёт падение напряжения под нагрузкой. Измерьте падение между минусом аккумулятора и массой на кузове при включённом зажигании. Если видите больше 0.1–0.2 В — уже есть повод насторожиться. Плавающая масса может приводить к фантомным ошибкам и обрывам сессии.
Четвёртое — контакт в OBD-разъёме.
Пошевелите разъём. Проверьте фиксацию. Осмотрите пины на предмет люфта и окислов. Иногда проблема банальна — пин питания или CAN слегка «утоплен» и контакт нестабилен. В движении автомобиля это может не проявляться, а при программировании — сыграть злую шутку.
Пятое — состояние CAN-линии.
Перед прошивкой желательно убедиться, что на линии нет ошибок связи. Если блоки «отваливаются» по диагностике, связь нестабильна, появляются случайные ошибки по шине — сначала решаем это. ЭБУ должен видеть стабильную сеть. Любая нестабильность CAN во время записи — риск обрыва сессии.
Шестое — предохранители и реле.
Особенно на автомобилях с возрастом. Бывают случаи, когда питание ЭБУ идёт через реле с плохими контактами. В покое всё нормально, но при изменении нагрузки контакт «падает». Визуальный осмотр и понимание схемы питания блока избавят от лишних сюрпризов.
Седьмое — работа генератора (если запись на заведённом авто).
В большинстве случаев прошивка выполняется при включённом зажигании, без запуска двигателя. Но если требуется особый режим — проверьте стабильность напряжения при работающем моторе. Перезаряд (15 В и выше) так же опасен, как и просадка.
Восьмое — сторонние потребители.
Перед прошивкой выключаются фары, климат, мультимедиа, подогревы, зарядки телефонов. Всё, что создаёт дополнительную нагрузку, должно быть отключено. Задача — максимально стабильная электрическая среда.
Девятое — предыдущие вмешательства.
Если автомобиль уже прошивался, имел вмешательства в проводку, установленные сигнализации или дополнительные блоки, нужно быть особенно внимательным. Дополнительные модули могут создавать паразитные подключения к CAN или цепям питания.
Десятое — диагностика до начала работы.
Ошибки по питанию, низкому напряжению, связи с блоками — это красный флаг. Сначала устраняем причины, потом прошиваем. Чип-тюнинг не должен проводиться на автомобиле с нестабильной электрикой.
Почему это важно?
Потому что прошивка — это операция записи в память. Если в этот момент происходит просадка, обрыв, скачок напряжения или потеря связи, сектор памяти может записаться некорректно. И тогда уже не важно, насколько хороший у Вас файл — блок может перестать запускаться.
Опытный специалист отличается не тем, что «ни разу не ловил кирпич», а тем, что минимизирует риски. И грамотная проверка автоэлектрики перед прошивкой — это не перестраховка. Это профессиональный стандарт.
Если Вы хотите работать спокойно, без нервов и внеплановых восстановлений на столе, этот чек-лист должен стать автоматическим действием перед каждой записью.
Питание, масса, контакт, диагностика.
И только после этого — прошивка.
