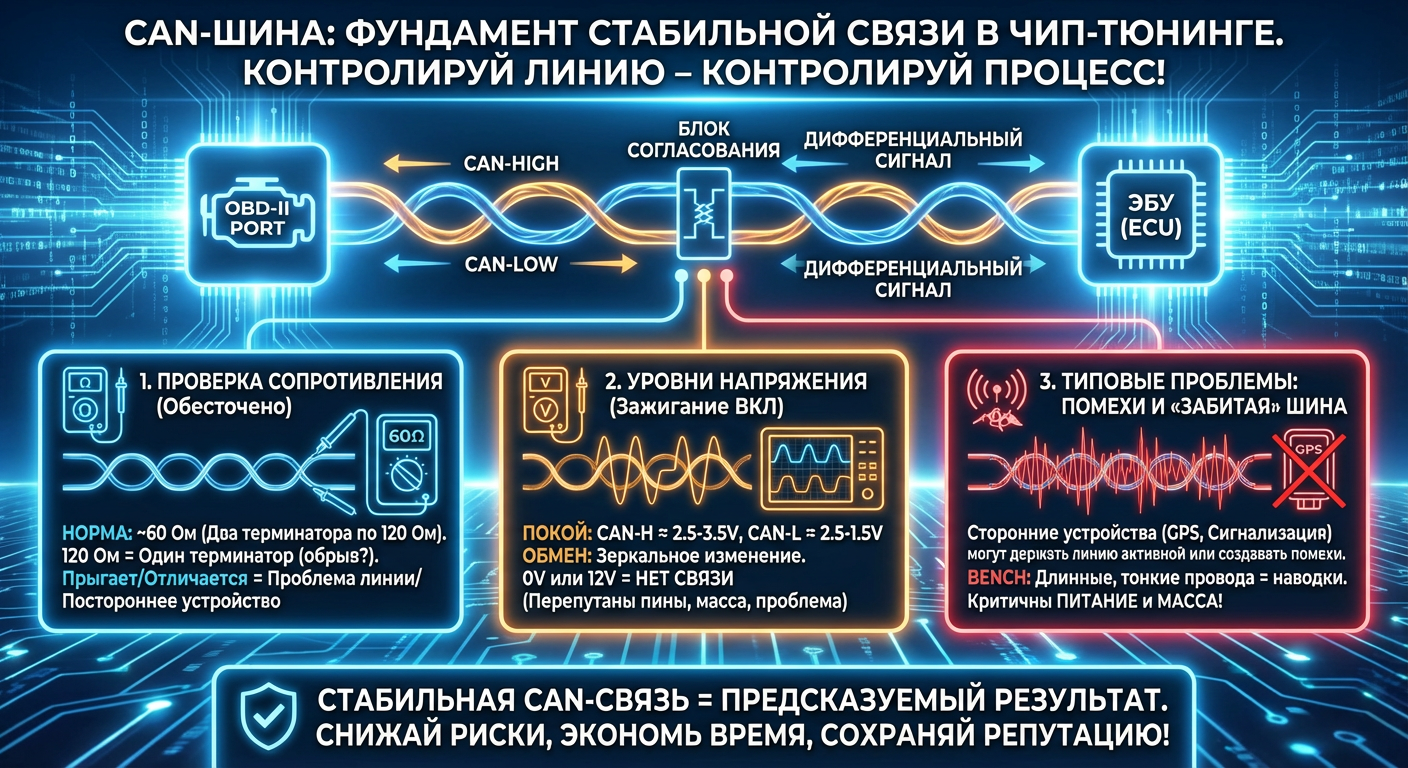

CAN-шина: как проверить линию и связь. Что обязан понимать специалист по чип-тюнингу
В чип-тюнинге CAN-шина — это не «что-то из автоэлектрики», а рабочий инструмент, с которым Вы сталкиваетесь каждый день. Любое чтение по OBD, большинство bench-подключений, диагностика, согласование ЭБУ с коробкой, ABS и приборкой — всё это завязано на CAN. И если связь нестабильна или отсутствует, никакой «правильный файл» ситуацию не спасёт.
CAN — это цифровая шина обмена данными между блоками. Она состоит из двух линий: CAN-High и CAN-Low. Передача идёт дифференциальным сигналом, за счёт чего система устойчива к помехам. Но именно эта особенность часто вводит в заблуждение новичков: «провода целые, значит всё должно работать». На практике это далеко не так.
Первое, что нужно понимать специалисту по чип-тюнингу: CAN — это не питание и не “плюс-минус”. Это линия данных, и её нельзя проверять так же, как обычный провод. Ошибка здесь приводит к ложным выводам и потере времени.
Самая базовая проверка CAN начинается с измерения сопротивления. При полностью обесточенном автомобиле или ЭБУ сопротивление между CAN-High и CAN-Low должно быть около 60 Ом. Это суммарное сопротивление двух терминаторов по 120 Ом, расположенных на концах шины. Если Вы видите 120 Ом — значит, один терминатор отсутствует или не подключён. Если сопротивление сильно отличается от нормы или «прыгает» — в линии есть проблема: обрыв, короткое замыкание или постороннее устройство.
Следующий шаг — проверка уровней напряжения при включённом зажигании. В нормальном состоянии CAN-High находится примерно в районе 2,5–3,5 В, CAN-Low — около 2,5–1,5 В. При обмене данными напряжения меняются зеркально. Если на обеих линиях стабильно 0 В или 12 В — связи не будет. Это типичная ситуация при перепутанных пинах, проблемной массе или неисправном стороннем оборудовании.
Очень частая проблема в работе чип-тюнера — занятая или “забитая” CAN-шина. Сигнализации, GPS-трекеры, сторонние блоки, криво подключённые мультимедиа могут держать линию в активном состоянии или вносить помехи. В результате ЭБУ не выходит на связь, чтение по OBD невозможно, а программатор «не видит блок». В таких случаях временное отключение сторонних устройств часто решает проблему быстрее, чем смена оборудования.
При работе на столе CAN-шина становится ещё более чувствительной. Здесь особенно важны три вещи: корректное питание, качественная масса и правильная длина проводов. Длинные, тонкие или неэкранированные провода легко ловят наводки, и связь становится нестабильной. Именно поэтому «в машине читается, а на столе — нет» встречается так часто. Это не магия, а физика.
Отдельно стоит сказать про согласование CAN при чип-тюнинге. Многие современные ЭБУ ожидают ответ от других блоков: коробки, ABS, BCM. Если при bench-подключении логика не получает нужных сообщений, блок может уходить в защиту или отказываться работать в полном режиме. Это важно учитывать при сложных проектах и при работе с новыми платформами.
Хороший специалист по чип-тюнингу не начинает с прошивки. Он сначала убеждается, что связь стабильна. Он понимает, что ошибка «нет связи с ЭБУ» — это не всегда проблема софта. Чаще всего это проблема линии, массы или стороннего вмешательства в CAN.
Именно умение проверить CAN-шину отличает спокойную, предсказуемую работу от постоянных «танцев с бубном». Когда Вы контролируете линию, Вы контролируете процесс. А значит — снижаете риски, экономите время и сохраняете репутацию.
