VNT и VGT: турбина с изменяемой геометрии на дизеле, залипание и лимп.
Чем геометрия отличается от вестгейта, почему она залипает и уводит машину в аварийный режим, и что это значит для прошивки. Одинаково важно по легковым дизелям и по коммерческой технике.
Турбина изменяемой геометрии стоит почти на каждом современном дизеле, от легкового до грузовика, и приносит львиную долю жалоб на тягу и аварийные режимы.
Специалисту по чип тюнингу важно понимать, как она устроена, иначе легко списать на прошивку то, что на самом деле механика.
ЧЕМ VGT ОТЛИЧАЕТСЯ ОТ WASTEGATE?
Вестгейт это перепускной клапан: он ограничивает наддув, стравливая часть выхлопных газов мимо турбинного колеса. То есть лишнее просто выбрасывается. Геометрия работает иначе.
У неё внутри подвижные лопатки, которые меняют сечение и скорость потока на колесо. На малых оборотах лопатки прикрываются, поток ускоряется, турбина быстро раскручивается и даёт тягу с самых низов. С ростом оборотов они открываются, чтобы не задушить мотор и не поймать превышение. Никакого перепуска при этом нет, давление регулируется углом лопаток. Отсюда простое различие: вестгейт сбрасывает лишнее, а геометрия управляет потоком.
Поэтому VGT даёт дизелю широкую полку момента без провала на низах, и поэтому её ставят почти везде.
ПОЧЕМУ ГЕОМЕТРИЯ ЗАЛИПАЕТ?
Лопатки живут прямо в потоке выхлопа, в жаре и саже. Сажа вместе с масляными парами из EGR и вентиляции картера постепенно спекается на механизме и кольце привода в твёрдую корку, и лопатки перестают ходить свободно.
Помогает этому городская езда на малых нагрузках, короткие поездки, забитый EGR и уставший сажевый. Плюс к самим лопаткам добавляется привод, вакуумный или электрический, у которого свои болячки, включая клапан управления.
В итоге механизм либо ходит туго, либо встаёт колом.
КАК ЭТО ВЫГЛЯДИТ В ОШИБКАХ И ЛИМПЕ?
Тут два сценария.

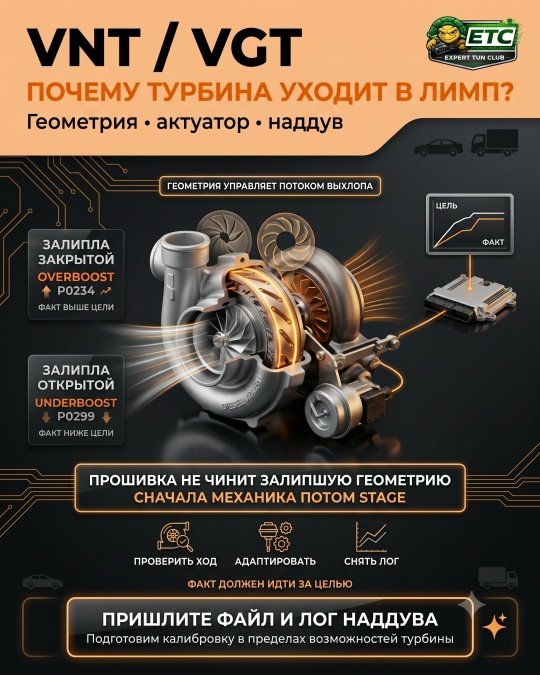

Лопатки залипли в прикрытом положении: наддув растёт выше цели, блок видит превышение и, спасая мотор, режет топливо и уводит машину в аварийный режим, отсюда коды по превышению наддува.
Лопатки залипли открытыми: турбина не выходит на давление, тяги нет, мотор тупит, и блок ловит недобор наддува. Классика по этой болячке это ошибки недостаточного и избыточного давления, потеря тяги и лимп на подъёме или под нагрузкой, когда от турбины требуется работа. На грузовиках картина та же, только цена простоя выше.
ЧТО ЭТО ЗНАЧИТ ДЛЯ ПРОШИВКИ?
Главное правило: прошивка не лечит залипшую геометрию.
Наоборот, если поднять целевой наддув на машине с тугими лопатками, вы гарантированно получите скачки давления, превышение и аварийный режим уже после записи, а виноватой назначат прошивку. Поэтому геометрия проверяется до файла.
Что реально помогает программно: наддув поднимается в пределах возможностей турбины и без выбросов на переходных режимах, а корректное отключение EGR снижает поток сажи и масла во впуск и выпуск, то есть замедляет само закоксовывание. Но грязь, которая уже спеклась на механизме, снимается только чисткой или заменой узла.
КАК РАБОТАТЬ ДО И ПОСЛЕ ПРОШИВКИ?
До прошивки: считать ошибки и посмотреть историю по наддуву, проверить ход геометрии и привод, оценить люфт вала турбины, состояние EGR и впуска, а на сканере сравнить целевой и фактический наддув под нагрузкой.
Машину с признаками залипания сначала в механику: чистка или замена, а после разборки или замены привод обязательно адаптируют к лопаткам, иначе блок будет управлять вслепую.
После прошивки: снять лог и убедиться, что фактический наддув идёт ровно за целевым, без провалов и без выбросов сверх цели, ошибок по давлению нет, аварийный режим не появляется, а тяга ровная во всём диапазоне.
Если факт гуляет вокруг цели, это снова к геометрии и приводу, а не к файлу.
