VGT, VNT и VTG: общий принцип еще не означает одинаковую турбину
В описаниях наддува встречаются три обозначения, и иногда их принимают за три совершенно разных механизма. В других случаях идут в обратную крайность: называют все одним и тем же и переносят настройки с одной турбины на другую.
Для работы полезно разделить принцип регулирования и конкретное исполнение узла.
Что стоит за названиями

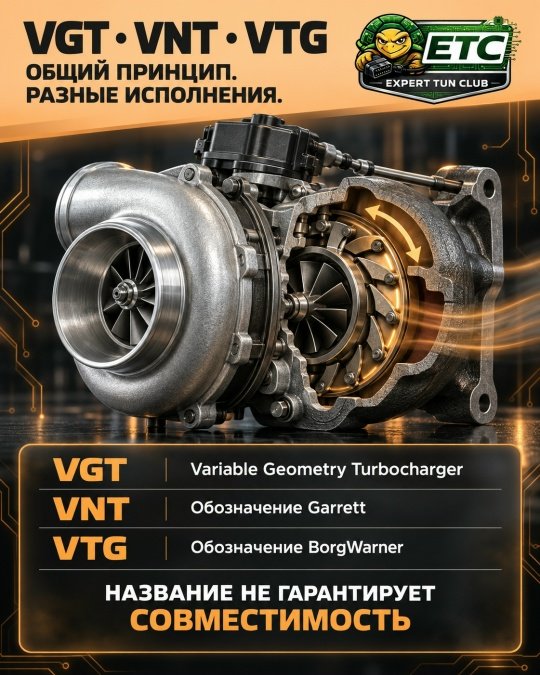

VGT - общее обозначение турбокомпрессора с изменяемой геометрией. Garrett использует VNT, BorgWarner - VTG. В описанных конструкциях управляемые направляющие меняют условия прохода выпускных газов перед колесом турбины.
Это не перевод букв ради словаря. Геометрия позволяет менять работу турбины в разных режимах двигателя: при подходящих условиях уменьшение проходного сечения помогает быстрее получить отклик, а открытие на большем потоке увеличивает пропускную способность и уменьшает противодавление.
Чем это отличается от wastegate
Перепускной клапан wastegate направляет часть выпуска мимо турбинного колеса. Изменяемые направляющие регулируют поток, который идет к колесу. Поэтому команда одному механизму и команда другому имеют разный физический смысл.
И у геометрии есть граница: движение направляющих не создает энергию выпуска. Даже если привод отработал, ожидаемый наддув зависит от режима двигателя и состояния всего тракта.
Почему нельзя переносить настройки по буквам
За общим принципом стоят разные механизмы, приводы и способы управления. Например, на International A26 2017 описана VGT с регулируемыми лопатками и актуатором на отдельной линии J1939. Это сведения об этой конструкции, а не описание каждой турбины с изменяемой геометрией.
То же относится к диагностическим процентам. Сначала выясняют, что означает канал и в какую сторону направлена его шкала. Большая цифра сама по себе не доказывает большее закрытие направляющих на любом приводе.
Что это меняет в диагностике
Сравнивайте задание, доступное фактическое положение и отклик наддува. Если положение не отрабатывается, проверяйте цепочку исполнения по документации узла. Если отрабатывается, а результата нет, вопрос уже относится и к выпуску, и к воздушному тракту.
Общий принцип помогает понять процесс. Для подбора турбины, актуатора и настройки нужна точная модификация. Три знакомые буквы не являются подтверждением совместимости.
