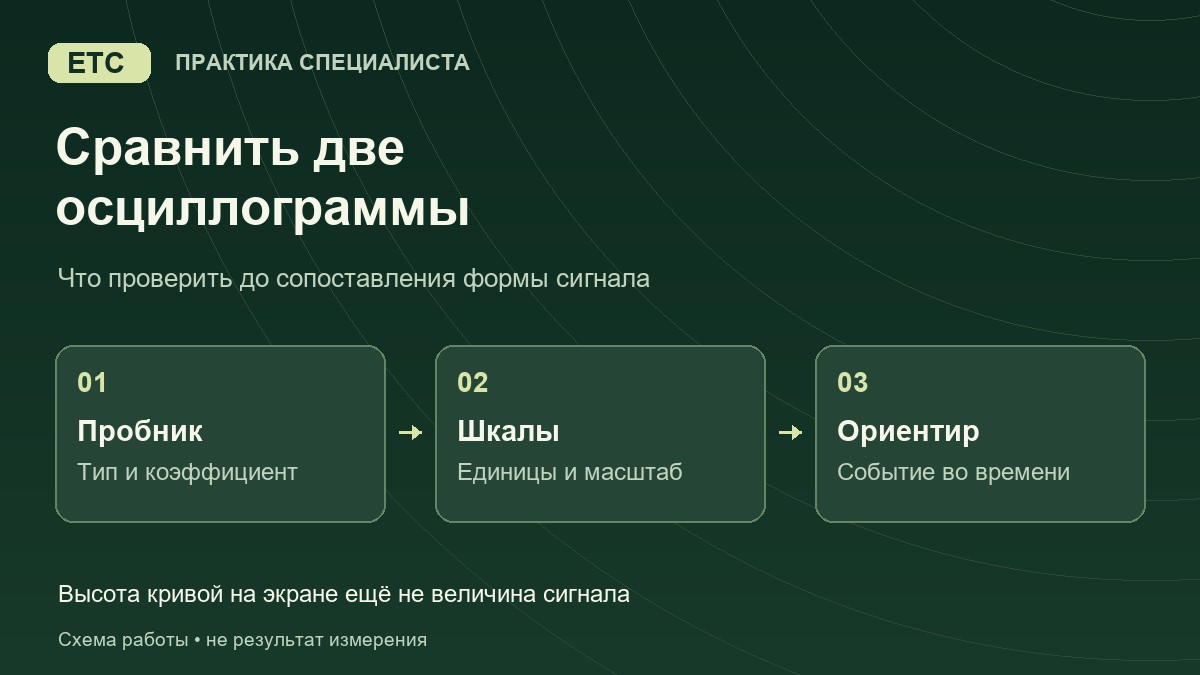

До сравнения двух осциллограмм проверьте измеряемую величину, настройку пробника, шкалы и условия захвата. Разница в высоте линий на экране может быть результатом оформления графика. Диагностический вывод делают по значениям и характеристикам сигнала, которые действительно сопоставимы.
Сформулируйте предмет сравнения
Выберите один вопрос: различается ли амплитуда, длительность импульса или положение события относительно общего ориентира. Слова «эта осциллограмма хуже» не задают проверяемый критерий. Запишите, какое отличие Вы ищете и по какой документации будете его оценивать.
Для сравнения сохраните исходные файлы обеих записей. Изображение из переписки оставьте как иллюстрацию, если на нём нет настроек, единиц или описания режима. Недостающие данные нужно получить у автора либо выполнить новый захват. Не достраивайте неизвестную шкалу по знакомому виду импульсов.
Ниже приведён порядок проверки сопоставимости на примере возможностей PicoScope. Это не норма для конкретного датчика и не инструкция по подключению к высоковольтной цепи. Подключение и допустимые уровни выбирают по документации автомобиля, осциллографа и пробника.
Проверьте, что измерял каждый канал
Укажите точку подключения, измерительную массу, тип сигнала и состояние автомобиля. Запись другого двигателя или датчика может быть полезной иллюстрацией, но её пригодность как нормы требует отдельного обоснования. Сходство разъёмов или названий каналов этого не подтверждает.
В PicoScope 7 Automotive выбранный Probe задаёт масштабирование и единицы. Для обычного BNC-пробника соответствующий тип нужно выбрать в программе. PicoBNC+ распознаётся автоматически, однако пользовательский Custom probe может менять масштаб. Поэтому записывайте и физический пробник, и программную настройку.
Сверьте режим или коэффициент ослабления на самом пробнике с выбранным режимом канала. Если настройка не подтверждена, приостановите количественное сравнение. Перемещение линии мышью не исправляет неверное преобразование сигнала в вольты, амперы или давление.
Прочитайте шкалы до наложения
Для каждой записи выпишите единицы и масштаб по вертикали, временной интервал и смещение нуля. Одинаковая высота импульсов в двух окнах не означает равную амплитуду, если шкалы различаются. Сначала сравните численные значения, затем приводите представление к удобному виду.
В учебном материале PicoScope 7 Automotive показано, что Scale and Offset меняют размер и положение сигнала на экране. Поэтому сохраните сведения об этих настройках вместе с результатом сравнения. Пользователь должен понимать, какая линия относится к какой оси.
Уточните, применялась ли обработка: фильтр, сглаживание или математическое преобразование. Если для одной записи это неизвестно, отметьте ограничение. Не подписывайте такое сравнение как прямое доказательство изменения формы исходного сигнала.
Выберите общий временной ориентир
Reference waveform (опорная осциллограмма) позволяет отобразить сохранённый сигнал рядом с текущим и изменить его задержку для совмещения. Выбирайте ориентир по смыслу теста: одно и то же узнаваемое событие, а не случайный красивый пик. Запишите, по чему совместили записи.
Если проверяется взаимное положение двух сигналов в одном захвате, сохраняйте их исходную временную связь. Независимое сдвигание каждого канала уничтожает именно тот признак, который Вы собирались измерить. Для сравнения формы отдельного импульса и для проверки синхронизации нужны разные правила совмещения.
Не растягивайте время только ради похожести. При различающихся режимах работы сначала решите, допустимо ли выбранное сравнение. Если условия неизвестны, результат наложения остаётся визуальным наблюдением, а не подтверждением неисправного узла.
Зафиксируйте отличие и предел вывода
После проверки настроек назовите конкретное наблюдение и его место в записи. Например, поле отчёта может содержать время участка, измеряемый параметр и две полученные величины. Это заготовка записи результата, а не пример фактических измерений.
Если отличие исчезло после корректного отображения тех же данных, прежний вывод по высоте линий следует пересмотреть. Если оно сохранилось, проверьте соответствие условий и применимый критерий диагностики. Само расхождение с найденным образцом ещё не указывает, какую деталь менять.
Для дальнейшей работы с измерительными приборами посмотрите программу курса ниже. В ней можно выбрать темы, относящиеся к качеству измерения; принадлежность курса к конкретной версии PicoScope здесь не утверждается.
Карточка сопоставимости
Заполните одну карточку на пару файлов.
- Файл A / файл B / происхождение образца: ___.
- Задача сравнения / применимый критерий: ___.
- Автомобиль и режим для каждой записи: ___.
- Канал / точка / масса / физический пробник / выбранный Probe: ___.
- Единицы / шкалы / смещение / обработка: ___.
- Общий временной ориентир / выполненные сдвиги: ___.
- Наблюдаемое отличие / ограничения / нужна ли повторная запись: ___.
