Если в двух логах отличаются значения, сначала проверьте, одинаковую ли величину Вы сравниваете и в каких условиях она записана. Совпадения автомобиля и оборотов недостаточно. Результат такой проверки - пара сопоставимых интервалов либо конкретная причина, почему для вывода нужна новая запись.

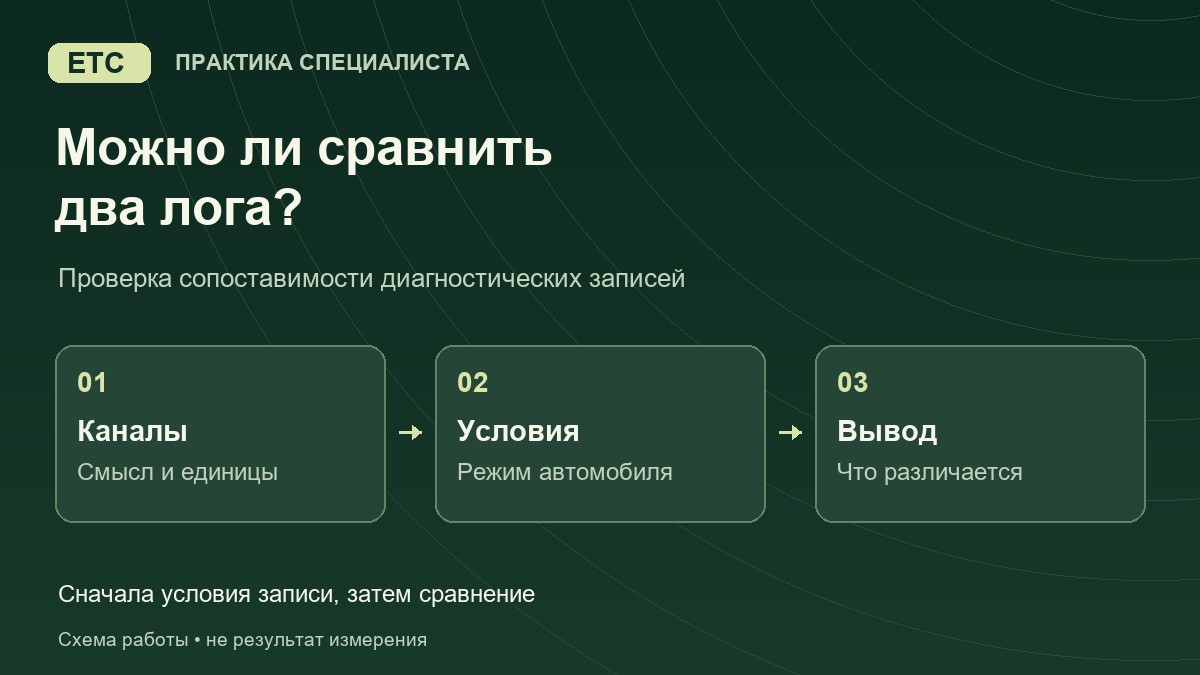

Сначала задайте вопрос к двум файлам
Сформулируйте, что хотите проверить: повторяется ли отклонение после ремонта, изменилось ли расхождение между заданным и измеренным параметром или отличается только вид графика. Это разные вопросы. Общая формулировка «после стало лучше» не подскажет, какие участки выбирать.
Сохраните исходные файлы отдельно. В заметке укажите выполненную между записями работу и доступную идентификацию блока. Если менялись одновременно детали, программа ЭБУ и настройки сканера, перечислите всё. Сопоставление покажет отличия записей, но не позволит приписать их только одному изменению.
Сверьте каналы до совмещения графиков
Для каждого сравниваемого канала выпишите название, идентификатор, блок-источник и единицы. PID - идентификатор диагностического параметра. Похожее название ещё не подтверждает, что в обоих файлах записана одна величина. Особенно внимательно разделяйте запрос, измеренное значение и расчётный показатель.
В VCM Scanner компания HP Tuners отдельно разделяет сбор каналов и их отображение в Layouts. Добавление параметра на график само по себе не добавляет канал сбора. Поэтому пустой график во втором файле сначала требует проверки состава записи, а не вывода об автомобиле. Это пример конкретного ПО; в другом сканере названия и организация окон могут отличаться.
Если применяете математический канал, сохраните его формулу и исходные каналы. Не сравнивайте расчёт после преобразования с исходным значением только потому, что подписи похожи. При неизвестной формуле отметьте канал как несопоставимый.
Найдите общий режим работы
Просмотрите оба файла целиком и выберите интервалы под поставленный вопрос. Отметьте доступные условия: температуры, передачу, положение педали, состояние двигателя и нагрузку. Нужные критерии зависят от системы; универсального допуска по температуре или продолжительности здесь нет.
Условный пример: в первом файле выбран разгон на постоянной передаче, во втором в тот же диапазон оборотов попало переключение. Сравнивать эти участки как повтор одного испытания нельзя. Ищите другой фрагмент либо зафиксируйте, что общей области условий в записях нет. Это пример выбора данных, не результат испытания автомобиля.
Не подгоняйте границы фрагментов под желаемый вывод. Запишите основание выбора до оценки отличий. Если контекст не записан и восстановить его нельзя, оставьте этот пробел в заключении.
Проверьте, что изменило само отображение
Установите одинаковые единицы и читаемый масштаб осей. Сверьте выбранный диапазон времени, включённые фильтры и способ представления данных. Одинаковая высота двух линий на картинке не означает одинаковое значение при разных шкалах.
В документации VCM Scanner фильтр задаёт условие допуска данных к отображению. Значит, при разных фильтрах Вы можете смотреть разные выборки из исходных записей. Сначала проверьте исходный участок без такого отбора, затем сохраните одинаковые обоснованные условия фильтрации для обоих файлов. Не переносите пример порога из инструкции в норму для двигателя.
Проверьте временные отметки и наличие разрывов. Если краткое событие представлено недостаточно подробно, сравнение пиков ненадёжно. Увеличение картинки не добавит отсутствующие измерения.
Запишите наблюдение и следующий шаг
Укажите, какие интервалы удалось сопоставить, что в них отличается и какие условия остались неизвестными. Формулировка «в выбранном режиме расхождение уменьшилось» точнее, чем «ремонт доказан», если остальные проверки ещё не выполнены.
Если общей области условий нет, закажите повторную запись по согласованному безопасному сценарию. Настройки выполняют на неподвижном автомобиле; водитель не работает со сканером во время движения. Испытание не должно требовать опасного режима или отключения систем безопасности ради красивого графика. Навык выбора каналов и чтения записи можно развивать по программе обучения ниже.
Карточка сравнения для двух логов
Заполните поля и передавайте карточку вместе с исходниками. Неизвестное так и обозначьте.
- Файл A / файл B / автомобиль / идентификация блока: ___.
- Вопрос сравнения и изменения между записями: ___.
- Каналы, источники, единицы; формулы при наличии: ___.
- Интервал A / интервал B; совпавшие и различающиеся условия: ___.
- Масштаб, фильтры, пропуски данных: ___.
- Наблюдаемое отличие: ___. Ограничение вывода: ___. Следующая проверка: ___.
