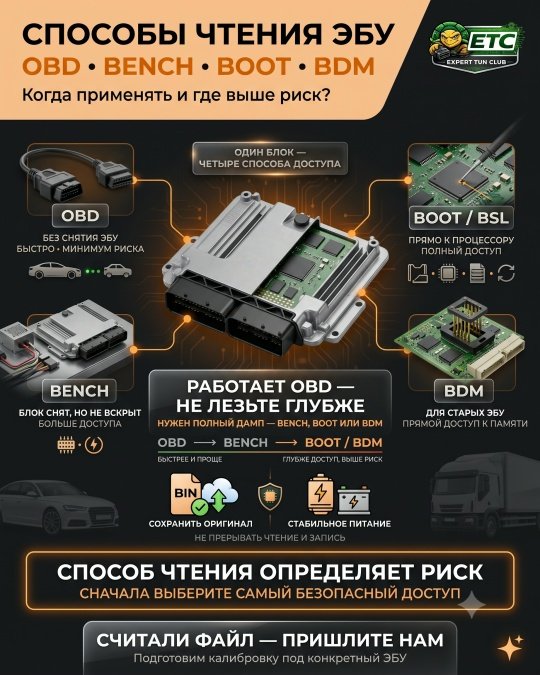

Способы чтения ЭБУ: OBD, BENCH, BOOT и BDM.
Когда какой применим и чем рискуете?
Разбираем четыре способа добраться до прошивки: что каждый даёт, где упирается, сколько занимает по времени и в каком случае вы рискуете получить кирпич.
Одинаково нужно и по легковым, и по коммерческой технике.
Прежде чем что-то калибровать, файл надо вычитать. Способ чтения определяет и время работы, и риск, и вообще возможность взяться за машину. Разложим по порядку, от самого простого к самому глубокому.
OBD: ЧЕРЕЗ ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ
Самый простой путь. Блок остаётся на машине, вы подключаетесь к разъёму и читаете. Плюсы очевидны: ничего не снимается и не вскрывается, времени уходит немного, обычно от нескольких минут до получаса. Минусы тоже есть.
Через OBD часто доступна только калибровочная зона, а не весь флеш. На современных машинах путь закрыт заводскими защитами, и без разблокировки блок просто не отдаст файл: свежие MD1 и MG1 у ряда марок именно такие.
Ещё важный момент: при записи через OBD растёт счётчик прошивок, который потом видно на сервисе.
Риск здесь минимальный, но он есть: прерванная запись или севший аккумулятор на середине превращают блок в кирпич. Поэтому стабильное питание обязательно.
БЕНЧ: БЛОК СНЯТ, НО ЭБУ НЕ ВСКРЫТ
Средний вариант. Блок снимается с машины и подключается на столе: питание и линия связи по схеме. Вскрывать корпус и паять не нужно. Так обходят часть ограничений OBD и получают более полный доступ, а на некоторых машинах это единственный способ, потому что заводом чтение по OBD не предусмотрено.
По времени дольше: добавляется снятие и установка блока, в сумме обычно от получаса до полутора часов в зависимости от того, где он стоит.
Риски: ошибка в распиновке или неверное питание могут повредить блок, поэтому схема подключения проверяется до подачи питания, а не после.
BOOT, ОН ЖЕ BSL: ПРЯМОЙ РАЗГОВОР С ПРОЦЕССОРОМ
Самый глубокий уровень. Блок вскрывается, и вы подключаетесь к выводам процессора, иногда через контактные площадки, иногда пайкой. Этот способ обходит программные защиты, потому что вы работаете с железом напрямую, и даёт полный доступ ко всей памяти. Именно boot нужен, когда OBD и бенч закрыты, когда требуется полный дамп, а не калибровочная зона, и когда блок уже окирпичен неудачной записью: софт не отвечает, а через boot его можно оживить.
Ещё нюанс: при таком чтении счётчик прошивок не увеличивается.
Риски самые серьёзные. Вскрытый корпус это нарушенные пломбы, а неаккуратная пайка на выводах процессора превращает блок в мусор. Добавьте статику и риск перегреть плату.
По времени это уже работа на час и больше, а с непривычным блоком и того дольше.
BDM: ДЛЯ БОЛЕЕ СТАРЫХ ПРОЦЕССОРОВ
BDM это отладочный интерфейс на процессорах прошлых поколений, куда подключаются через специальный порт на плате, обычно рамкой с подпружиненными иглами или пайкой.
По сути это тот же прямой доступ к памяти в обход штатной диагностики, только для своего класса блоков. На современных ЭБУ его вытеснили boot и BSL, но на технике постарше и на части коммерческих блоков BDM встречается до сих пор.
Риски и время примерно как у boot: вскрытие, аккуратность, час и больше.
КАК ВЫБИРАТЬ?
Логика простая. Работает OBD и он даёт то, что нужно, читайте по OBD, это быстрее и безопаснее всего. Не отдаёт файл или нужен полный дамп, идите на бенч. Закрыто и там или блок не отвечает вовсе, остаётся boot или BDM по типу процессора.
И отдельно помните про свежие защищённые блоки: там сначала разблокировка, а уже потом чтение любым способом.
ДВА ПРАВИЛА НА ЛЮБОМ СПОСОБЕ
Первое: сначала вычитать и сохранить оригинал, а лучше сразу в облако. Это ваша единственная страховка, если что-то пойдёт не так. Второе: стабильное питание и не трогать соединения во время процесса. Большинство кирпичей рождается не из-за сложности блока, а из-за просевшего напряжения или дёрнутого провода.
Считали файл любым из способов, пришлите его нам: соберём калибровку под конкретный блок, с корректными контрольными суммами и без аварийных режимов.
