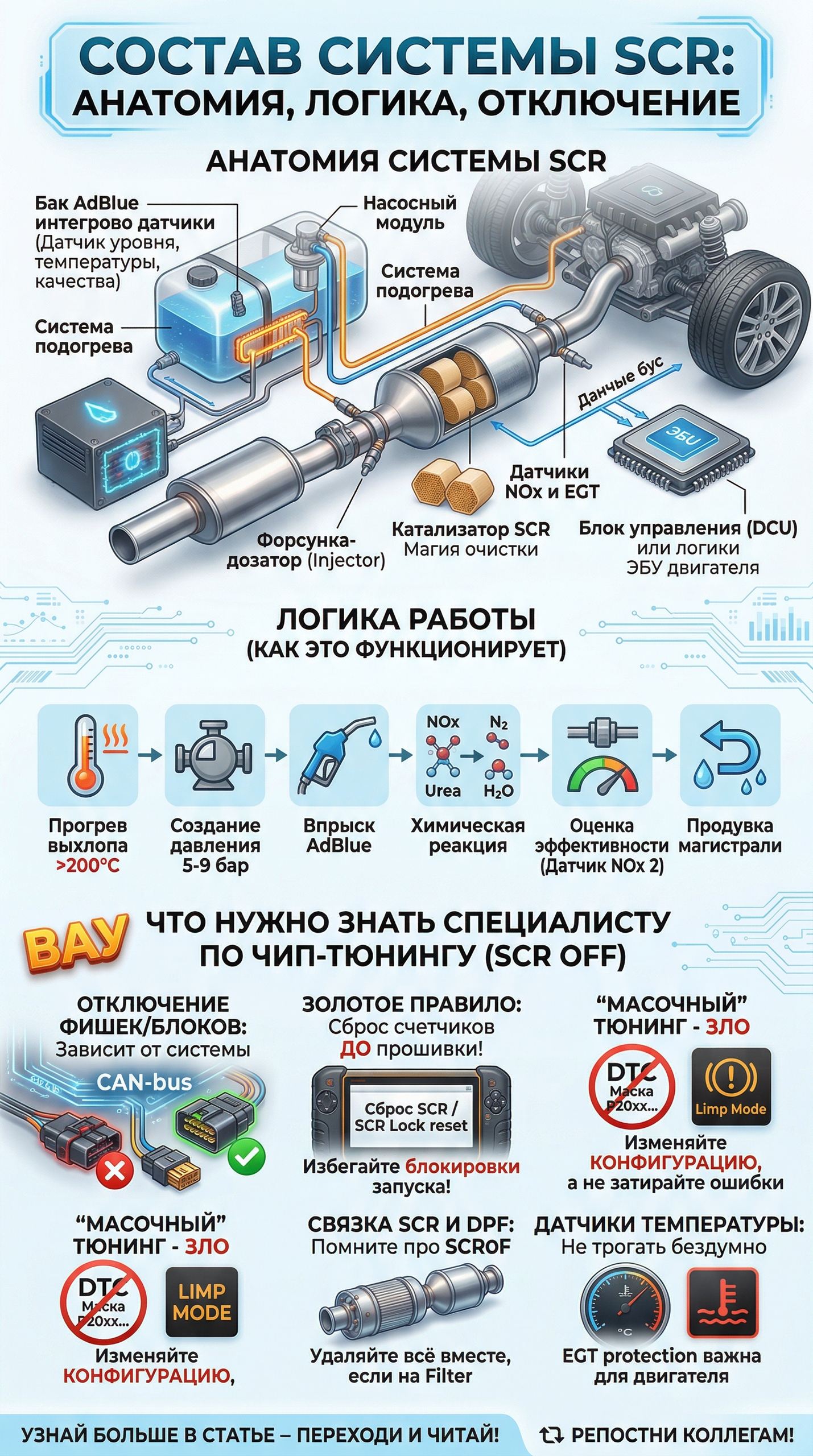

Состав системы SCR.
Часть 1. (Анатомия)
Чтобы грамотно отключить систему, нужно понимать, какие провода и фишки придется скидывать (или оставлять). Базовый набор системы SCR включает:
-Бак AdBlue. Внутри не просто пластик, а целый комбайн: датчик уровня, датчик температуры и (на свежих авто) датчик качества мочевины (ультразвуковой).
-Система подогрева. Мочевина замерзает при -11°C. Поэтому в баке, в насосе и на всех магистралях стоят нагревательные элементы. Это частая причина поломок зимой.
-Насосный модуль. Создает рабочее давление (обычно от 5 до 9 бар).
-Форсунка-дозатор (Injector). Стоит на выхлопной трубе, распыляет жидкость.
-Сам катализатор SCR. Керамические соты со специальным покрытием, где и происходит магия. Иногда объединен с сажевым фильтром (система SCRoF).
-Датчики NOx (Оксидов азота). Обычно их два: один до SCR, другой после. По ним блок видит, насколько эффективно идет очистка.
-Датчики температуры выхлопа (EGT). Стоят до и после SCR.
Блок управления (DCU). На некоторых авто (например, VAG, Mercedes) это отдельный блок (AdBlue Control Unit), общающийся с моторником по CAN-шине.
На других (многие Bosch EDC17/MD1) логика встроена прямо в ЭБУ двигателя.
Часть 2. Логика работы (Как это функционирует)
Система не льет мочевину постоянно. Логика ее работы строго алгоритмизирована:
-Прогрев выхлопа. Реакция разложения NOx невозможна “на холодную”. Система ждет, пока температура перед катализатором SCR не достигнет 200–250°C.
-Создание давления. Насос накачивает магистраль.
-Впрыск. ЭБУ рассчитывает дозу мочевины на основе расхода воздуха, температуры и показаний первого датчика NOx. Форсунка впрыскивает AdBlue в трубу перед миксером.
-Химическая реакция. Мочевина (CO(NH2)2) разлагается на аммиак (NH3) и углекислый газ. Аммиак в катализаторе SCR вступает в реакцию с оксидами азота (NOx). На выходе получаем безвредные азот (N2) и воду (H2O).
-Оценка эффективности. Второй датчик NOx нюхает выхлоп на выходе. Если оксидов азота много — система либо увеличивает дозу мочевины, либо зажигает “Check Engine” и запускает счетчик километров до блокировки запуска (тот самый “No start in 1000 km”).
-Продувка (ОЧЕНЬ ВАЖНО!). Когда клиент глушит мотор, насос включается в реверс и выкачивает мочевину из магистрали и форсунки обратно в бак. Это нужно, чтобы жидкость не замерзла в трубках и не порвала их, а также чтобы не кристаллизовалась в форсунке.
Часть 3. Что нужно знать специалисту по чип-тюнингу
А теперь самое интересное — нюансы отключения (SCR OFF). Забудьте про времена, когда можно было просто затереть маску ошибок в винолсе.
1. Отключение фишек / блоков.
Если система управляется отдельным блоком (DCU), правильное программное отключение почти всегда требует физического отключения этого блока от CAN-шины. Если его не отключить, он будет спамить в шину пакеты с ошибками или запросами на включение лампы на приборке. Если управление встроено в ЭБУ двигателя — отключаем фишки с датчиков NOx, насоса и форсунки (зависит от конкретного решения калибровщика).
2. Золотое правило: Сброс счетчиков ДО прошивки.
Это ошибка номер один у новичков. Если машина приехала с горящим табло «Запуск невозможен через 50 км», и вы просто зальете прошивку SCR OFF — машина через 50 км не заведется.
Сначала берем дилерский сканер (или хороший мультимарочник), делаем сброс системы SCR (Reset SCR adaptations / SCR Lock reset), добиваемся того, чтобы сообщение на приборке пропало, и только потом читаем/пишем прошивку.
3. “Масочный” тюнинг — зло.
Нельзя просто затереть ошибки по NOx и насосу в маске DTC (ошибки P20xx, P21xx). Блок не увидит ошибки, но алгоритм ограничения мощности (Limp Mode) или блокировки стартера отработает! Грамотное отключение подразумевает изменение конфигурации (переключателей / свитчей) в софте, чтобы ЭБУ “забыл”, что он укомплектован системой SCR.
4. Связка SCR и DPF (Сажевый фильтр).
Часто клиенты просят: “Отключи только мочевину, а сажу оставь”.
На старых системах (где SCR стоит отдельной банкой после DPF) это делается без проблем.
На новых системах (SCRoF - SCR on Filter), где мочевина впрыскивается прямо перед сажевым фильтром, это сложнее. Без мочевины температура в этой банке может измениться, и регенерация сажевика может проходить некорректно. На некоторых софтах корректно развести эти системы сложно, и приходится удалять всё вместе.
5. Датчики температуры — не трогать бездумно.
Если вы удаляете сажу и мочевину, не выкидывайте все датчики температуры выхлопа. ЭБУ всё еще должен понимать температуру турбины и выхлопа для корректной работы топливной аппаратуры и защиты двигателя от перегрева (EGT protection).
Система AdBlue — это сложный электрохимический комплекс. Чтобы стать крутым спецом, вы должны понимать логику ее работы лучше, чем дилерский диагност.
Всегда делайте диагностику перед прошивкой. Всегда сбрасывайте лимиты. Используйте проверенные решения от опытных калибровщиков, а не автоматические программы-удалители, которые сносят половину маски ошибок двигателя.
Удачи в работе, и пусть блоки не ложатся!
