Софт, калибровки, загрузчик: что есть что?
Всё, что нужно знать специалисту по чип-тюнингу
Введение
Когда начинающий специалист открывает дамп ЭБУ в HEX-редакторе, он видит бесконечные столбцы цифр и букв. Всё выглядит одинаково. Но внутри этого массива данных скрыта чёткая структура, и понимание этой структуры — то, что отделяет грамотного специалиста от человека, который просто «заливает прошивки».
Прошивка ЭБУ — это не монолитный файл. Она состоит из нескольких принципиально разных компонентов: программного кода (софта), калибровочных данных и загрузчика. Каждый из них выполняет свою задачу, хранится в определённом месте памяти, имеет свои правила работы. Путаница между ними — источник ошибок, которые могут дорого обойтись и Вам, и клиенту.
В этой статье разберём каждый компонент подробно: что это, где находится, зачем нужно и что произойдёт, если с ним что-то сделать неправильно.

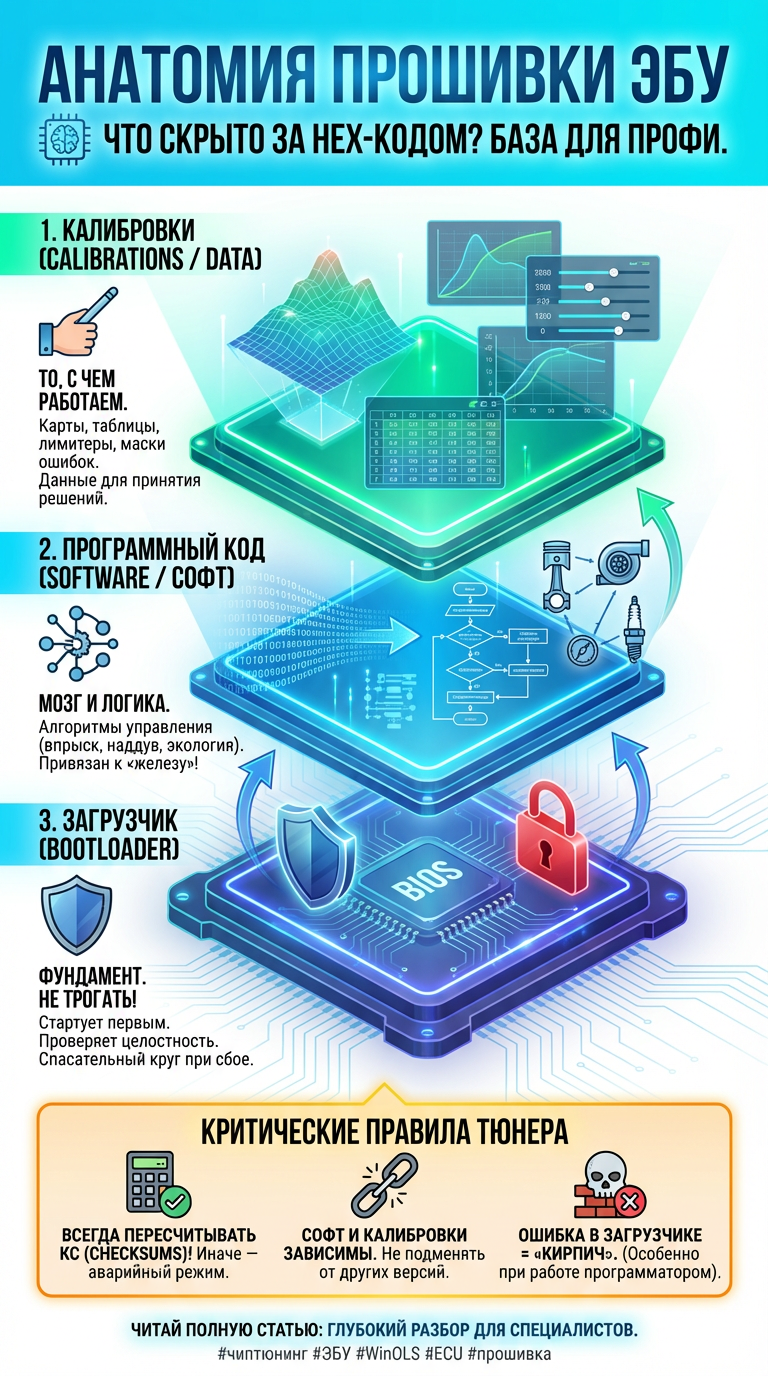

1. Общая картина: из чего состоит прошивка
Представьте ЭБУ как компьютер. У него есть операционная система, пользовательские настройки и BIOS. По аналогии:
Загрузчик (Bootloader) — это BIOS. Он запускается первым при подаче питания, проверяет целостность системы и передаёт управление основной программе. Без него блок не стартует вообще.
Программный код (Software / Софт) — это операционная система. Алгоритмы, которые управляют работой двигателя: логика впрыска, управление наддувом, диагностика, обработка сигналов с датчиков, защитные функции. Софт определяет как работает двигатель.
Калибровки (Calibrations / Data) — это пользовательские настройки. Таблицы, карты, числовые значения, по которым софт принимает решения. Калибровки определяют с какими параметрами работает двигатель: сколько топлива впрыснуть, какое давление наддува создать, при какой температуре включить вентилятор.
Это ключевое разделение. Софт — логика. Калибровки — данные для этой логики. Загрузчик — фундамент, на котором стоит всё остальное.
2. Загрузчик (Bootloader): фундамент, который нельзя трогать
Что это
Загрузчик — это небольшая программа, которая находится в защищённой области памяти процессора (обычно в начале адресного пространства внутренней Flash). Она выполняется первой при каждом включении ЭБУ.
Что он делает
При включении зажигания происходит следующая последовательность. Процессор стартует и передаёт управление загрузчику. Загрузчик инициализирует базовое оборудование: тактовый генератор, шины данных, контроллер памяти. Затем он проверяет целостность основной прошивки — как правило, через контрольные суммы или сигнатуры. Если всё в порядке — передаёт управление основному софту. Если прошивка повреждена — загрузчик остаётся активным и может принять новую прошивку через диагностический интерфейс (K-Line, CAN). Именно этот механизм используется при перепрограммировании через OBD.
Где находится
В подавляющем большинстве ЭБУ загрузчик расположен во внутренней Flash-памяти процессора. На блоках с процессорами Infineon TriCore это область PFLASH по начальным адресам (например, 0x80000000–0x8000FFFF). На процессорах Renesas SH7xxx — аналогично, в начале адресного пространства. На старых блоках с внешней Flash загрузчик может занимать первые сектора этой микросхемы.
Почему его нельзя трогать
Загрузчик — это единственная часть прошивки, повреждение которой делает блок полностью неработоспособным без применения специальных методов восстановления (BDM, JTAG, Boot Mode с аппаратным доступом к процессору).
Если Вы повредите калибровки — двигатель будет работать некорректно, но блок запустится. Если повредите основной софт — блок может перейти в аварийный режим, но загрузчик всё равно будет работать, и Вы сможете перезалить прошивку. Если повредите загрузчик — блок превращается в «кирпич». Он не отвечает по диагностике, не принимает прошивку, просто молчит.
Правило номер один: никогда не записывайте данные в область загрузчика, если Вы не понимаете на 100%, что делаете. При чтении/записи через OBD загрузчик обычно не затрагивается — этот механизм защиты реализован самим загрузчиком. Но при работе на столе (программатором напрямую с микросхемой) — никакой защиты нет, и Вы можете случайно перезаписать его.
Разновидности загрузчиков
В зависимости от производителя и поколения ЭБУ встречаются разные типы загрузчиков.
Штатный загрузчик (OEM Bootloader) — установлен производителем на заводе. Принимает прошивки только в определённом формате, часто с криптографической проверкой. Именно с ним работает дилерский сканер при обновлении ПО.
Модифицированный загрузчик — изменённая версия штатного, в которой сняты или ослаблены проверки безопасности. Иногда устанавливается для упрощения последующей перепрошивки. Использование модифицированного загрузчика — тема отдельная и требующая глубокого понимания.
Вторичный загрузчик (Secondary Bootloader / SWBL) — встречается в блоках Bosch. Это промежуточный слой между основным загрузчиком и прошивкой. SWBL загружается в оперативную память и выполняет фактическую запись Flash. Именно SWBL часто является «барьером» при попытке записи через OBD — если он не соответствует версии ЭБУ, перепрограммирование не начнётся.
Важное уточнение: когда Вы «прошиваете блок через OBD», на самом деле происходит следующее: Ваш инструмент связывается с загрузчиком, загрузчик (или SWBL) принимает данные, стирает нужные сектора Flash и записывает новую прошивку. Загрузчик сам себя при этом не перезаписывает — он работает из защищённой области.
3. Программный код (Software): мозг двигателя
Что это
Программный код — это скомпилированная программа, которая непосредственно управляет работой двигателя (или другого агрегата — АКПП, ABS, и т.д.). Это машинный код, который исполняется процессором ЭБУ в реальном времени, тысячи раз в секунду.
Что он делает
Софт содержит все алгоритмы управления. Основные из них включают:
Управление впрыском — алгоритм рассчитывает количество топлива, которое нужно впрыснуть в каждый цилиндр в каждом рабочем цикле. Он учитывает показания десятков датчиков: массового расхода воздуха, давления во впуске, температуры, положения коленвала, запроса водителя и многого другого.
Управление зажиганием (бензиновые двигатели) — расчёт оптимального угла опережения зажигания в каждом цикле, с учётом детонации, нагрузки, оборотов, температуры.
Управление наддувом — регулирование давления наддува через вестгейт или геометрию турбины (VGT/VNT). Софт задаёт целевое давление, отслеживает фактическое и корректирует управляющий сигнал в замкнутом контуре.
Управление экологическими системами — алгоритмы работы EGR, регенерации сажевого фильтра (DPF), дозирования мочевины (AdBlue/SCR), контроля катализатора.
Диагностика и самодиагностика — непрерывный мониторинг всех систем, фиксация ошибок (DTC), переход в аварийные режимы при обнаружении неисправностей.
Защитные функции — ограничение оборотов, защита от перегрева, защита от превышения давления наддува, защита трансмиссии по крутящему моменту.
Иммобилайзер — алгоритм обмена криптографическими кодами с ключом зажигания и модулем иммобилайзера.
Где находится
Программный код занимает основной объём Flash-памяти. В типичном ЭБУ Bosch EDC17 с 2 МБ внешней Flash софт может занимать от 1 до 1.5 МБ. Он располагается в определённых секторах, адреса которых зависят от конкретной модели ЭБУ.
Важный нюанс: софт привязан к железу
Программный код написан под конкретную аппаратную конфигурацию ЭБУ: тип процессора, частоту тактового генератора, распиновку портов ввода-вывода, тип и подключение драйверов форсунок и катушек. Софт от одной аппаратной ревизии ЭБУ не будет корректно работать на другой, даже если внешне блоки выглядят одинаково.
Что важно знать специалисту
При стандартном чип-тюнинге программный код обычно не изменяется. Тюнер работает с калибровками — таблицами и параметрами, которые софт использует для принятия решений. Однако есть ситуации, когда без модификации софта не обойтись.
Отключение программных функций — например, полное программное удаление DPF или EGR. Иногда недостаточно обнулить калибровки — нужно модифицировать сам алгоритм, чтобы он не генерировал ошибки и не уходил в аварийный режим.
Изменение лимитеров — некоторые жёсткие ограничения (например, максимальное давление наддува или абсолютный потолок оборотов) зашиты не в калибровках, а в программном коде как константы.
Патчинг защит — снятие криптографических проверок, отключение Tuning Protection и т.д.
Внимание: модификация программного кода требует знания ассемблера конкретного процессора и глубокого понимания логики работы алгоритмов. Это не та область, в которую стоит лезть без соответствующей подготовки. Ошибка в одном байте машинного кода может привести к непредсказуемому поведению — от некорректной работы до физического повреждения двигателя.
4. Калибровки (Calibrations): то, с чем работает тюнер каждый день
Что это
Калибровки — это числовые данные, которые программный код использует для принятия решений. Если софт — это формула, то калибровки — числа, которые подставляются в эту формулу.
Пример. Софт содержит алгоритм: «рассчитать количество впрыскиваемого топлива на основе оборотов двигателя, давления во впуске и запроса водителя». А калибровка — это конкретная трёхмерная таблица, в которой для каждой комбинации оборотов и нагрузки записано нужное количество топлива в миллиграммах.
Основные типы калибровочных данных
Карты (Maps) — двумерные или трёхмерные таблицы. Это основной инструмент тюнера. Карта имеет оси (например, обороты по горизонтали и нагрузка по вертикали) и значения в каждой ячейке. Именно карты Вы видите и редактируете в WinOLS, ECM Titanium и аналогичном ПО.
Примеры карт: основная карта впрыска (Fuel Map), карта целевого давления наддува (Boost Pressure Target Map), карта угла опережения зажигания (Ignition Timing Map), карта целевого давления в рампе (Rail Pressure Map), карта ограничения крутящего момента по запросу водителя (Driver Torque Request Limiter).
Скалярные параметры (Scalars) — одиночные числовые значения. Например: максимально допустимое давление наддува (аварийный лимит), ограничитель оборотов (rev limiter), ограничитель скорости (speed limiter), порог включения вентилятора охлаждения, длительность пилотного впрыска.
Одномерные таблицы (Curves) — зависимость одного параметра от другого. Например, коррекция впрыска от температуры охлаждающей жидкости или коррекция наддува от атмосферного давления (высотная коррекция).
Битовые флаги и переключатели (Switches / DTC Masks) — однобитовые или однобайтовые значения, которые включают или выключают определённые функции. Например, маска диагностических кодов (DTC ON/OFF) — позволяет отключить генерацию конкретной ошибки.
Где находятся
Калибровки хранятся в отдельной области Flash-памяти, обычно в конце адресного пространства (но это зависит от конкретного ЭБУ). В прошивках Bosch калибровочная область часто обозначается как «Data» или «Calibration Area» и может занимать от 256 КБ до 1 МБ.
Ключевой момент: калибровки и софт лежат в одном файле (дампе Flash), но логически они разделены. Именно поэтому можно изменить калибровки, не затрагивая программный код.
Как калибровки организованы в памяти
Это важно для понимания того, что Вы видите в HEX-редакторе.
Формат хранения данных. Значения в картах хранятся в бинарном формате — как правило, это целые числа (8-бит, 16-бит, 32-бит) с определённым масштабным коэффициентом. Например, давление наддува может храниться как 16-битное целое число, где 1 единица = 0.001 бар. То есть значение 1500 в ячейке карты означает 1.500 бар.
Оси карт. Оси (строки и столбцы) хранятся отдельно от самих данных, но рядом в памяти. Адрес осей обычно указан в дескрипторе карты или находится непосредственно перед массивом данных.
Дескрипторы (указатели на карты). Программный код обращается к картам через указатели — адреса в памяти, где расположена конкретная карта. Именно по дескрипторам ПО типа WinOLS находит карты автоматически (через DAMOS-файлы или A2L-описания).
К сведению: когда Вы «открываете прошивку в WinOLS» и видите красивые 3D-карты — программа на самом деле: находит в дампе дескрипторы карт (через базу данных или сигнатуры), по дескрипторам определяет адреса данных и осей, по формату хранения пересчитывает «сырые» числа в физические единицы (бар, мг, градусы), визуализирует результат. Вы редактируете физические значения, а ПО пересчитывает их обратно в бинарный формат и записывает в дамп.
Контрольные суммы калибровок
Калибровочная область защищена контрольными суммами. Это критически важный момент. Если Вы изменили хотя бы один байт в калибровках — контрольная сумма больше не совпадает, и ЭБУ это обнаружит.
Что происходит при несовпадении контрольных сумм — зависит от конкретного ЭБУ. Одни блоки перейдут в аварийный режим (limp mode). Другие просто зафиксируют ошибку. Третьи не запустят двигатель вообще. Некоторые современные блоки с RSA-подписью вообще откажутся выполнять модифицированную прошивку.
Поэтому после любого изменения калибровок необходимо пересчитать контрольные суммы. Профессиональный софт (WinOLS, ECM Titanium) делает это автоматически для известных типов ЭБУ. Но если Вы работаете с редким блоком или правите дамп вручную — это Ваша ответственность.
5. Как всё это связано между собой
Цепочка запуска ЭБУ
При повороте ключа зажигания происходит следующее. Подаётся питание на ЭБУ. Процессор начинает выполнять код с начального адреса — это загрузчик. Загрузчик инициализирует оборудование и проверяет целостность прошивки (контрольные суммы софта и калибровок). Если проверка пройдена — загрузчик передаёт управление основному софту. Софт начинает работу: инициализирует периферию, читает датчики, загружает калибровки из Flash в оперативную память. Иммобилайзер проверяет ключ. Если всё в порядке — разрешается запуск двигателя. Софт начинает рабочий цикл: каждые несколько миллисекунд рассчитывает количество топлива, угол зажигания, давление наддува и десятки других параметров — на основе калибровок.
Кто от кого зависит
Загрузчик не зависит ни от софта, ни от калибровок. Он работает автономно и является самым фундаментальным компонентом.
Софт зависит от загрузчика (загрузчик передаёт ему управление) и использует калибровки как данные. Но сам софт — это жёсткая программа, которая без калибровок просто не будет знать, какие значения подставлять.
Калибровки бесполезны без софта. Это просто набор чисел. Только программный код «знает», какая карта за что отвечает, как интерпретировать значения и что с ними делать.
Что это значит на практике
Когда Вы делаете чип-тюнинг, Вы чаще всего работаете только с калибровками. Вы меняете значения в картах впрыска, наддува, ограничителей — и двигатель начинает работать по-другому, потому что софт теперь подставляет другие числа в свои формулы.
Когда Вы «отключаете DPF программно» — Вы можете работать как с калибровками (обнуление карт регенерации, отключение контроля дифференциального давления), так и с софтом (патч алгоритма, чтобы он не генерировал определённые ошибки).
Когда Вы «прошиваете блок через OBD» — Вы общаетесь с загрузчиком, который принимает новую прошивку (софт + калибровки) и записывает её в Flash.
6. Практические следствия: что из этого вытекает для работы
Следствие 1: разделяйте при чтении и записи
При считывании дампа из ЭБУ всегда понимайте, что именно Вы считали. Полный дамп Flash содержит и софт, и калибровки (и, возможно, загрузчик — если чтение было через программатор, а не через OBD). При чтении через OBD некоторые инструменты считывают только калибровочную область (это зависит от конкретного инструмента и блока). Отдельно может считываться EEPROM — это не калибровки и не софт, это данные адаптаций, иммобилайзера и т.д. Всегда фиксируйте: что именно Вы считали, каким методом, какой размер файла и к какой области памяти он относится.
Следствие 2: не подменяйте софт, если не уверены
Если Вы переносите калибровки из одного блока в другой — убедитесь, что программный код (софт) на обоих блоках совместим. Калибровки от одной версии софта могут быть несовместимы с другой версией, даже если блоки одной модели.
Софт версии 1.0 может ожидать карту впрыска размером 16x16 по определённому адресу, а софт версии 2.0 — карту 20x20 по другому адресу. Если Вы запишете калибровки от версии 1.0 в блок с софтом 2.0 — результат будет непредсказуемым.
Важно: всегда проверяйте совпадение версии софта (Software Version) перед переносом калибровок. Эта информация обычно хранится в прошивке и читается диагностическим оборудованием.
Следствие 3: загрузчик — Ваш спасательный круг
Пока загрузчик жив — блок можно восстановить. Даже если Вы залили совершенно неправильные калибровки или повреждённый софт — загрузчик позволит перезаписать Flash заново. Это работает, потому что загрузчик находится в отдельной, защищённой области и не затрагивается при штатном перепрограммировании.
Исключение — если загрузчик сам был повреждён (при работе программатором напрямую) или если защита блока не позволяет загрузчику принять новую прошивку (Tuning Protection, активированная защита RSA).
Следствие 4: контрольные суммы — обязательный этап
После изменения калибровок контрольные суммы нужно пересчитать всегда. Без исключений. Это не «рекомендация» — это обязательное условие корректной работы. Инструменты вроде WinOLS делают это автоматически, но если Вы правите дамп вручную или используете ПО без поддержки чексумм — Вы должны позаботиться об этом сами.
Следствие 5: DAMOS и A2L — Ваши лучшие друзья
DAMOS-файл (или A2L-файл) — это описание структуры прошивки: какая карта где расположена, какие у неё оси, какой формат данных, какой масштабный коэффициент. По сути, это «карта сокровищ» для конкретной версии софта.
Если у Вас есть DAMOS для прошивки, с которой Вы работаете — Вы видите все карты, все параметры, все флаги. Без DAMOS — Вы работаете «вслепую», ориентируясь на опыт, базы данных WinOLS и сигнатурный анализ. Наличие или отсутствие DAMOS — это часто то, что определяет: займёт работа 30 минут или 3 дня.
7. Типичные ошибки начинающих
Ошибка 1: «Я залью прошивку от такого же автомобиля»
Два автомобиля одной модели и одного года могут иметь разные версии софта, разные аппаратные ревизии ЭБУ и разные калибровки (под разные рынки, нормы экологии, комплектации). «Такой же автомобиль» — не значит «такая же прошивка». Всегда проверяйте номер софта, номер калибровки и аппаратную ревизию.
Ошибка 2: «Я изменю калибровки и залью без чексумм»
На некоторых старых блоках это может сойти с рук — они не проверяют контрольные суммы или проверяют их мягко. Но на современных ЭБУ (EDC17, MED17, MD1 и новее) — это гарантированный аварийный режим или полный отказ запуска. Не надейтесь на удачу.
Ошибка 3: «Я запишу полный дамп в другой блок через программатор»
Полный дамп включает загрузчик. Если Вы записываете загрузчик от одного блока в другой с другой аппаратной ревизией — Вы можете «убить» донорский блок. Загрузчик инициализирует оборудование под конкретную аппаратную конфигурацию. Несовпадение = неработоспособность.
Ошибка 4: «Я отключу DPF, просто обнулив карту регенерации»
Иногда этого достаточно. Иногда — нет. Софт может отслеживать состояние DPF по множеству параметров: дифференциальное давление, температуры до и после фильтра, пробег с последней регенерации, количество сажи (расчётное). Если Вы убрали только карту регенерации, но оставили активными алгоритмы мониторинга — блок зафиксирует ошибку и может уйти в аварийный режим. Грамотное отключение — это комплексная работа с несколькими картами и, возможно, с патчингом софта.
Ошибка 5: «Я использую дешёвый/пиратский софт для чексумм»
Контрольные суммы — это не одна формула на все блоки. Каждое семейство ЭБУ имеет свой алгоритм, иногда — несколько. Неправильный пересчёт хуже, чем отсутствие пересчёта — Вы получите «корректную» контрольную сумму, которая на самом деле некорректна. Блок либо не запустится, либо будет работать непредсказуемо.
8. Краткая шпаргалка
Загрузчик — не трогать. Это фундамент. Повредили — блок «мёртв» без аппаратного доступа. При работе через OBD загрузчик не затрагивается. При работе программатором — будьте предельно аккуратны.
Софт — обычно не изменяется при стандартном тюнинге. Модификация нужна для сложных задач (удаление систем, патчинг защит). Требует знания ассемблера и архитектуры процессора. Софт привязан к аппаратной ревизии ЭБУ.
Калибровки — основное поле работы тюнера. Карты, параметры, лимитеры, маски ошибок. После изменения обязательно пересчитать контрольные суммы. Калибровки привязаны к версии софта.
Контрольные суммы — пересчитывать всегда. Без исключений.
EEPROM — отдельная область, не относится ни к софту, ни к калибровкам. Хранит данные иммобилайзера, адаптации, VIN. При тюнинге обычно не затрагивается, но при клонировании — критически важна.
Заключение
Понимание структуры прошивки — это не теоретическое знание «для общего развития». Это практический инструмент, который определяет качество Вашей работы. Когда Вы точно знаете, что загрузчик, софт и калибровки — это три разных компонента с разными функциями и разными правилами обращения, Вы перестаёте совершать ошибки, которые стоят денег и репутации.
Изучайте документацию на процессоры, разбирайтесь в форматах данных, работайте с профессиональным ПО. Чем глубже Вы понимаете, что происходит внутри ЭБУ на уровне байтов, тем увереннее и точнее будет Ваша работа. Это фундамент, на котором строится всё остальное. Удачи.
