Сканер, мультиметр и осциллограф: какой вопрос вы задаете машине?
Сканер показывает правдоподобное значение, а неисправность периодически возвращается. Это еще не значит, что датчик исправен или что сканер плохой. Выбранное измерение может просто не отвечать на вопрос, который сейчас нужно решить.

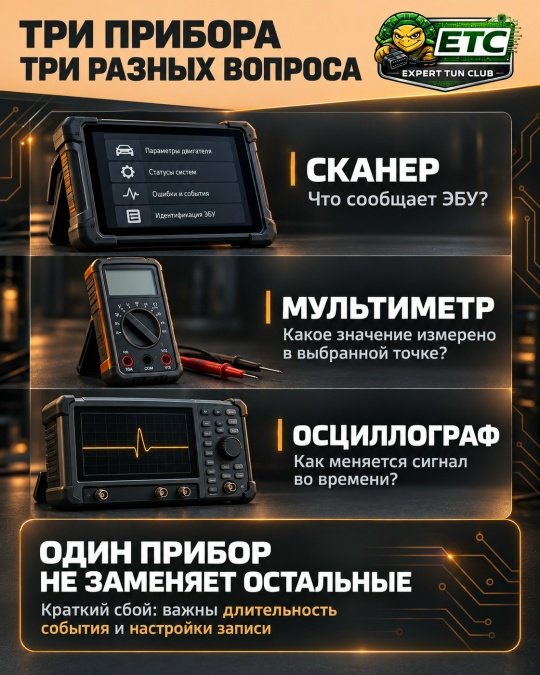

У трех привычных приборов разные задачи. Разница важна и на легковом автомобиле, и на грузовом: данные блока управления и электрический сигнал в проводке - не одно и то же наблюдение.
Сканер: что сообщает ЭБУ
Диагностический прибор получает параметры, коды ошибок и статусы от блока управления. Он помогает увидеть, что ЭБУ сообщает о работе системы и как это связано с режимом двигателя.
Но число в диагностическом канале уже прошло обработку внутри блока. График параметра в сканере не следует принимать за запись напряжения непосредственно на выводе датчика. Для короткого электрического сбоя эта разница особенно существенна.
Мультиметр: что происходит в выбранной точке
Мультиметр измеряет электрическую величину там, куда вы подключили щупы. Он нужен, когда вопрос относится к напряжению, току или сопротивлению конкретной цепи.
При кратком изменении сигнала многое зависит от возможностей прибора и режима измерения. Спокойное число на дисплее не доказывает, что во всем интересующем промежутке не было провала. Сначала определяем, какое событие хотим увидеть и достаточно ли для этого выбранного режима.
Осциллограф: как сигнал менялся во времени
Осциллограф позволяет записать электрический сигнал и рассмотреть его форму. Вместо одного значения вы получаете временную картину: когда возникло отклонение, сколько оно длилось и что происходило рядом.
Но сам факт подключения прибора не гарантирует, что событие попадет в запись. Важны точка измерения, длительность захвата и настройки записи. Иначе нужный момент останется за пределами наблюдения.
Как связать измерения
Если задача - понять реакцию управления, начинайте с доступных статусов и параметров ЭБУ. Если нужно проверить электрическую цепь, выбирайте измерение в соответствующей точке. Если жалоба связана с коротким пропаданием сигнала, нужен способ увидеть его во времени.
Приборы дополняют друг друга. Сканер дает контекст работы системы, а измерение в проводке помогает проверить электрическую сторону наблюдения. Не стоит назначать неисправную деталь только потому, что одно число на экране выглядит убедительно.
Перед следующей проверкой сформулируйте вопрос: нужен ответ ЭБУ, электрическая величина или форма сигнала? От этого зависит выбор измерения, а не от того, какой прибор первым оказался под рукой.
