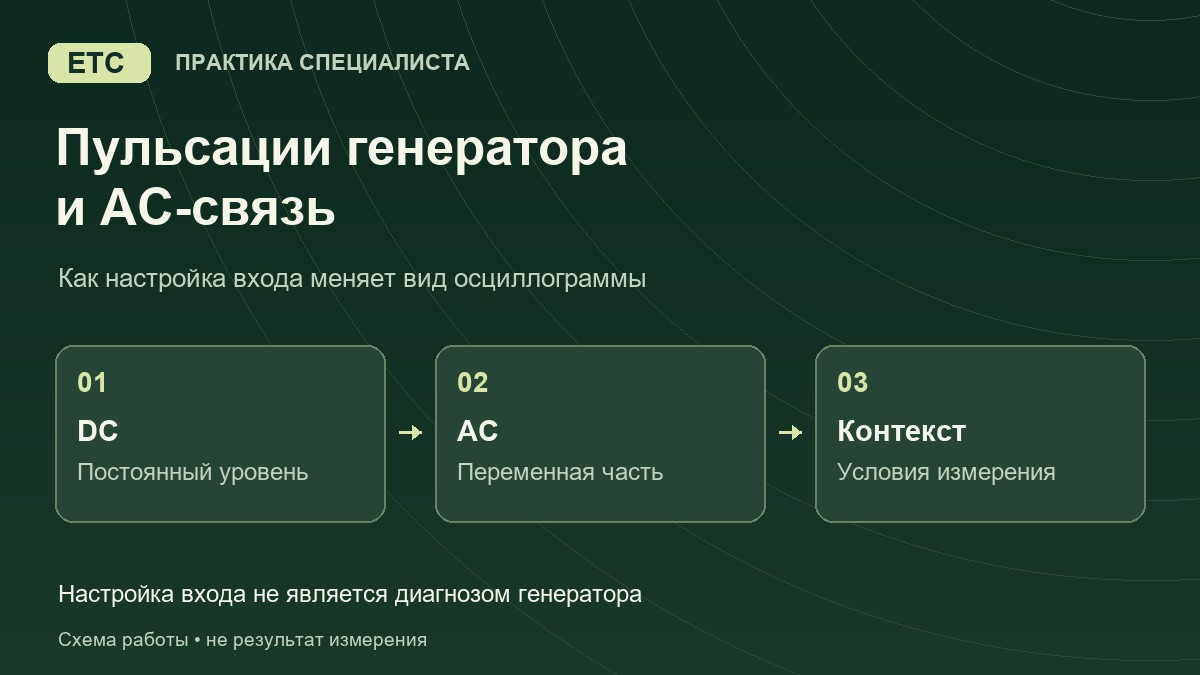

Для проверки пульсаций важно знать, какая связь входа выбрана у осциллографа. В режиме DC сохраняется постоянный уровень напряжения, а AC позволяет подробнее рассмотреть переменную составляющую. Линия около нуля после переключения на AC не означает, что генератор перестал заряжать аккумулятор.
Какой вопрос решает каждый режим
В документации PicoScope Automotive DC coupling сохраняет постоянную и переменную составляющие сигнала. AC coupling подавляет очень низкие частоты и убирает постоянное смещение. Так небольшие колебания можно рассмотреть при меньшем входном диапазоне.
Из этого следует граница интерпретации: по AC-записи нельзя определить напряжение относительно измерительной массы. Pico рекомендует сначала посмотреть сигнал в DC, затем исследовать детали переменной составляющей в AC. Для генератора это два разных вопроса: общий уровень в бортовой сети и пульсации на нём.
Речь идёт об осциллографической проверке низковольтной системы заряда. Режим AC на осциллографе не следует автоматически приравнивать к показанию мультиметра в режиме переменного напряжения: у приборов могут различаться обработка и полоса измерения. Эта статья не задаёт допустимую величину пульсаций для всех автомобилей.
Задайте условия до подключения
Найдите процедуру проверки для конкретного автомобиля и генератора. По ней выбирают точку измерения, режим двигателя, нагрузку и допустимый результат. Отдельно проверьте руководство осциллографа и щупа: допустимые входные уровни и подключение измерительной массы.
Закрепите провода и прибор так, чтобы они не попадали к ремню, шкивам и горячим деталям. Если безопасный доступ к указанной точке не обеспечен, не начинайте измерение. Переключение связи в программе не делает неподходящий щуп или опасное подключение допустимыми.
В карточке заранее оставьте место для режима двигателя и включённых потребителей. Запись «генератор проверен» без условий не позволяет коллеге воспроизвести проверку или понять, к какому режиму относится результат.
Сохраните исходный уровень в DC
При настроенном безопасном подключении получите DC-запись по процедуре автомобиля. Убедитесь, что сигнал помещается в диапазон и шкала читается. Сохраните файл с указанием точки измерения и состояния машины.
Не выбирайте диапазон только ради красивой крупной линии. Если часть сигнала обрезана границей, такую запись нельзя использовать для оценки полного размаха. Исправьте настройку и получите новый захват; первоначальный файл сохраните с пометкой об ограничении.
Для отчёта укажите, что именно оценивали: уровень напряжения в выбранной точке и конкретном режиме. Наличие этого файла ещё не означает, что выполнены все проверки системы заряда, предусмотренные изготовителем автомобиля.
Получите отдельную запись переменной составляющей
В PicoScope 7 Automotive выбор AC или DC находится в настройках канала: Vertical, Coupling Mode. После перехода на AC подберите диапазон для исследуемой составляющей и выполните новую запись при документированных условиях. Названия элементов относятся к приведённой документации Pico.
Подпишите новый файл как AC. Если между захватами изменились обороты, потребители или точка подключения, зафиксируйте это. Не представляйте два последовательных файла как одновременное измерение: за время переключения состояние машины могло измениться.
При просмотре сравнивайте записи с требованиями применимой процедуры, а не с единственной картинкой из интернета. Не назначайте замену диодного моста только по факту наличия переменной составляющей. Вывод должен опираться на условия теста, качество измерения и критерии для проверяемой системы.
Что проверить перед заключением
Откройте оба сохранённых файла. В каждом должны быть понятны связь входа, единицы, диапазон, временная шкала и режим автомобиля. Отдельно отметьте, применялись ли фильтры или иная обработка. Скриншот можно приложить для пояснения, но исходная запись нужна для повторного анализа.
Сформулируйте вывод узко: какие данные получены и с каким требованием они сравнены. Если подходящей нормы или процедуры нет, так и укажите. Это полезнее неподтверждённого заключения «генератор исправен» либо «диоды пробиты». Для дальнейшего изучения системы заряда ниже есть профильный курс.
Карточка двух записей
Заготовка предназначена для Ваших измерений; это не результат проверки реального автомобиля.
- Автомобиль / генератор / источник процедуры: ___.
- Осциллограф / щуп / точка подключения / измерительная масса: ___.
- DC-файл / диапазон / обороты / потребители: ___.
- AC-файл / диапазон / обороты / потребители: ___.
- Изменения между захватами / обработка / ограничения: ___.
- Критерий из документации / наблюдение / следующий шаг: ___.
