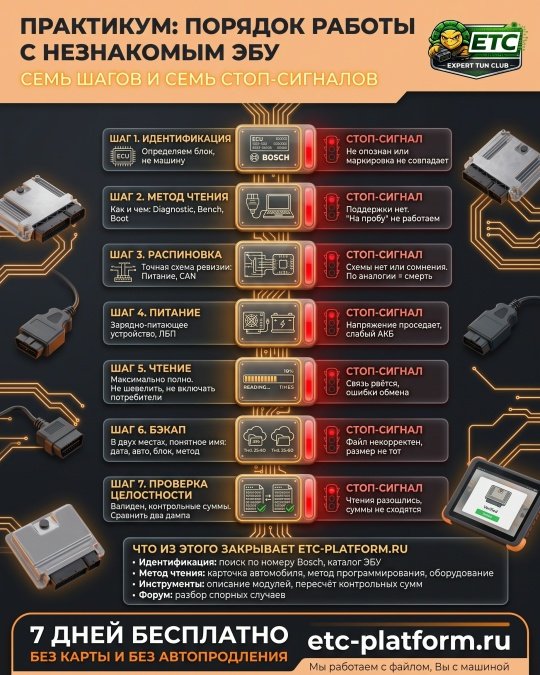

ПРАКТИКУМ: ПОРЯДОК РАБОТЫ С НЕЗНАКОМЫМ ЭБУ.
СЕМЬ ШАГОВ И СЕМЬ СТОП-СИГНАЛОВ
Убитый блок почти никогда не результат сложности задачи.
Это результат пропущенного шага: подключились по похожей распиновке, начали читать на слабом аккумуляторе, не проверили дамп. Ниже порядок, который закрывает эти ситуации, и на каждом шаге условие, при котором нужно остановиться, а не пробовать дальше.
ШАГ 1. ИДЕНТИФИКАЦИЯ
Определяем не машину, а блок. Маркировка на корпусе, номер производителя, аппаратная ревизия, версия программного обеспечения. Эмблема на капоте не говорит ничего: в пределах одной модели встречаются разные блоки, а в пределах одного блока - разные ревизии с разными методами работы.
Стоп-сигнал: блок не опознан однозначно, либо маркировка не соответствует тому, что должно стоять на этой машине.
Второе означает донорский блок или чужое вмешательство до Вас, и это меняет весь план работы.
ШАГ 2. МЕТОД ЧТЕНИЯ
Выясняем, как именно читается конкретная ревизия: через диагностический разъём, на столе или через служебный режим.
И чем - какой инструмент, какой модуль или лицензия, есть ли решение под защищённые версии.
Стоп-сигнал: поддержки Вашим оборудованием нет либо она под вопросом. Отдать машину коллеге дешевле, чем восстанавливать блок. Соседним методом «на пробу» здесь не работают.
ШАГ 3. РАСПИНОВКА
Для работы на столе нужна точная схема под конкретную ревизию: питание, масса, линии связи, служебные выводы, необходимые резисторы и перемычки.
Стоп-сигнал: схемы для этой ревизии нет, или найденная вызывает сомнения. Подключение по аналогии с похожим блоком - самый короткий путь к физически мёртвому железу. Ошибку на этом шаге не исправит никакой софт.
ШАГ 4. ПИТАНИЕ
Стабильный источник с запасом по току на всю процедуру. На автомобиле - зарядно-питающее устройство, а не бытовая зарядка. Проверяем напряжение под нагрузкой, состояние аккумулятора, качество клемм и соединений.
На столе - лабораторный источник с контролем тока.
Стоп-сигнал: напряжение проседает, аккумулятор слабый, нормального источника под рукой нет. Не начинаем. Это самая частая причина потерянных блоков, и осенью, когда аккумуляторы садятся, она выходит на первое место.
ШАГ 5. ЧТЕНИЕ
Читаем максимально полно из того, что позволяет метод. Во время процесса не трогаем зажигание, двери, потребители, не шевелим кабели, не запускаем параллельно другой софт.
Стоп-сигнал: связь рвётся, процесс идёт нештатно долго, появляются ошибки обмена. Останавливаемся и ищем причину в питании, кабеле или контакте. Пятый перезапуск вслепую - это уже не чтение, а лотерея.
ШАГ 6. БЭКАП
Сохраняем вычитанное минимум в двух местах и сразу даём понятное имя: дата, автомобиль, блок, метод чтения, пометка «до работ». Проверяем, что файл открывается и имеет ожидаемый размер. Ничего не переписываем поверх.
Стоп-сигнал: файл сохранился некорректно, размер не соответствует типу дампа, имя неинформативное. Дальше не идём: без подтверждённого бэкапа любое следующее действие необратимо.
ШАГ 7. ПРОВЕРКА ЦЕЛОСТНОСТИ
Убеждаемся, что дамп валиден. Размер соответствует типу чтения, структура узнаваема, идентификаторы внутри файла совпадают с блоком, контрольные суммы сходятся, нет пустых областей там, где их быть не должно.
Лучший способ проверки - прочитать второй раз и сравнить два дампа побайтно. Совпали - файл достоверный. Не совпали - проблема в связи или питании, и работать с таким файлом нельзя.
Стоп-сигнал: два чтения разошлись, контрольные суммы не сходятся, в дампе подозрительные области. Такой файл не отправляется в работу и тем более не пишется обратно.
ЧТО ИЗ ЭТОГО ЗАКРЫВАЕТ ETC-PLATFORM.RU
Первые три шага - это ровно та информация, на сбор которой обычно уходит от получаса до полдня по чатам и закладкам.
Идентификация: поиск по номеру производителя Bosch на корпусе и каталог ЭБУ - от маркировки к карточке блока.
Метод чтения: карточка автомобиля или блока показывает метод программирования и нужное оборудование. Причём то, что Вы отметили в профиле как имеющееся в наличии, подсвечивается зелёным - решение «берусь или нет» принимается за секунду.
Распиновка: схемы подключения в карточке блока, для работы на столе.
Инструменты: описание всех модулей PCMflash и Combiloader с подробной справкой, пересчёт контрольных сумм для MED17 и EDC17, расшифровка кодов неисправностей и Hex-редактор в разделе «Софт».
Спорные ситуации: форум, где похожий случай с большой вероятностью уже разбирали.
Проверить поддержку конкретной ревизии до того, как машина заехала в бокс, - это и есть разница между спокойной работой и объяснениями перед владельцем.
ЧТО ГОВОРИТЬ КЛИЕНТУ НА СТОП-СИГНАЛЕ?
Про отказ: «Ваш блок мне сейчас не закрыть штатным способом. Рисковать Вашей машиной не буду, дам контакт того, кто сделает».
Про питание: «Сначала поставлю нормальное питание. Прерванная запись стоит дороже всей работы».
Про проверку: «Прочитаю дважды и сравню. Если файлы разойдутся, значит связь нестабильна, и запись делать рано».
ЧТО НЕ ОБСУЖДАЕТСЯ?
Сначала диагностика, потом прошивка.
Стоковый файл сохраняется всегда и до любых действий. Контрольные суммы пересчитываются под конкретный блок. Ошибки убираются на уровне причины.
Заводские защиты корректируются, но не удаляются. Стабильное питание с запасом по току при чтении и записи.
Мы работаем с файлом, Вы с машиной.
Семь шагов выше - Ваша зона ответственности, калибровка по проверенному дампу - наша.
Пришлите вычитанный файл и опишите задачу
