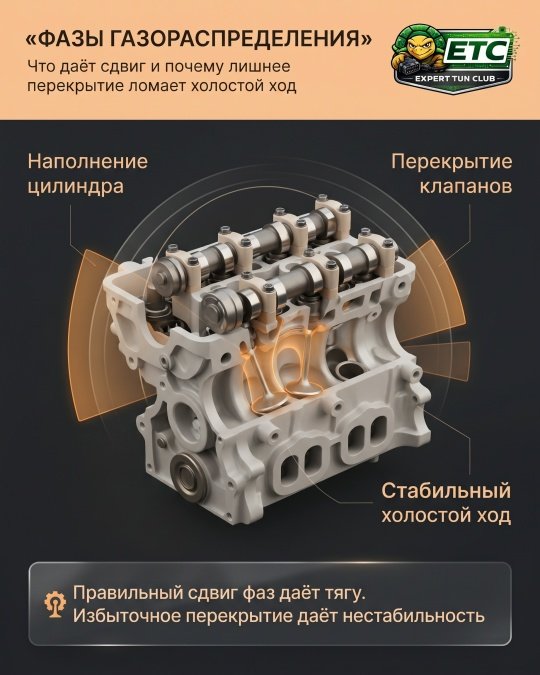

ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ.
ЧТО ДАЁТ СДВИГ, ГДЕ ФИЗИЧЕСКИЙ ПРЕДЕЛ И ПОЧЕМУ «ПОБОЛЬШЕ ПЕРЕКРЫТИЯ» ЛОМАЕТ ХОЛОСТОЙ ХОД?
Фазы - самый недооценённый инструмент в калибровке бензинового мотора.
Наддув все крутят охотно, а фазами занимаются реже, хотя именно они определяют, будет полка ровной или с ямой.
И именно на них чаще всего ломают машину те, кто действует по принципу «сделай пошире».
ЧТО ТАКОЕ СДВИГ ФАЗ?
Это изменение момента открытия и закрытия клапанов относительно положения коленчатого вала.
Фазовращатель поворачивает распредвал в пределах своего механического диапазона, а блок управления задаёт нужное положение картами по оборотам и нагрузке.
Управление идёт давлением масла через клапан, а обратная связь - по датчику положения вала. Это важно для понимания: фазы не «выставляются», они отрабатываются с задержкой и зависят от состояния масляной системы.
ЧТО ДАЁТ ВПУСКНОЙ ВАЛ?
Раннее закрытие впускного клапана улучшает наполнение на низких оборотах и даёт момент внизу.
Позднее закрытие работает на верхах: инерция потока продолжает набивать цилиндр после нижней мёртвой точки.
Плата за поздние фазы - потеря на низах. Часть заряда выталкивается обратно во впуск, пока клапан ещё открыт.
Отсюда и берётся смысл управляемых фаз: одна и та же деталь работает по-разному в разных зонах, и задача калибровщика - расставить положения так, чтобы переход между зонами не ощущался.
ЧТО ДАЁТ ВЫПУСКНОЙ ВАЛ И ПЕРЕКРЫТИЕ?
Перекрытие - это период, когда впускной и выпускной клапаны открыты одновременно.
На высокой нагрузке оно полезно.
Свежий заряд продувает камеру, на турбомоторе помогает раскрутить турбину и снижает температуру выпуска, а насосные потери падают.
На частичной нагрузке перекрытие даёт внутреннюю рециркуляцию: часть отработавших газов остаётся в цилиндре, снижая температуру сгорания.
Именно поэтому современный мотор с фазовращателями меньше нуждается во внешней рециркуляции на частичных режимах.
ПОЧЕМУ «ПОБОЛЬШЕ ПЕРЕКРЫТИЯ» ЛОМАЕТ ХОЛОСТОЙ ХОД И ХОЛОДНЫЙ ПУСК?
На холостом ходу во впуске большое разрежение.
При широком перекрытии отработавшие газы забрасывает обратно во впуск, доля остаточных газов в цилиндре растёт, смесь разбавляется.
Результат - нестабильное горение, плавающие обороты, пропуски и дёрганье.
На холодном моторе всё то же самое, только хуже.
Топливо плохо испаряется, стенки холодные, смесеобразование и без того на пределе. Добавьте разбавление отработавшими газами - и получите тяжёлый пуск, тряску на прогреве и ошибки по пропускам.
Есть и третий момент, про который забывают.
При пуске давления масла ещё нет, и фазовращатель механически зафиксирован в парковочном положении. Требовать от него сдвига в этот момент бессмысленно: он туда физически не пойдёт.
Поэтому завод держит минимальное перекрытие на холостом ходу и на прогреве, а расширяет его по мере роста нагрузки и температуры. Это не заводская осторожность, это условие устойчивой работы.
ГДЕ ФИЗИЧЕСКИЙ ПРЕДЕЛ?
Механический диапазон поворота муфты ограничен конструкцией. Дальше не даёт железо, и никакая карта этого не изменит.
Скорость перемещения ограничена давлением и расходом масла.
На холодном густом масле и на низких оборотах фазы идут медленно, и строить калибровку на быстром переходе в этих условиях нельзя.
Отдельный предел - зазор между клапанами и поршнем. На моторах с плотной геометрией агрессивный сдвиг заканчивается контактом, и это уже не про калибровку.
И последнее: блок контролирует рассогласование запроса и факта. Если фазы не приходят в заданное положение за отведённое время, появляется ошибка и снижение отдачи.
КАК ЭТО ВИДНО В ЛОГАХ?
Пишите запрос и факт положения по каждому валу, обороты, нагрузку и температуру масла.
Замедление на холодном масле - норма.
Постоянное отставание факта от запроса на прогретом моторе - механика: уровень и качество масла, забитый управляющий клапан, износ муфты, растянутая цепь.
Правило прежнее: сначала находим причину, потом трогаем файл. Фазы, которые не идут за заданием, никакой калибровкой не лечатся.
ЧТО ЭТО ЗНАЧИТ ДЛЯ КАЛИБРОВКИ?
Первое: фазы - часть модели наполнения.
Сдвиг меняет эффективное наполнение цилиндра, а от наполнения блок считает топливо и расчётный момент. Правка фаз без согласования с моделью ломает расчёт для всего остального.
Второе: карты фаз должны меняться плавно.
Ступенька в карте по нагрузке или оборотам ощущается как рывок, и владелец назовёт это провалом, хотя мотор просто отрабатывает то, что вы написали.
Третье: фазы и угол опережения зажигания связаны.
Изменили наполнение и долю остаточных газов - изменился детонационный запас. Карты угла пересчитываются следом, а не остаются как были.
ДИЗЕЛЬ: ЗДЕСЬ ИНАЧЕ
Переносить эту логику на дизель нельзя.
Управляемые фазы там встречаются заметно реже, а там, где есть, решают другие задачи - в основном термоменеджмент выпуска. Смесеобразование, перекрытие и работа с наполнением у дизеля устроены по-своему, и это отдельный разговор.
ФОРМУЛИРОВКИ
Про тряску после чужой работы: «Мотор исправен. Ему задали такое положение клапанов, при котором на холостом ходу смесь разбавляется отработавшими газами. Это правится файлом».
Про пределы: «Диапазон поворота ограничен конструкцией. Дальше не даст железо, а не программа».
Про масло: «Фазы работают давлением масла. Пока масло старое и густое, они будут отрабатывать медленно, и калибровка тут ни при чём».
