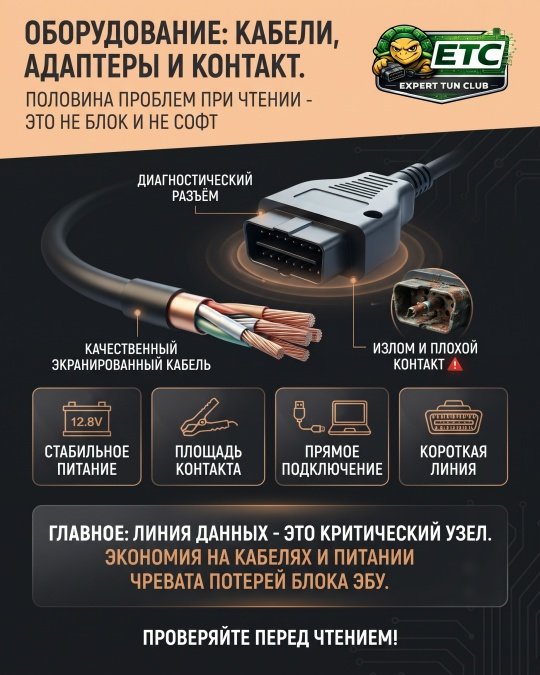

ОБОРУДОВАНИЕ: КАБЕЛИ, АДАПТЕРЫ И КОНТАКТ.
ПОЛОВИНА ПРОБЛЕМ ПРИ ЧТЕНИИ - ЭТО НЕ БЛОК И НЕ СОФТ
Сценарий знакомый: чтение обрывается, инструмент ругается, начинается поиск другого софта и разговоры о том, что блок закрытый.
А причина в это время сидит в разъёме, в изломанном кабеле или в плохой массе.
Разбираем, что проверять и на чём нельзя экономить.
ПОЧЕМУ ГРЕШАТ НА БЛОК И НА СОФТ?
Потому что соединение не видно. Кабель снаружи целый, разъём на месте, напряжение вроде есть.
А обмен данными при этом идёт на скорости, где качество линии решает всё. Потеря пары пакетов - и процедура рвётся, хотя ни блок, ни программа ни при чём.
Цена вопроса разная: при чтении Вы просто теряете время, при записи можете потерять блок.
ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ
Первое, что смотрим на машине.
Разбитые и подгоревшие ламели, ослабленные контакты, грязь и окисление. На возрастной машине этот разъём мог пережить не одну сотню подключений.
Питание и масса на разъёме проверяются не мультиметром на холостую, а под нагрузкой: просадка вылезает именно тогда.
И отдельный пункт, про который забывают: посторонние устройства на шине.
Трекеры, страховые маячки, сигнализации, установленные в разъём или врезанные в проводку, участвуют в обмене и создают помехи. Перед чтением всё лишнее с шины снимается.
КАБЕЛИ И ПЕРЕХОДНИКИ
Самое частое место обрыва - излом у корпуса разъёма. Снаружи кабель выглядит целым, внутри жила уже сломана и работает через раз.
Дешёвый кабель без экранирования собирает наводки, и это проявляется как случайные ошибки обмена в разных местах процедуры.
Тонкое сечение даёт падение напряжения там, где по кабелю идёт питание блока.
Про переходники правило простое: каждое дополнительное соединение - это две новые точки отказа.
Собранная из трёх переходников связка может работать месяцами, а подвести именно на записи.
РАБОТА НА СТОЛЕ
Здесь требования жёстче, потому что права на ошибку почти нет.
Зажимы должны давать площадь контакта, а не касание одной точкой. Контакты колодки блока зачищаются.
Номиналы резисторов и перемычек ставятся точные, а не «примерно такие».
Скрутки и примотки изолентой недопустимы: на служебных режимах они дают именно тот результат, за который потом платят новым блоком.
ПИТАНИЕ И МАССА
Стабильный источник с запасом по току - обязательное условие, а не рекомендация.
Масса должна быть общей и короткой. Разные точки массы для питания и для инструмента - классическая причина ошибок обмена, которую ищут неделями.
Провода питания берутся с запасом по сечению, а не те, что были под рукой.
Осенью это становится критичнее: аккумуляторы слабеют, и напряжение проседает там, где летом всё проходило нормально.
ПОМЕХИ, О КОТОРЫХ НЕ ДУМАЮТ
Работающий рядом сварочный аппарат или компрессор влияет на линию, и это не суеверие.
Отдельная классика - ноутбук, подключённый к дешёвой зарядке. Импульсный блок питания без нормальной фильтрации создаёт помехи, которые приходят прямо в линию связи.
Простое правило: на время чтения и записи ноутбук работает от собственной батареи.
Туда же USB-хабы и длинные USB-удлинители. Инструмент подключается напрямую в порт, без промежуточных звеньев.
КАК ПОНЯТЬ, ЧТО ДЕЛО В СОЕДИНЕНИИ?
Ошибка возникает каждый раз в разном месте процедуры, а не в одной и той же точке.
Два подряд выполненных чтения дают разные дампы.
Помогает пошевелить кабель или переподключить разъём.
Тот же блок на другой машине читается нормально.
В логе инструмента таймауты и ошибки обмена, а не отказ идентификации.
Если картина такая - искать надо в линии, а не в софте.
ПОРЯДОК ПРОВЕРКИ
Осмотреть разъём машины и колодку блока, зачистить при необходимости.
Снять с шины все посторонние устройства.
Проверить напряжение и массу под нагрузкой, а не на холостую.
Подключить стабильный источник питания с запасом по току.
Собрать линию максимально короткой и без переходников.
Ноутбук перевести на батарею, убрать хабы и удлинители.
Прочитать дважды и сравнить дампы.
ЧЕМ НЕ ЭКОНОМИТЬ
Кабели и жгуты под свой инструмент.
Универсальный набор с рынка обходится дороже в первый же неудачный день.
Зарядно-питающее устройство для работы на машине и лабораторный источник для стола.
Зажимы и наконечники.
И запасной кабель: он нужен ровно в тот момент, когда машина уже разобрана, а клиент ждёт.
Сравните это с ценой одного убитого блока вместе с его доставкой и восстановлением. Комплект хороших кабелей стоит меньше.
ГРУЗОВЫЕ
Здесь всё то же самое, только жёстче.
Длинная проводка, вибрация, влага и коррозия в разъёмах, бортовая сеть на другое напряжение.
Разъёмы часто в грязи, а доступ к ним неудобный. Соблазн подключиться «как получится» велик, и именно на этом теряют блоки.
Мы работаем с файлом, Вы с машиной.
Чистое чтение - Ваша часть работы, и от него зависит всё, что мы сделаем дальше.
