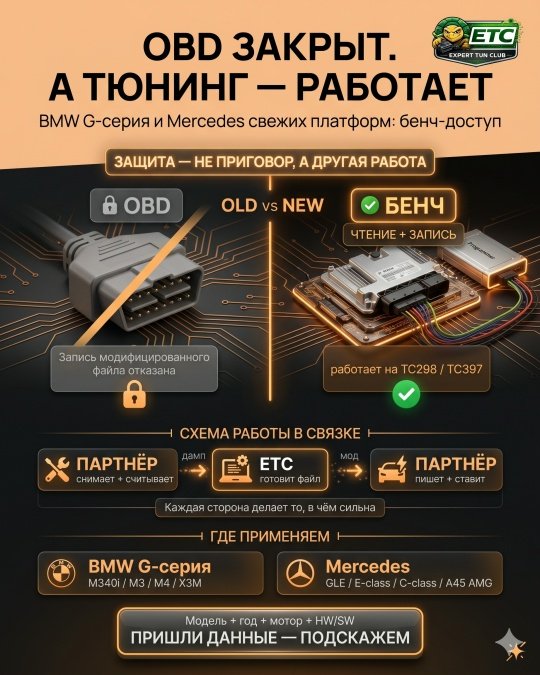

OBD закрыт. Что делать с BMW G-серии и Mercedes свежих платформ
С 2018 года рынок чип-тюнинга изменился. На многих свежих моделях производители закрыли запись модифицированных файлов через диагностический разъём, и привычная схема «считал через OBD за полтора часа, отдал клиенту» здесь не работает. СТО, годами работавшие с BMW и Mercedes, сталкиваются с тем, что клиент с M340i или GLE 350d приезжает, а калибровщик отвечает: «через OBD не закрыть». Разберём, как с этим работать.
ПОЧЕМУ ПРОИЗВОДИТЕЛИ ЗАКРЫЛИ OBD?
Два параллельных процесса. Первый: ужесточение экологических норм Euro 6d с 2017–2018 годов потребовало жёстче контролировать вмешательство в работу двигателя. Tamper-detection стал юридическим требованием.
Второй: регуляция UNECE R155 (с 2022 года) обязывает производителей внедрять кибербезопасность в архитектуру автомобиля. SecOC и Secure Boot стали стандартом.
На практике через OBD-разъём вы по-прежнему считываете DTC, смотрите live data, выполняете базовую диагностику. Но прошить модифицированный калибровочный файл система отвечает отказом. Запросы Mode 27 для калибровочных операций требуют ключей производителя или проверяют подпись файла перед записью.
ЧТО ЗНАЧИТ «ДОСТУП ЧЕРЕЗ БЕНЧ» НА ПРАКТИКЕ?
Если коротко: блок снимается с автомобиля, подключается к программатору на столе, читается и пишется через специализированные процедуры. Это не «другая кнопка в программе», это другой класс работы.
Для СТО, у которой есть только OBD-программатор уровня KESS, переход на бенч означает: нужен инструмент с поддержкой бенч-режима для Tricore TC298/TC397, лабораторный блок питания на 10–20 А, бенч-кабели под конкретные блоки, актуальная распиновка под ревизию HW. Инвестиция от 300 до 800 тысяч в зависимости от уровня инструментов. Альтернатива — работать в связке с калибровщиком, у которого инфраструктура уже есть.
КАКИЕ АЛЬТЕРНАТИВЫ ОТКРЫТЫ?
Бенч-режим — основной способ работы со свежими защищёнными блоками. Питание через специальные точки, активация BOOT-режима через подтяжку линии, чтение/запись через специализированный протокол.
Boot через JTAG/DAP — следующий уровень. На самых защищённых блоках работа идёт через отладочный интерфейс на плате. Точки не подписаны, нужна точная карта от инструмента. Это уровень электронщика.
Unlock-процедуры. На отдельные платформы (Mercedes MD1CP001) существуют коммерческие unlock-решения от производителей инструментов (bFlash и аналоги). Платная услуга, но решает задачу.
Что не работает. Попытки записать модифицированный файл через OBD на свежем защищённом блоке. Гарантированный отказ системы, иногда блок уходит в защитное состояние и требует bench-восстановления.
ЛОГИСТИКА: ПАРТНЁР-СТО И КАЛИБРОВЩИК
Разделение зон ответственности чёткое.
Партнёр на стороне автомобиля. Принимает машину, согласует объём работ с владельцем, снимает ЭБУ. Подключает к бенч-стенду, считывает полный дамп. Фиксирует HW и SW.
Калибровщик на стороне файла. Получает дамп от партнёра. Анализирует оригинал на чистоту. Готовит индивидуальную калибровку. Корректно пересчитывает чексаммы и подписи под актуальную ревизию SW. Передаёт готовый файл партнёру.
Партнёр на стороне записи. Получает готовый мод, записывает на снятый блок через бенч, проверяет целостность. Ставит блок на машину, подключает разъёмы, проверяет запуск, снимает контрольный лог.
Схема работает потому, что каждая сторона делает то, в чём сильна. Партнёру не нужно инвестировать в подписки и базы файлов на десятки платформ. Калибровщику не нужно физически работать с машиной в чужом городе.
ПО МОДЕЛЯМ: ГДЕ КАКОЙ БЛОК?
BMW M340i (G20). Мотор B58, блок MG1CS024. OBD на свежих SW закрыт. Работа через бенч. Stage 1 — реалистично +50–80 л.с. на здоровом железе.
BMW M3 G80 / M4 G82. Мотор S58, блок MG1CS024 или MG1CS201 в зависимости от ревизии. Полная защитная экосистема: Secure Boot, SecOC, шифрование. Бенч с unlock-процедурой.
Mercedes GLE 350d (W167) с OM656. Дизельный 3.0L Inline-6, блок MD1CP001. OBD закрыт, бенч с unlock. Stage 1 даёт +50–70 л.с. и +100–150 Нм, плюс возможно отключение AdBlue и DPF.
Mercedes E-class W213 facelift (с 2020 года). На свежих OM654/OM656 — те же MD1CP001 с аналогичной защитой. Работа идентична GLE.
Mercedes C-class W206. Свежая платформа, MD1/MG1 с актуальными защитами. Bench-доступ обязателен.
Mercedes A45 AMG / GLA45 AMG. Мотор M139, блок MG1CP002 — премиальный бензиновый блок с защитами уровня MD1.
ЧЕК-ЛИСТ ДЛЯ РАЗГОВОРА С ВЛАДЕЛЬЦЕМ
Что говорить честно. «На вашей машине производитель закрыл стандартный канал записи прошивки. Это не значит, что тюнинг невозможен. Мы снимем блок управления двигателем с автомобиля и подключим к стенду для чтения. После подготовки калибровки запишем обратно через стенд и установим блок на машину. Срок работы на 4–5 часов больше, чем при стандартной OBD-прошивке. Стоимость выше из-за специализированного оборудования. Иммобилайзер и кодировки сохраняются, машина заведётся с первого раза.»
Что не говорить. «Прошьём как обычно, никто ничего не заметит» — на свежих BMW и Mercedes дилер видит факт записи через журнал ЭБУ. «Полностью обратимая операция» — формально это так, но факт вмешательства фиксируется в служебных областях памяти.
Если у вас в работе свежая BMW G-серии или Mercedes на современной платформе и вы не уверены, как подступиться — пришлите нам данные машины (модель, год, мотор, по возможности HW/SW блока).
Подскажем, что это за блок, какой формат вычитки нужен, есть ли готовое решение. etc-chip.ru — каталог, готовые решения, контакт менеджера.
