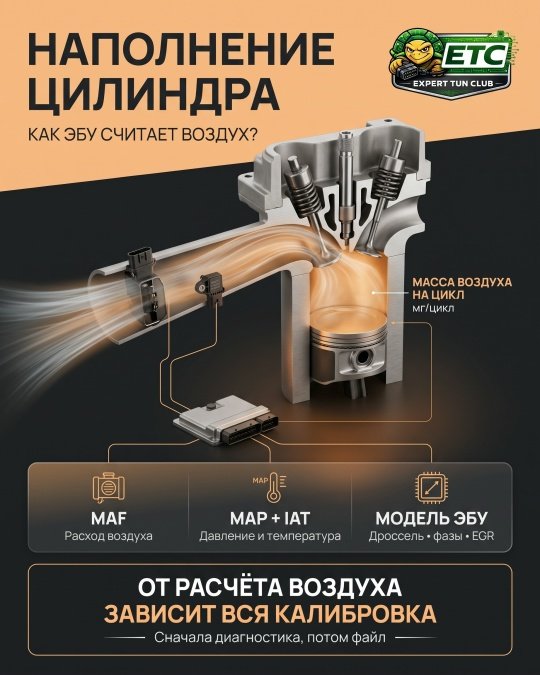

НАПОЛНЕНИЕ ЦИЛИНДРА: КАК ЭБУ ЕГО СЧИТАЕТ И ПОЧЕМУ ОТ ТОЧНОСТИ ЭТОГО РАСЧЁТА ЗАВИСИТ ВСЁ ОСТАЛЬНОЕ?
Это та величина, вокруг которой построен весь расчёт в блоке управления. Ошиблись в ней - дальше ошибается всё: топливо, момент, угол, наддув и даже диагностика. Разбираем три способа, которыми блок её определяет, и что происходит, когда расчёт перестаёт совпадать с реальностью.
ЧТО ЭТО ЗА ВЕЛИЧИНА?
Наполнение - это масса свежего воздуха, реально попавшая в цилиндр за один цикл. Не расход по трубе, не давление в коллекторе, а именно масса на цикл, потому что от неё считается всё дальнейшее.
Блок не может её измерить напрямую. Датчика, который сидел бы в цилиндре и сообщал массу заряда, не существует. Поэтому наполнение всегда вычисляется, и вопрос только в том, из каких исходных данных.
СПОСОБ ПЕРВЫЙ: ПО РАСХОДОМЕРУ
Датчик массового расхода измеряет, сколько воздуха проходит через впуск в единицу времени. Зная обороты и число тактов, блок пересчитывает это в массу на цикл.
Сильная сторона - прямое измерение массы. Плотность воздуха, температура, высота над уровнем моря учитываются автоматически, потому что измеряется именно масса, а не объём.
Слабых сторон три, и все встречаются постоянно.
Загрязнённый датчик занижает показания, и блок думает, что воздуха меньше, чем есть. Он не видит воздух, попавший в тракт после себя, поэтому подсос за расходомером остаётся невидимым. И он чувствителен к пульсациям во впуске, что заметно на моторах с небольшим числом цилиндров.
СПОСОБ ВТОРОЙ: ПО ДАВЛЕНИЮ ВО ВПУСКЕ
Второй подход считает массу через физику газа: давление в коллекторе, температура воздуха, объём цилиндра, обороты и коэффициент наполнения, заданный таблицей в файле.
Сильная сторона - устойчивость. Подсос после дросселя виден по давлению, загрязнения нет по определению, при высоком наддуве метод работает уверенно.
Слабая сторона - зависимость от модели. Точность держится на таблице наполнения, а на неё влияют положение фаз газораспределения, температура, состояние мотора. И главное ограничение: давление в коллекторе не различает свежий воздух и возвращённые отработавшие газы. При активной рециркуляции этим методом в одиночку не обойтись.
СПОСОБ ТРЕТИЙ: ПО МОДЕЛИ
В современных блоках работает именно он, а первые два выступают источниками данных. Модель впуска учитывает давление, температуру, положение дросселя, фазы, состояние рециркуляции, атмосферное давление и корректируется по показаниям датчиков.
Отсюда важное следствие: датчик здесь не истина в последней инстанции, а вход в расчёт. Более того, блок сравнивает данные между собой, и расхождение сверх допустимого трактует как неисправность достоверности - даже если каждый датчик по отдельности «живой».
ЧТО ИЗ ЭТОГО СЛЕДУЕТ НА БЕНЗИНЕ?
Наполнение здесь - главная ось нагрузки. От него считается топливо по составу смеси и от него же рассчитывается момент. Ошибка в наполнении немедленно превращается в ошибку по топливу, которую начинают компенсировать топливные коррекции, а карты угла адресуются не по той нагрузке, что есть на самом деле. Результат - либо потерянная мощность, либо угол там, где его быть не должно.
ЧТО ИЗ ЭТОГО СЛЕДУЕТ НА ДИЗЕЛЕ?
Логика другая, переносить бензиновую сюда нельзя. Топливо задаётся отдельно, а измеренный воздух работает как ограничитель: именно от фактической массы воздуха считается потолок подачи, защищающий от дымления, и на нём же строится управление рециркуляцией.
Практическое следствие знакомо каждому: занижающий расходомер на дизеле означает заниженный потолок подачи. Машина просто не едет, при полностью исправном моторе и целой турбине.
ЧТО ЛОМАЕТ РАСЧЁТ?
Загрязнение или старение расходомера, чаще всего в сторону занижения.
Подсос воздуха после датчика: для расходомера этот воздух не существует.
Негерметичность впуска, интеркулера, патрубков и хомутов.
Неоригинальный датчик с другой характеристикой.
Изменения в физике впуска: другой фильтр, другой корпус, другая турбина, изменённый тракт.
Отключённая или неисправная рециркуляция без пересчёта целевой массы воздуха.
Износ мотора: реальный коэффициент наполнения уже не тот, что заложен в таблицу.
КАК ЭТО ВИДНО В ДИАГНОСТИКЕ?
Смотрите пару «запрос и факт» по массе воздуха и топливные коррекции по зонам. Занижение по воздуху на бензине даёт положительные коррекции, растущие с нагрузкой. Подсос за расходомером даёт максимальный плюс на холостом ходу, который уменьшается при росте расхода.
На дизеле признак другой: фактическая масса воздуха ниже запрошенной, подача упирается в потолок, тяги нет, а ошибок при этом может и не быть - блок считает, что работает штатно, просто по заниженным данным.
ЧТО ЭТО ЗНАЧИТ ДЛЯ КАЛИБРОВКИ?
Первое: любая правка карт по нагрузке бессмысленна, если ось нагрузки посчитана неверно. Сначала приводим в порядок физику и достоверность данных, потом работаем с файлом.
Второе: изменение физики впуска обязывает пересчитать модель. Отключение рециркуляции без пересчёта целевой массы воздуха, замена турбины без коррекции модели наполнения, переход на другой тип датчика - всё это не «мелкие правки», а вмешательство в исходные данные для всего расчёта.
Третье: диагностика достоверности в современном блоке работает перекрёстно. Даже если Ваша правка даёт нужную физику, блок сравнит данные между собой и при расхождении вмешается.
ФОРМУЛИРОВКИ
Про грязный расходомер: «Блок считает воздух по датчику. Датчик занижает - блок ограничивает подачу. Мотор исправен, но ехать ему не разрешают».
Про подсос: «Часть воздуха заходит мимо датчика, и для блока управления её не существует. Он льёт топливо по неверным данным».
Про порядок: «Сначала приводим в порядок впуск и датчики, потом калибруем. Иначе я настрою файл под неправильные исходные данные».
ЧТО НЕ ОБСУЖДАЕТСЯ
Сначала диагностика, потом прошивка.
Стоковый файл сохраняется всегда. Контрольные суммы пересчитываются под конкретный блок.
Ошибки убираются на уровне причины.
Заводские защиты корректируются, но не удаляются.
Стабильное питание с запасом по току при чтении и записи.
Мы работаем с файлом, Вы с машиной.
Достоверность исходных данных - Ваша часть, согласованность модели и калибровки - наша.
