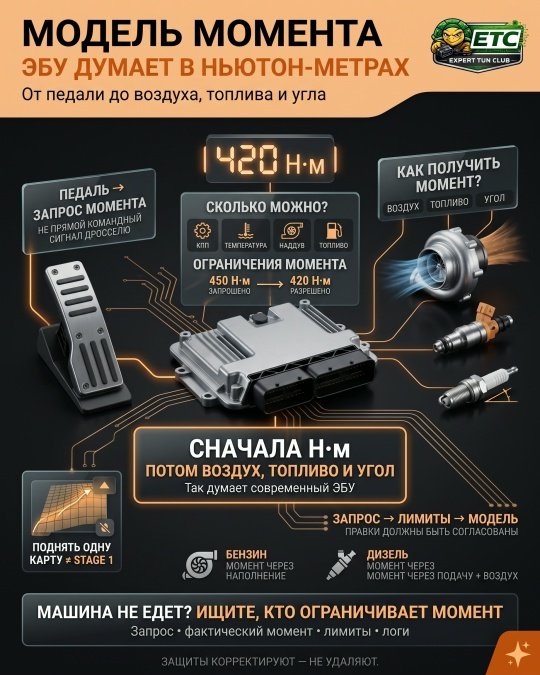

МОДЕЛЬ МОМЕНТА: ПОЧЕМУ СОВРЕМЕННЫЙ ЭБУ СЧИТАЕТ НЕ «СКОЛЬКО ТОПЛИВА», А «СКОЛЬКО МОМЕНТА НУЖНО»
Это та самая базовая картина, без которой любая правка файла превращается в угадывание.
Пока Вы думаете картами впрыска и наддува, блок думает ньютон-метрами, и результат Вашей работы он оценивает по своей логике, а не по Вашей.
Разбираем архитектуру целиком: от нажатия педали до форсунки.
ЧТО ИЗМЕНИЛОСЬ ПО СРАВНЕНИЮ СО СТАРОЙ ЛОГИКОЙ?
В ранних системах связь была прямой: положение заслонки и обороты давали расход воздуха, из расхода считалось топливо, дальше угол по своей карте. Правка была локальной, потому что и логика была локальной.
В современном блоке между водителем и исполнительными механизмами появился промежуточный слой - физическая величина момента. Все запросы, все ограничения и вся координация систем происходят именно там, в ньютон-метрах, и только потом результат пересчитывается обратно в воздух, топливо и угол. Это не усложнение ради усложнения: только так можно согласовать между собой мотор, коробку, системы стабилизации и экологические требования.
ШАГ ПЕРВЫЙ: ПЕДАЛЬ - ЭТО НЕ ДРОССЕЛЬ
Педаль в такой архитектуре не управляет заслонкой напрямую. Она формирует запрос момента: сколько тяги хочет водитель при текущих оборотах и скорости. Одно и то же положение педали на разных оборотах означает разный запрос, и именно эта карта определяет характер машины.
Отсюда, кстати, ответ на вопрос про накладки на педаль. Устройства, которые множат сигнал педали, меняют интерпретацию запроса, но не поднимают ни одного лимита и не добавляют ни грамма воздуха. Машина реагирует резче, потолок остаётся прежним.
ШАГ ВТОРОЙ: МОМЕНТ ЗАКАЗЫВАЕТ НЕ ТОЛЬКО ВОДИТЕЛЬ
К той же точке приходят запросы от других систем. Блок трансмиссии просит кратковременно снизить момент в момент переключения, чтобы переключение прошло мягко и без ударной нагрузки. Системы стабилизации требуют снижения при срыве в скольжение. Регулятор холостого хода требует минимума для устойчивой работы. Свою долю забирают компрессор кондиционера и генератор.
Блок эти запросы не складывает, а арбитрирует: выбирает результирующее значение по приоритету, где требования безопасности всегда выше желания водителя. Именно поэтому машина иногда «не едет» ровно там, где Вы ждали ускорения, и никакой неисправности при этом нет.
ШАГ ТРЕТИЙ: ОГРАНИЧЕНИЯ, ГДЕ И ЖИВЁТ ЗАВОДСКОЙ ЗАПАС
Поверх результирующего запроса лежит набор ограничителей. Основные:
Лимит момента по передаче: на низших передачах он намеренно ниже, это защита трансмиссии.
Лимит по оборотам и общий потолок момента для платформы. Тепловые ограничения: по температуре охлаждающей жидкости и по температуре выпуска.
Ограничение давления наддува и контроль его достоверности. Ограничение давления в топливной рампе.
Ограничение подачи по фактической массе воздуха.
Лимит, приходящий от блока трансмиссии как максимально допустимый для коробки.
Заводской запас лежит именно здесь, а не в физике мотора. Одна калибровка обслуживает разные рынки, разное топливо, разный климат и требуемый ресурс, поэтому ограничители стоят с полями. Работа калибровщика - двигать эти поля согласованно, а не отменять их.
ШАГ ЧЕТВЁРТЫЙ: ОБРАТНЫЙ ПЕРЕСЧЁТ В ФИЗИКУ
Когда целевой момент определён, блок решает обратную задачу: какое наполнение цилиндра нужно, чтобы этот момент получить, с учётом текущего угла, фаз и эффективности. Из требуемого наполнения формируются задания на дроссель, фазы и наддув, а из фактически полученного воздуха рассчитывается топливо.
Ключевое здесь то, что расчёт идёт по модели. Блок не измеряет момент напрямую, он его вычисляет. И если Ваша правка сделала физику мотора не такой, какой её считает модель, все дальнейшие решения блока строятся на неверных исходных данных.
ДИЗЕЛЬ И БЕНЗИН: ОДНА АРХИТЕКТУРА, РАЗНАЯ РЕАЛИЗАЦИЯ
На дизеле момент реализуется прежде всего количеством топлива: смесь бедная, воздуха в избытке, и цикловая подача переводится в момент почти напрямую. Роль главного ограничителя играет доступная масса воздуха, отсюда и лимит подачи по воздуху, который в быту называют защитой от дыма.
У бензина логика обратная, и переносить дизельную сюда нельзя. Момент задаётся наполнением, то есть воздухом через дроссель, фазы и наддув, а топливо следует за воздухом по составу смеси. Просто добавить топлива не значит добавить момента. Поэтому на бензине рычагом служит наполнение и угол в пределах детонационного запаса, а на дизеле - подача при обеспеченном воздухе.
МОНИТОРИНГ МОМЕНТА: ПОЧЕМУ МАШИНА УХОДИТ В АВАРИЙНЫЙ РЕЖИМ
Параллельно основному расчёту работает контроль: блок сравнивает момент, который получается по модели, с моментом, который разрешён исходя из запроса и ограничений. Расхождение сверх допустимого трактуется как неисправность, и система вмешивается - режет наддув, снижает подачу, переводит мотор в аварийный режим.
Это и есть механика типичной неудачи: человек поднимает давление наддува, физика меняется, расчётный момент выходит за пределы разрешённого, и машина вместо прибавки получает срез на второй передаче. Мотор при этом исправен, файл - нет.
ЧТО ЭТО МЕНЯЕТ В РАБОТЕ?
Первое: правка одного параметра в отрыве от остальных не работает в принципе. Поднимая физику, Вы обязаны согласованно поднять запрос, ограничения и модель расчёта, иначе блок сам вернёт всё обратно.
Второе: удаление защит не даёт мощности. Ограничитель - часть арбитража, а не тормоз. Убрав его, Вы не добавляете момент, Вы снимаете контроль над тем, что уже происходит.
Третье: коробка. Лимит момента приходит из трансмиссии, и если о ней не подумали, удачная работа по мотору заканчивается переделкой или задумчивыми переключениями.
КАК ЧИТАТЬ ЭТО В ЛОГАХ?
В большинстве платформ доступны параметры запрошенного и фактического момента, а часто и промежуточные значения до и после ограничений. Это лучший диагностический инструмент из всех: если фактический момент стабильно ниже запроса, значит работает конкретный ограничитель, и задача - найти какой, а не крутить карты наугад.
Такой лог сразу разделяет две ситуации, которые снаружи выглядят одинаково: машина не едет из-за заводского ограничения или машина не едет из-за неисправности. Первое решается калибровкой, второе - ремонтом.
КАК ОБЪЯСНИТЬ КЛИЕНТУ?
Про суть: «Блок управления рассчитывает не количество топлива, а нужную тягу, и уже из неё получает всё остальное.
Мы работаем с этим расчётом, а не подливаем топливо».
Про ограничения: «Часть возможностей мотора закрыта заводскими ограничениями под разные рынки и топливо. Мы работаем внутри этого запаса».
Про аварийный режим: «Если правки не согласованы между собой, блок сам замечает расхождение и снижает нагрузку. Это защита, а не поломка».
ЧТО НЕ ОБСУЖДАЕТСЯ?
Сначала диагностика, потом прошивка. Стоковый файл сохраняется всегда. Контрольные суммы пересчитываются под конкретный блок. Ошибки убираются на уровне причины. Заводские защиты корректируются под новый уровень нагрузки, но не удаляются. Стабильное питание с запасом по току при чтении и записи.
Мы работаем с файлом, Вы с машиной. Согласованность всей этой цепочки - наша часть работы, диагностика, чтение и запись - Ваша.
