МАТЧАСТЬ: КАК ЭБУ ДВИГАТЕЛЯ И БЛОК АКПП ДОГОВАРИВАЮТСЯ?
ЗАПРОС МОМЕНТА, ЛИМИТЫ ПО ПЕРЕДАЧАМ И ПОЧЕМУ КОРОБКА «СРЕЗАЕТ» ТАМ, ГДЕ СТАЛО ИНТЕРЕСНЕЕ.
Это происходит на каждой второй машине после прошивки, если коробку не тронули.
Всё сделано правильно, двигатель получил калибровку, а владелец едет и говорит: «на второй передаче как будто режет».
Режет. Только не прошивка, а коробка. И она не сломалась, она работает.
Разбираем, как устроена эта связь и почему без неё любой Stage 1 - половина работы.
КАК УСТРОЕНА СВЯЗЬ?
Двигатель и коробка - не два независимых блока, которые просто соседствуют на шине.
Они ведут постоянный диалог, и момент двигателя - это то, вокруг чего этот диалог происходит.

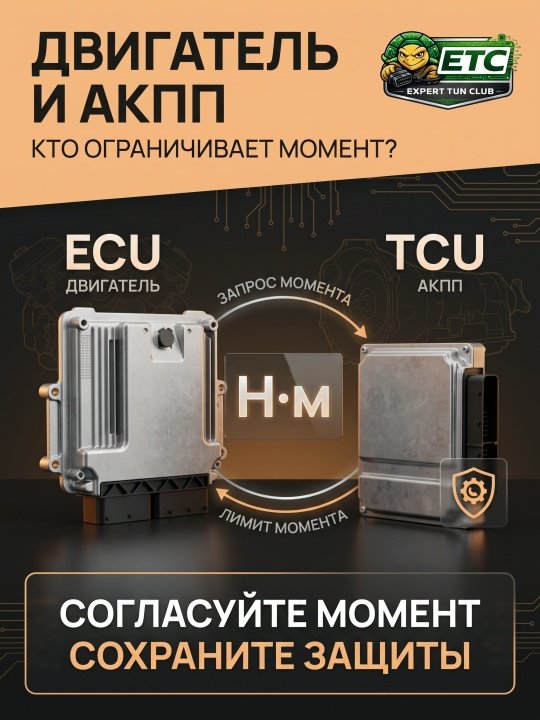

Схема работает так:
Блок двигателя рассчитывает запрошенный момент: сколько хочет водитель, сколько позволяет физика, сколько разрешают внутренние ограничители.
До того, как момент реализован, он уходит запросом в блок трансмиссии.
Блок трансмиссии сравнивает запрос со своими таблицами и возвращает разрешение: сколько момента коробка готова принять на этой передаче в этих условиях.
Двигатель реализует то, что разрешено. Не то, что запрошено.
Это не защита от тюнинга. Это координация двух систем, без которой переключения были бы ударами, а механика трансмиссии работала бы с перегрузкой при каждом разгоне.
ОТКУДА БЕРЁТСЯ ЛИМИТ ПО ПЕРЕДАЧЕ?
В файле коробки лежат таблицы максимально допустимого момента: отдельно на первой, отдельно на второй, дальше по убыванию ограничения.
Почему на низших передачах лимит жёстче?
Первая и вторая - максимальное передаточное число. Момент умножается на него при передаче на колёса, и без ограничения механика привода получала бы в несколько раз больше того, на что рассчитана.
С ростом номера передачи передаточное число падает, момент на колёса уменьшается, и лимит ослабляется.
Поэтому «коробка срезает на второй» - это буквально: двигатель запросил больше, чем коробка разрешает на этой передаче.
ЧТО ПРОИСХОДИТ, ЕСЛИ КОРОБКУ НЕ ТРОГАТЬ ПОСЛЕ STAGE 1?
Двигатель получил больше момента. Пик поднялся, полка стала шире.
Но таблицы разрешённого момента в коробке остались заводскими.
Теперь на второй передаче при активном разгоне блок двигателя запрашивает, скажем, 400 Нм, а блок коробки отвечает: разрешаю 320.
Двигатель выполняет команду и снижает отдачу до разрешённого предела.
Для владельца это выглядит как провал, срез, «машина споткнулась». Хотя всё работает штатно - просто по заводским таблицам, которые не знают о новой калибровке.
ЧТО ЕЩЁ ИДЁТ ПО ЭТОМУ КАНАЛУ?
Запрос на снижение момента при переключении.
В момент смены передачи блок коробки сигнализирует двигателю: снизь момент, сейчас произойдёт переключение.
Двигатель выполняет, зубья синхронизируются мягко, удара нет.
Именно поэтому резкий удар при переключении - это не всегда механика.
Иногда это рассогласование: двигатель не успел или не получил команду вовремя.
Информация о текущей передаче и скорости переключений.
Температурные сигналы и запросы на аварийный режим в оба направления.
На части платформ - управление блокировкой гидротрансформатора тоже согласуется через этот канал.
ДИЗЕЛЬ: ТЕ ЖЕ ПРИНЦИПЫ, ДРУГИЕ МАСШТАБЫ
На турбодизеле момент растёт быстрее и раньше по оборотам, чем на бензине.
Это означает, что лимиты коробки на первых передачах на дизельных машинах особенно жёсткие, и столкновение с ними происходит именно там, где владелец меньше всего этого ждёт: при трогании с грузом, на подъёме, при обгоне с низких оборотов.
Двухмассовый маховик добавляет к этому свою логику: он гасит пиковые нагрузки, но имеет конечный ресурс, и резко возросший момент его расходует быстрее.
ГРУЗОВЫЕ: ЭТО КРИТИЧНО
На грузовых платформах связь двигателя и коробки ещё теснее.
Управление трансмиссией часто идёт через шину с несколькими участниками: двигатель, коробка, ретардер, моторный тормоз.
Несогласованная калибровка здесь означает не просто «машина срезает», а потенциально рывки при переключении под нагрузкой, ускоренный износ дисков и претензии от перевозчика по срокам и расходу.
На грузовых лицензии на коробку почти всегда отдельные и дороже легковых.
Считать их нужно в бюджет работы заранее, а не обнаруживать после.
КАК ЭТО ВИДНО В ЛОГАХ?
Параметры, которые нужно писать одновременно.
Запрошенный момент двигателя.
Разрешённый момент от блока трансмиссии.
Фактический реализованный момент.
Текущую передачу.
Запрос на снижение при переключении.
Когда разрешённый ниже запрошенного - вот оно. Это не провал в калибровке двигателя, это лимит коробки. И видно это именно по трём числам рядом, а не по одному.
ЧТО ПРАВИМ В КОРОБКЕ?
Таблицы максимально допустимого момента по передачам - согласуем с новым уровнем двигателя.
Логику и точки переключений - под новую характеристику тяги.
Давление прижима сцеплений или пакетов - под возросший момент, иначе сцепления будут проскальзывать, а это дорогой ремонт через несколько тысяч километров.
Температурные защиты и аварийные режимы при этом не трогаем.
ГЛАВНОЕ РАЗГРАНИЧЕНИЕ
Если коробку не откалибровать - она ограничит двигатель по своим заводским таблицам, и владелец не получит то, за что заплатил.
Если откалибровать неправильно - возросший момент повредит механику.
Правильная калибровка коробки под новую калибровку двигателя - это не опция и не апселл.
Это условие того, чтобы Stage 1 вообще ощущался так, как должен.
ФОРМУЛИРОВКИ
Про связь: «Коробка не просто переключается. Она управляет тем, сколько момента двигатель вообще реализует на каждой передаче. Не тронем её - двигатель упрётся в её заводской потолок».
Про срез: «То, что Вы чувствуете как провал - это не потеря калибровки. Это коробка, которая разрешает столько, сколько разрешала всегда».
Про риск: «Давление прижима должно соответствовать новому моменту. Иначе сцепления проскальзывают тихо и незаметно - пока не приходит счёт на ремонт».
Про грузовые: «На грузовых по шине идёт не два участника, а четыре. Несогласованная правка одного ломает логику всей цепочки».
ЧТО НЕ ОБСУЖДАЕТСЯ
Сначала диагностика, потом прошивка.
Стоковый файл сохраняется всегда.
Контрольные суммы пересчитываются под конкретный блок.
Ошибки убираются на уровне причины.
Заводские защиты корректируются под новый уровень нагрузки, но не удаляются.
Стабильное питание с запасом по току при чтении и записи.
Мы работаем с файлом, Вы с машиной.
Пришлите вычитанные файлы двигателя и коробки вместе с логом - вернём согласованную калибровку под конкретную машину.
