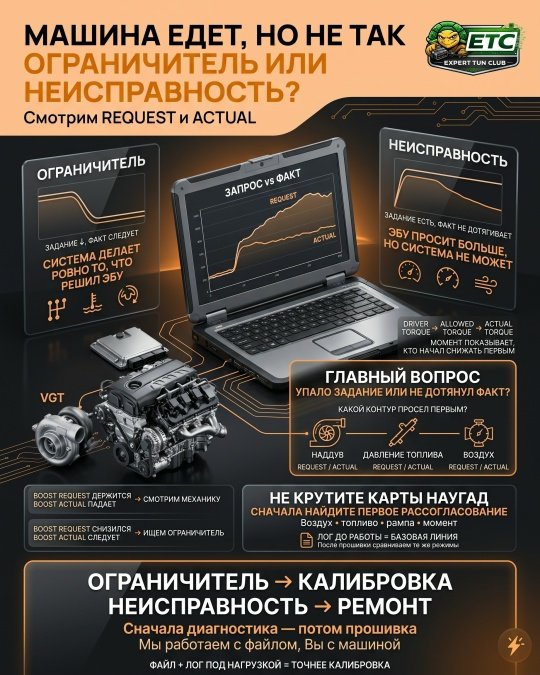

«МАШИНА ЕДЕТ, НО НЕ ТАК»: КАК ПО ЛОГАМ ОТЛИЧИТЬ РАБОТУ ОГРАНИЧИТЕЛЯ ОТ НЕИСПРАВНОСТИ
Самая частая формулировка на приёме и самая бесполезная без проверки. За ней стоят две принципиально разные ситуации: либо блок сознательно снижает отдачу, либо система не может выдать то, что запрошено. Первое решается калибровкой, второе только ремонтом, и перепутать их стоит дорого. Разбираем на турбодизеле, по параметрам.
ГЛАВНЫЙ ПРИЗНАК: КТО ИМЕННО СНИЗИЛ
Всё сводится к одному вопросу, который задаётся к каждому контуру отдельно: упало задание или не дотянул факт.
Если блок сам снизил задание, а исполнение аккуратно следует за ним, работает ограничитель. Никакого рассогласования нет, система делает ровно то, что решила, ошибок не будет, поведение повторяется в одних и тех же условиях.
Если задание держится, а фактическое значение до него не доходит, это неисправность или физический предел. Здесь появляется рассогласование, коррекции уходят в компенсацию, исполнительные механизмы упираются в предел хода, со временем добавляются ошибки и стоп-кадры.
Дальше вся работа сводится к тому, чтобы посмотреть эту пару по каждому контуру и понять, какой из них просел первым.
ЧТО ПИСАТЬ В ЛОГ?
Положение педали, обороты, передачу, скорость.
Момент: запрос водителя, значение после ограничений, фактический расчётный.
Цикловую подачу топлива: запрос и факт.
Давление наддува: запрос и факт, плюс положение управляющего механизма турбины.
Массовый расход воздуха: запрос и факт.
Давление в топливной рампе: запрос и факт.
Температуры: охлаждающей жидкости, воздуха на впуске после охладителя, выпуска, если параметр доступен.
Положение клапана рециркуляции: запрос и факт.
Атмосферное давление и коррекции по цилиндрам.
Пар «запрос и факт» здесь ключевые. Лог без них показывает симптом, но не показывает причину.
КАК СНИМАТЬ, ЧТОБЫ ЛОГ БЫЛ ПРИГОДЕН?
Прогретый мотор, ровная дорога, разгон в одной передаче под полной нагрузкой от низких оборотов до верхов, без переключений в середине. Два-три повтора, чтобы отсечь случайность. Обязательно фиксируйте условия: температуру воздуха, высоту над уровнем моря, какое топливо в баке.
И главное правило: лог снимается до любых работ и сохраняется. Это Ваша базовая линия, с которой Вы будете сравнивать результат и на которую сошлётесь в спорной ситуации.
ШЕСТЬ ТИПОВЫХ КАРТИН
Первая. Отдача обрезается всегда в одной и той же точке на низших передачах, момент после ограничений ниже запроса водителя, наддув и подача спокойно следуют за заданием, ошибок нет. Это лимит момента по передаче - штатная защита трансмиссии. Калибровочная задача, ремонт не нужен.
Вторая. Задание по наддуву держится, факт до него не доходит, разница растёт с оборотами, управляющий механизм турбины уходит в крайнее положение и остаётся там. Это неисправность воздушного тракта: негерметичность впуска или охладителя, закоксованная геометрия, износ турбины. Прошивка здесь ничего не даст, кроме претензии.
Третья. Факт по наддуву точно повторяет задание, но само задание ниже ожидаемого и меняется вслед за температурой воздуха, температурой охлаждающей жидкости или атмосферным давлением. Это работает штатная коррекция или тепловая защита. Ограничитель, а не поломка.
Четвёртая. Подача топлива упирается в потолок, который движется вслед за фактической массой воздуха: больше воздуха - выше потолок. Это ограничение подачи по воздуху, то самое, которое в быту называют защитой от дыма.
Пятая. Давление в рампе проседает под нагрузкой при удерживаемом задании, растёт обратка, коррекции по цилиндрам расходятся. Топливная аппаратура. До ремонта калибровка исключена: увеличение нагрузки только ускорит развитие проблемы.
Шестая. Резкий срез под нагрузкой с уходом в аварийный режим, часто после чужого вмешательства в файл. Смотрите рассогласование по моменту и наддуву: несогласованная правка приводит к тому, что расчётный момент выходит за разрешённый предел, и блок вмешивается сам. Мотор при этом исправен.
ГДЕ ГРАНИЦА РАЗМЫВАЕТСЯ?
Четвёртый сценарий - самый коварный, потому что ограничитель и неисправность там сцеплены. Подача ограничена воздухом, но воздуха может не хватать по двум причинам: так задана карта или тракт не выдаёт положенное.
Порядок проверки один и обратному порядку не подлежит: сначала убеждаемся, что фактический наддув и расход воздуха соответствуют заданию. Если соответствуют, вопрос калибровочный. Если нет, сначала ремонтируем воздушный тракт, а к файлу возвращаемся после.
ТРИ ВОПРОСА, КОТОРЫЕ ДАЮТ ВЫВОД
Первый: задание упало само или факт не дотянул до задания. Второй: если не дотянул, в каком контуре рассогласование появилось раньше - воздух, топливо или рампа.
Третий: воспроизводится ли поведение строго при определённом условии - на конкретной передаче, при определённой температуре, на определённой высоте.
Три ответа закрывают вопрос без разборки и без догадок.
На бензиновом моторе принцип тот же, но набор параметров и логика ограничений другие, там разговор отдельный.
КАК ОБЪЯСНИТЬ ВЛАДЕЛЬЦУ?
Про суть проверки: «Сначала я посмотрю, машина не может выдать больше или ей не разрешают. Это две разные ситуации и два разных решения».
Про ограничитель: «Здесь всё исправно, отдачу ограничивает заводская настройка. Это решается калибровкой».
Про неисправность: «Блок просит нужное давление, а система его не выдаёт. Это ремонт. Прошивка сейчас только ускорит развитие проблемы».
Про базовую линию: «Я записал параметры до работы. После сравним и увидим, что изменилось, а что было до нас».
ЧТО НЕ ОБСУЖДАЕТСЯ?
Сначала диагностика, потом прошивка. Стоковый файл сохраняется всегда. Контрольные суммы пересчитываются под конкретный блок. Ошибки убираются на уровне причины, а не маскировкой. Заводские защиты корректируются под новый уровень нагрузки, но не удаляются. Стабильное питание с запасом по току при чтении и записи.
Мы работаем с файлом, Вы с машиной.
Пришлите вычитанный файл вместе с логом под нагрузкой - по паре «запрос и факт» видно, где заводское ограничение, а где механика, и калибровка получается точнее.
