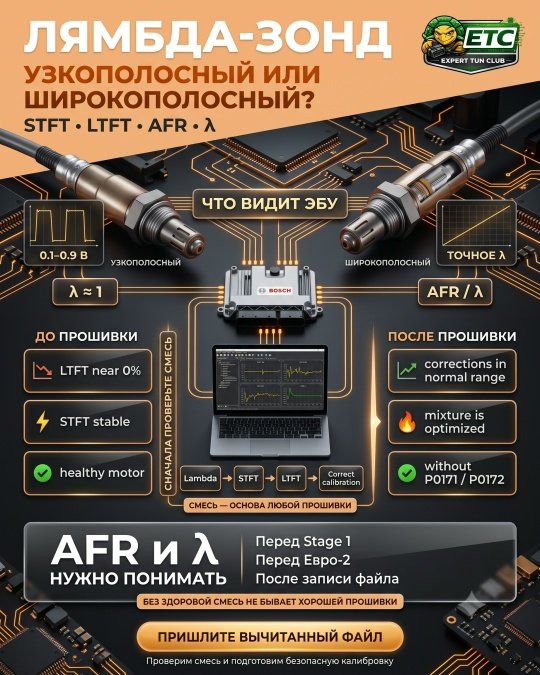

Лямбда-зонд: узкополосный против широкополосного, и что говорят коррекции STFT и LTFT?
Разбираем, чем отличаются два типа лямбда-зондов, что такое топливные коррекции и как читать их до прошивки и после.
Это первое, что смотрит грамотный специалист, ещё не трогая файл.
Лямбда-зонд и топливные коррекции показывают сразу две вещи: здоровье мотора и качество прошивки. Кто умеет их читать, тот не тюнит поверх скрытой поломки и не отдаёт клиенту файл с уплывшей смесью. Разложим по полкам.
УЗКОПОЛОСНЫЙ ЛЯМБДА-ЗОНД
Узкополосный датчик по сути переключатель. Он точно говорит только одно: смесь богаче или беднее стехиометрии, то есть λ меньше или больше 1. Его напряжение резко скачет примерно от 0.1 вольта на бедной до 0.9 на богатой и переключается прямо у λ равной 1. Насколько именно богато или бедно, он не измеряет. Поэтому узкополосник хорош для удержания λ 1 в спокойных режимах и для контроля катализатора вторым датчиком, но реальный состав смеси под нагрузкой по нему не увидеть.
ШИРОКОПОЛОСНЫЙ ЛЯМБДА-ЗОНД
Широкополосный датчик измеряет фактическую λ в широком диапазоне, а не просто богато или бедно. Он выдаёт линейный сигнал и показывает точное значение смеси и на холостых, и на полном газу. Именно поэтому на современных машинах спереди всё чаще стоит широкополосник, и именно он нужен, чтобы увидеть настоящий состав смеси под наддувом. Если спереди узкополосник, реальную λ под нагрузкой вы контролируете внешним широкополосником на стенде или в логе.
ЧТО ТАКОЕ STFT И LTFT?
Топливные коррекции это то, насколько блок подправляет подачу топлива, чтобы удержать свою цель по смеси, ориентируясь на переднюю лямбду.
STFT это мгновенная коррекция, она быстро скачет туда-сюда вокруг нуля.
LTFT это выученная, усреднённая поправка, которую блок запомнил, и именно она главная для диагностики. Знак простой: плюс значит блок добавляет топливо, потому что видит бедно, минус значит убавляет, потому что видит богато.
Норма LTFT примерно в пределах плюс-минус 10 процентов.
Когда суммарная коррекция уползает за плюс 20-25, всплывает ошибка по бедной смеси, P0171, и зеркально по богатой, P0172.
ЧТО СМОТРЕТЬ ДО ПРОШИВКИ?
Сначала снимаете коррекции на стоке. Если LTFT уже стоит, к примеру, на плюс 15, у машины механическая проблема ещё до всякого тюнинга: подсос воздуха, грязный или врущий расходомер, слабые форсунки, давление в рампе.
Прошивать поверх такого нельзя, ваш файл просто унаследует эту ошибку, и вы будете ловить чужую болячку. Здоровые коррекции около нуля означают, что подача топлива и замер воздуха в порядке и базу можно трогать. Заодно смотрите, какой датчик стоит спереди, узкополосник или широкополосник, от этого зависит, чему верить под нагрузкой.
ЧТО СМОТРЕТЬ ПОСЛЕ ПРОШИВКИ?
После записи коррекции должны вернуться к нулю в спокойных режимах. Если они уплыли, значит модель воздуха и топлива не сведена, и дальше это вылезет ошибкой по смеси. Под полной нагрузкой блок уходит в обогащение и в разомкнутый контур, и вот тут узкополосник бесполезен: реальную λ проверяете только широкополосником, чтобы убедиться, что смесь безопасно богатая, а не бедная. При отключении катализатора и переводе на Евро-2 мониторинг задним датчиком снимаете, но передняя лямбда должна и дальше держать λ 1 в спокойной езде, иначе коррекции и ошибки по смеси вам обеспечены.
КОРОТКО ПРО ДИЗЕЛЬ
На дизеле лямбда и датчики NOx работают не ради удержания λ 1, а кормят логику EGR, сажевого и SCR, и смесь там всегда бедная. Но принцип тот же: датчик показывает реальную картину, а вы читаете её до записи и после.
Мы собираем файлы именно с этой оглядкой: смесь сведена, коррекции здоровые, под нагрузкой λ безопасная. Нужна такая работа по файлу, пришлите вычитанный файл, посмотрим вместе.
