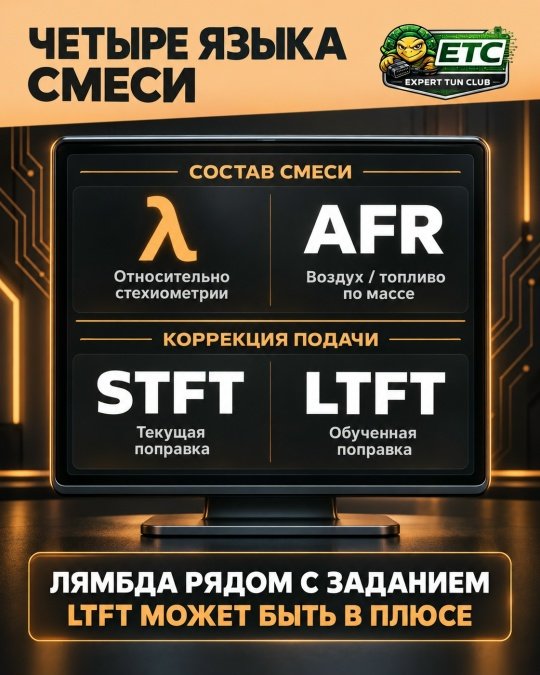

Лямбда, AFR, STFT и LTFT: почему нормальная смесь бывает с коррекцией в плюсе
Лямбда в логе рядом с заданием, а долговременная коррекция положительная. На первый взгляд цифры спорят друг с другом. Но если обратная связь работает, вы видите уже скорректированный результат. ЭБУ добавил топливо, и состав приблизился к нужному.
Путаница начинается, когда описание смеси и поправку к подаче принимают за одну величину.
Лямбда и AFR описывают состав
AFR - отношение массы воздуха к массе топлива. Чем больше это отношение, тем меньше топлива приходится на то же количество воздуха. Но само число нужно связывать с составом топлива.
Лямбда сравнивает AFR со стехиометрическим отношением для этого топлива. При λ = 1 они совпадают, ниже единицы смесь богаче стехиометрии, выше - беднее. Связь простая: AFR = λ × стехиометрический AFR топлива.
Для специалиста это важно при чтении показаний широкополосного прибора. Если на экране бензиновая шкала AFR, а топливо другого состава, нужно понимать коэффициент пересчета. Одинаковая лямбда не означает одинаковое массовое отношение на любом топливе.
Что на самом деле наблюдает зонд
Широкополосный датчик стоит в выпуске. Bosch описывает LSU 4.9 как датчик доли кислорода, работающий со специальным контроллером. Он не взвешивает воздух и топливо перед цилиндром.
Показание AFR в диагностике - обработанный результат кислородного измерения. Поэтому при разборе лога нужно понимать и источник канала, и то, как прибор представляет результат.
STFT и LTFT описывают работу управления
STFT - краткосрочная, текущая коррекция подачи. LTFT - долговременная обученная поправка. В описанной Ford логике положительная коррекция добавляет топливо, отрицательная уменьшает его подачу. Haltech также разделяет текущую коррекцию, сохраненную адаптацию и условия ее обучения.
Если LTFT уже компенсирует отклонение базового расчета, STFT может оставаться небольшой, а лямбда - близкой к заданию. Это условный пример работающего регулирования. Маленькая STFT не отменяет сохраненную адаптацию, а положительная LTFT не означает, что смесь сейчас обязательно бедная.
Как читать это в диагностике
Сопоставляйте заданную и наблюдаемую лямбду, обе коррекции нужного банка, обороты, нагрузку и статус обратной связи. Уточняйте единицы: процент и коэффициент нельзя читать одинаково только потому, что канал называется Fuel Trim.
Отдельно смотрите зависимость от режима. В бюллетене Ford по утечкам разрежения сравниваются коррекции на холостом ходу и при повышенных оборотах. Смысл сравнения в том, что одна причина может по-разному влиять на расчет при разном потоке воздуха. Это диагностическая связь, а не универсальный приговор по одному проценту.
И не путайте сохраненное значение с активным обучением. На экране может оставаться LTFT, хотя условия обучения в этот момент не выполнены. Стратегию и разрешающие условия уточняют для конкретного ЭБУ.
Для разбора бензинового лога разделяйте два вопроса: какой результат получился по составу и какую поправку управление внесло, чтобы его получить. Тогда сочетание «лямбда у цели, коррекция в плюсе» перестает выглядеть противоречием.
