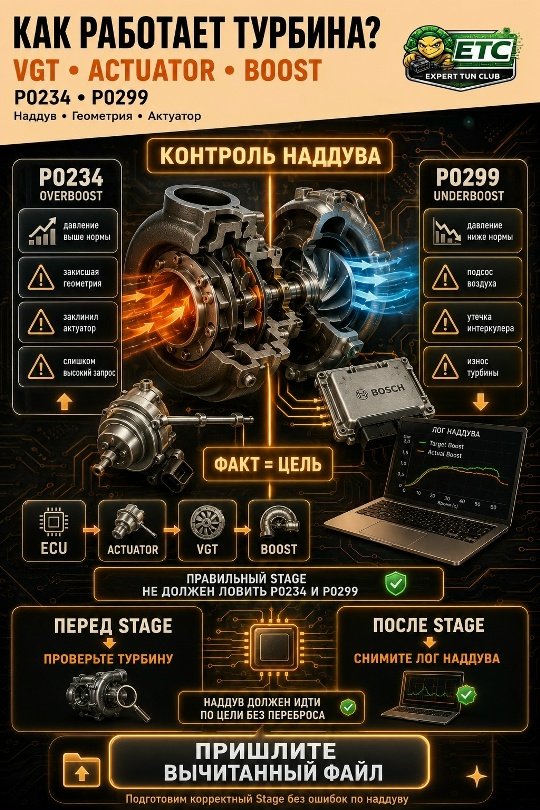

Как работает турбина?: компрессор, wastegate и актуатор простыми словами, и откуда берутся P0234 и P0299.
Всё, что нужно знать специалисту по чип-тюнингу о том, как устроен наддув, почему появляются overboost и underboost и что обязательно смотреть до и после прошивки.
Наддув это то, с чем мы работаем на каждой дизельной машине. Но именно ошибки по давлению наддува, P0234 и P0299, чаще всего возвращают клиента после Stage. И почти всегда причина не в «плохом файле», а в том, что железо или диагностические пороги не были учтены. Разберём механику простыми словами и по пунктам, что смотреть, чтобы машина не вернулась с чеком.
КОМПРЕССОР И ТУРБИНА: ОТКУДА БЕРЁТСЯ НАДДУВ?
Турбина это два колеса на одном валу. Горячая сторона (турбинное колесо) раскручивается выхлопными газами, холодная сторона (компрессорное колесо) сидит на том же валу и нагнетает воздух во впуск. Чем больше воздуха мы загоняем в цилиндры, тем больше кислорода, а значит, тем больше топлива можно сжечь без чёрного дыма и получить больше момента. На дизеле давление наддува это один из ключевых параметров: топливо всегда согласуется с фактическим массовым расходом воздуха, и если воздуха не хватает, дымный лимитер просто урежет подачу. Поэтому наддув и дизельный Stage это неразрывные вещи.
WASTEGATE И АКТУАТОР: КТО ОГРАНИЧИВАЕТ ДАВЛЕНИЕ?
Если турбину не ограничивать, на высоких оборотах она раскрутится бесконтрольно и давление уйдёт за предел. Чтобы этого не было, часть выхлопных газов пускают в обход турбинного колеса через клапан wastegate. Открыт wastegate — часть газов идёт мимо турбины, её обороты падают, давление ограничивается. Двигает этот клапан актуатор. В классическом варианте это пневматический актуатор: мембрана, на которую подаётся давление или разрежение, а дозирует его управляющий клапан (на VAG это N75). На более свежих системах ставят электрический актуатор с сервоприводом и обратной связью по положению, которым ЭБУ управляет напрямую и точно знает, где стоит заслонка. Логика одна: ЭБУ хочет определённое давление, актуатор двигает механизм, датчик наддува говорит, что получилось по факту.
НА ДИЗЕЛЯХ ЧАЩЕ НЕ WASTEGATE, А ГЕОМЕТРИЯ
Важный момент для нашей аудитории. На большинстве современных дизелей стоит не wastegate, а турбина изменяемой геометрии (VGT/VNT). Вместо перепуска газов там подвижные лопатки, которые меняют сечение на входе в турбинное колесо. На низах лопатки прикрыты, поток ускоряется, турбина быстро выходит на давление и почти нет турбоямы. На верхах лопатки раскрываются, чтобы не задушить мотор и не словить overboost. Двигает эту геометрию всё тот же актуатор, чаще электрический, с датчиком положения. Понимание этого критично, потому что подавляющая часть ошибок наддува на дизелях это именно закисшая или закоксованная геометрия, а не «умерший» wastegate.
P0234: OVERBOOST, ИЛИ КОГДА ДАВЛЕНИЯ СЛИШКОМ МНОГО
P0234 это состояние превышения наддува: ЭБУ видит, что фактическое давление выше допустимого предела дольше положенного времени. По железу типичная причина на дизеле это геометрия, закисшая в прикрытом положении: на верхах лопатки не раскрываются, поток не сбрасывается, давление улетает вверх. Сюда же клинящий wastegate, закисший актуатор, неисправный управляющий клапан. А теперь про прошивку. Если поднять целевой наддув, но не тронуть предел по overboost и диагностический порог P0234, ЭБУ поймает превышение и уйдёт в защиту, даже если железо здоровое. Вторая частая история — переброс регулирования: актуатор перекручивает заслонку и давление кратковременно проскакивает выше цели. Поэтому overboost после Stage это почти всегда несогласованные пороги или слишком резкая настройка регулятора, а не «турбина не тянет».
P0299: UNDERBOOST, ИЛИ КОГДА ДАВЛЕНИЯ НЕ ХВАТАЕТ
P0299 это обратная ситуация: фактическое давление ниже того, что ЭБУ рассчитывает получить. Причина номер один по железу это подсос, то есть негерметичность впуска после компрессора: лопнувший патрубок, слетевший или треснувший интеркулер, слабый хомут. Сюда же геометрия, закисшая в открытом положении, или изношенные лопатки, севший актуатор, который не держит положение, механический износ турбины, забитый воздушный фильтр, сильно забитый DPF с высоким противодавлением. Про прошивку. Если запросить давление, которое турбина физически не может выдать на этих оборотах, ЭБУ увидит недобор и выставит P0299. И очень частый сценарий: подсос был и до нас, на стоке давления хватало впритык, а после поднятия запроса система перестала дотягивать и ошибка вылезла. Поэтому перед Stage впуск должен быть герметичным.
ЧТО СМОТРЕТЬ ДО ПРОШИВКИ
Сначала память ошибок. Есть активные или сохранённые коды по наддуву — сперва механика, потом файл. Тюнить поверх больной турбины или подсоса нельзя, вы просто закрепите проблему новым софтом. Дальше снимите лог факт/запрос по наддуву на стоковом прогоне под нагрузкой: давление должно ровно следовать за запросом, без провалов и раскачки. Опрессуйте впуск, найдите подсосы до, а не после прошивки. Проверьте свободу хода геометрии и актуатора, люфт вала турбины, отсутствие масла и постороннего свиста. Убедитесь, что датчик наддува адекватен и на заглушённом моторе показывает атмосферу. И заранее найдите в калибровке стоковые пределы по наддуву и пороги диагностики overboost и underboost, чтобы понимать, от чего вы отталкиваетесь. Хорошая база это половина результата.
ЧТО ПРАВИТЬ В КАЛИБРОВКЕ
Правка наддува это не одна карта. Целевые карты давления поднимаются согласованно с возможностями железа. Одновременно поднимается предел по overboost и, обязательно, диагностические пороги P0234 и P0299 под новый уровень давления, иначе даже корректный наддув будет фиксироваться как ошибка. Карты положения геометрии или заполнения актуатора настраиваются так, чтобы регулятор выходил на цель без переброса и раскачки. И воздух согласуется с топливом: подача не должна улетать за возможности наддува, иначе получите либо дым, либо тот же underboost по несоответствию расчёта. Всё это работает только при корректно пересчитанных чексаммах и ненарушенной структуре файла.
ЧТО ПРОВЕРИТЬ ПОСЛЕ ПРОШИВКИ
После записи диагностика и тестовая поездка обязательны. Снимите лог факт/запрос под полной нагрузкой в подходящей передаче: давление должно чётко идти за целью, без превышения (overboost) и без недобора (underboost), без раскачки и рысканья регулятора. Проверьте, что температуры в безопасном диапазоне и машина не уходит в аварийный режим, переходы плавные. Затем ещё раз считайте память ошибок после поездки. Дизель может молчать сразу после прошивки, но если наддув настроен на грани, P0234 или P0299 всплывут через несколько циклов у клиента. Лучше поймать это на стенде, чем по звонку через неделю.
Турбина это простая механика: горячая сторона крутит холодную, а wastegate или геометрия с актуатором держат давление в рамках. Ошибки overboost и underboost почти всегда либо про железо (закисшая геометрия, подсос, севший актуатор), либо про несогласованные пороги в файле. Грамотный наддув на Stage это работа с целевыми картами, пределами, диагностическими порогами и регулятором одновременно, а не поднятая на глаз пара таблиц.
