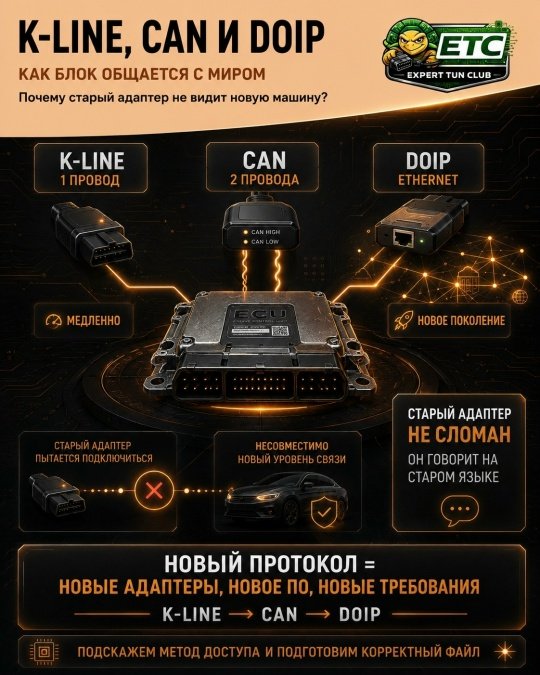

K-line, CAN и DoIP: как блок общается с миром и почему новый протокол ломает привычный софт и адаптеры?
Всё, что нужно знать специалисту по чип-тюнингу о том, по каким линиям ЭБУ разговаривает с диагностикой, чем принципиально отличаются поколения протоколов и почему ваш проверенный адаптер вдруг перестаёт видеть свежую машину.
Ситуация знакомая: адаптер, который годами читал всё подряд, приезжает на свежую машину и просто не видит блок.
Или видит, но чтение идёт часами. Дело обычно не в поломке, а в том, что машина разговаривает на другом языке и на другой скорости. Разберём, как устроено это общение и что меняется от поколения к поколению.
ЗАЧЕМ БЛОКУ ВООБЩЕ С КЕМ-ТО ОБЩАТЬСЯ?
ЭБУ это не изолированная коробка. Ему надо отдавать данные диагностике, обмениваться информацией с другими блоками (коробка, ABS, панель, иммобилайзер), принимать команды на запись прошивки.
Для этого есть физический уровень, то есть провода и электрические сигналы, и логический уровень, то есть правила обмена. Важно их различать: физика определяет, по скольким проводам и с какой скоростью бегут данные, а протокол определяет, как эти данные упакованы и что означают. Когда говорят «машина не поддерживается», обычно проблема на одном из этих двух уровней.
K-LINE: ОДИН ПРОВОД И ОЧЕРЕДЬ ИЗ ОДНОГО
Старейшина, который вы застали на машинах примерно до середины двухтысячных. Физически это буквально один провод, по которому данные идут в обе стороны по очереди. Скорость мизерная, порядка десяти килобит в секунду.
Общение строится по принципу вопрос-ответ: диагностика обращается к конкретному блоку, тот отвечает, и пока идёт этот диалог, линия занята. Отсюда все особенности работы: чтение и запись по K-line медленные, объёмы небольшие, и с современным блоком на десятки мегабайт такая линия просто не справилась бы физически.
Для машин своего времени этого хватало, потому что и прошивки были в сотни килобайт.
CAN: ОБЩАЯ ШИНА, ГДЕ ГОВОРЯТ ВСЕ
Следующее поколение и до сих пор основа большинства машин. Здесь уже два провода в витой паре, CAN High и CAN Low, и данные передаются разницей напряжений между ними. Такая схема отлично гасит помехи, что критично в машине, где рядом работают форсунки, катушки и стартер.
Принципиальное отличие от K-line в организации: CAN это общая шина, где сообщения рассылаются всем, а каждый блок сам решает, его это сообщение или нет. Приоритет решается идентификатором, так что важные сообщения проходят первыми. Скорость на порядки выше, обычно до пятисот килобит в секунду на моторной шине.
Важно понимать, что в машине шин несколько: быстрая моторная, более медленная кузовная, отдельные шины для комфорта и мультимедиа, а связывает их шлюз. Поэтому доступ к блоку зависит ещё и от того, пускает ли вас шлюз в нужный сегмент. Поверх CAN живут прикладные протоколы диагностики, и именно они определяют, как запросить чтение или запустить процедуру записи.
DOIP: ДИАГНОСТИКА ПО ETHERNET
Свежее поколение, которое и ломает привычный уклад. Прошивки выросли до десятков и сотен мегабайт, и по CAN такой объём заливать стало неприемлемо долго.
Решение простое: перевести диагностику на автомобильный Ethernet.
DoIP это диагностика поверх интернет-протокола, физически витая пара с гигантской по автомобильным меркам скоростью, в сотни раз выше CAN. Логика тоже другая: вместо простого запроса по шине появляется сетевое взаимодействие с адресацией, установлением соединения и своими правилами обнаружения устройств.
По сути машина становится небольшой локальной сетью, а диагностический прибор её узлом. Именно так сегодня заливают многогигабайтные обновления на свежие премиальные модели за разумное время.
ПОЧЕМУ НОВЫЙ ПРОТОКОЛ ЛОМАЕТ ПРИВЫЧНЫЙ СОФТ И АДАПТЕРЫ?
Теперь главное, ради чего всё это. Причин несколько и они складываются.
Первая, самая грубая: физика и распиновка. DoIP использует другие контакты диагностического разъёма, чем CAN. Ваш адаптер может быть подключён и запитан, но линий, по которым машина ждёт общения, он просто не касается. Электрически всё исправно, а связи нет.
Вторая: аппаратные возможности самого адаптера. Работа с Ethernet требует другого сетевого чипа и другой обвязки, и это не решается обновлением прошивки старого интерфейса. Железо, спроектированное под CAN, физически не станет работать по DoIP.
Третья: логика на стороне софта. Даже при подходящем железе программа должна уметь устанавливать сетевое соединение, обнаруживать блок по сетевым правилам и вести обмен по новым сценариям. Это другой уровень сложности, чем послать запрос в шину.
Четвёртая, и сегодня самая существенная: защита. Современные блоки требуют аутентификации перед доступом к сервисным функциям, а прошивки подписываются криптографически. Даже добравшись до блока физически, вы не получите доступ к записи без прохождения этой процедуры, а файл с неверной подписью или контрольной суммой блок отвергнет. Поэтому свежие поколения так часто требуют работы на столе через bench или boot, когда штатный диагностический путь закрыт.
И пятая, бытовая: шлюз. На многих современных машинах доступ к внутренним шинам через штатный разъём ограничен, и без специальных процедур диагностический прибор видит только то, что ему разрешено.
ЧТО ИЗ ЭТОГО СЛЕДУЕТ НА ПРАКТИКЕ?
Первое: покупая оборудование, смотрите не на количество поддерживаемых марок, а на то, какие физические интерфейсы оно закрывает. Инструмент без поддержки Ethernet со свежими машинами работать не будет, и никакая подписка это не исправит.
Второе: прежде чем брать в работу незнакомую машину, выясните, каким методом её блок вообще читается, и есть ли у вас под это железо. Это вопрос приёмки, а не сюрприз посреди работы.
Третье: чем выше скорость и объём, тем критичнее качество соединения. Плохой кабель, разболтанный разъём, длинный удлинитель до разъёма это потенциальный обрыв связи посреди записи, а обрыв при записи это кирпич. Четвёртое: не путайте «блок не отвечает» и «протокол не тот». Если адаптер не видит машину, сначала убедитесь, что вы вообще говорите на её языке, а не начинайте искать неисправность в блоке.
И пятое: тренд однозначный, DoIP и криптографическая защита становятся нормой. Планируйте оборудование на вырост, иначе через пару лет ваш парк инструментов начнёт отсекать целые сегменты рынка.
Логика простая: K-line это один провод и медленный диалог, CAN это общая шина, помехозащищённая и быстрая, DoIP это уже автомобильная локальная сеть под многомегабайтные прошивки. Каждый скачок менял и физику, и логику, и требования к железу, поэтому старый адаптер не «сломался», он просто говорит на языке предыдущего поколения. А поверх всего этого добавляется защита с аутентификацией и подписью, из-за которой доступ к записи всё чаще уходит со штатного разъёма на стол.
