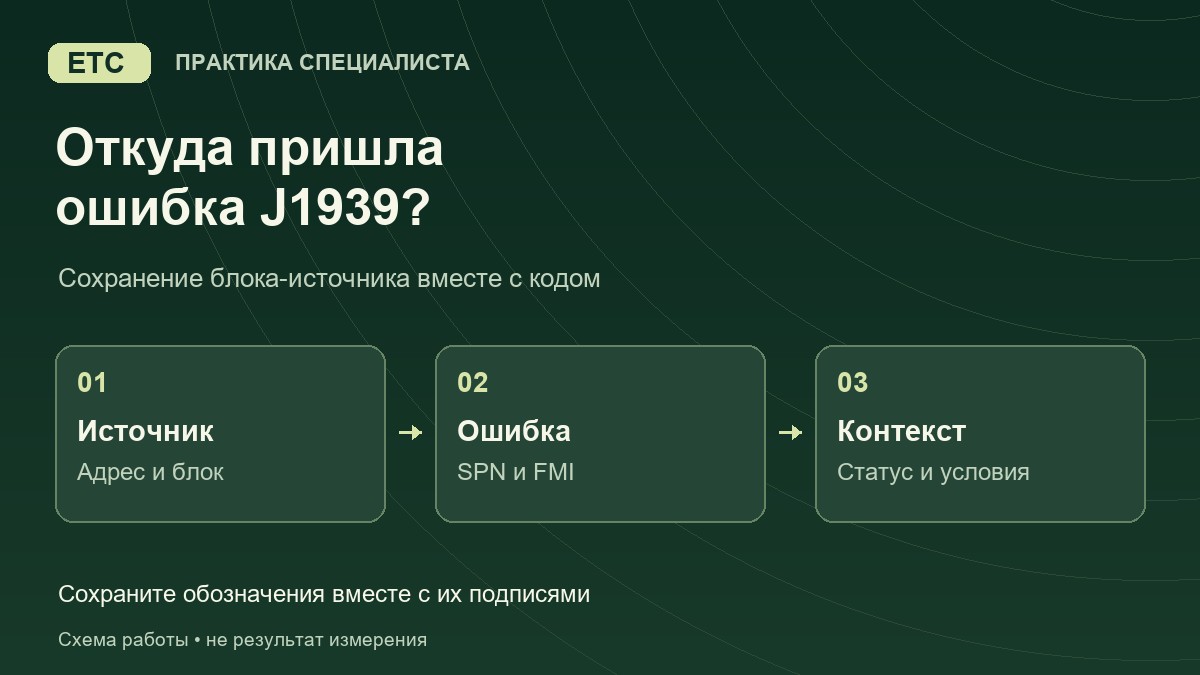

При передаче ошибки J1939 сохраните вместе SPN, FMI и блок, который её сообщил. Если прибор показывает адрес источника SA, запишите его с подписью. Два числа без контекста могут привести к инструкции для другой системы. Полная запись помогает выбрать документацию, но сама по себе не определяет неисправную деталь.
Сохраните поля без смешения обозначений
SPN расшифровывается как Suspect Parameter Number - номер параметра, к которому относится сообщение. FMI, Failure Mode Identifier, описывает вид зарегистрированного отклонения. SA, Source Address, обозначает адрес источника. В карточке оставляйте эти подписи рядом с числами.
Отдельно запишите название блока так, как его показывает прибор, и собственный код производителя, если он есть. Не помещайте OEM-код в поле SPN и не принимайте номер строки отчёта за адрес. Сохранённый исходный экран позволит другому специалисту проверить Вашу расшифровку.
Если SA не отображается, не восстанавливайте его по памяти или чужому скриншоту. Приложите доступный отчёт с названием системы и отметьте: «адрес источника не получен». Затем уточните способ чтения по документации прибора.
Пример: почему название ошибки не заменяет источник
В руководстве Eaton Endurant XD TRTS0960, редакция September 2026 - B, для Fault Code 188 указан набор J1939: SA 3, SPN 1483, FMI 12, 13 или 19. Заголовок относится к адресу устройства управления двигателем, а описание объясняет, что сообщения контролирует блок трансмиссии TCM.
Это показательный случай: слова про двигатель в названии не означают, что нужно автоматически искать только неисправность блока двигателя. Число 188 здесь - код Eaton; 1483 - SPN. Указанные варианты FMI нельзя объединять в одну запись: сохраните тот, который действительно прочитан.
Документ относится к Endurant XD. Не переносите эту расшифровку и SA на произвольный тягач или другую трансмиссию. В самой процедуре Eaton дальнейшие действия зависят от FMI и статуса, а часть проверок отсылает к изготовителю автомобиля. Статья не заменяет эту диагностическую процедуру.
Добавьте состояние и время чтения
Сохраните статус ошибки, показанный счётчик и временные поля с исходными подписями. Укажите состояние автомобиля при чтении и жалобу водителя. Отделяйте время получения отчёта от времени события, которое показывает система. Если часы прибора или автомобиля не проверены, отметьте это.
В бюллетене Oshkosh FDM-TSIB-028 от 13 апреля 2022 года для S-Series модельного года 2022 и новее экран Historic Faults содержит источник, SPN, FMI, счётчик и время последнего появления. Это подтверждённый пример состава истории, а не обещание одинаковых полей на всех грузовиках.
Eaton также требует фиксировать коды трансмиссии, FMI, число появлений и временные отметки из Service Activity Report. Сохраните доступный исходный отчёт до любых действий, которые могут изменить историю. Обрезанная фотография только двух чисел для передачи недостаточна.
Проверьте, что выбрана нужная инструкция
Ищите расшифровку в документации установленной системы с учётом её модели и версии. Сверьте весь набор: производитель, блок, код, SPN, FMI и статус. Если совпал только SPN, совпадение ещё не подтверждает применимость найденного порядка проверки.
Когда один и тот же набор SPN/FMI встречается в отчётах нескольких блоков, сохраняйте отдельную строку для каждого источника. Не объединяйте записи автоматически. Так Вы не потеряете, кто именно сообщил отклонение и какие статусы были прочитаны.
При расхождении подписей между приборами приложите оба исходных отчёта. Не выбирайте расшифровку по тому, какая кажется привычнее. До устранения расхождения оставьте диагностический вывод открытым.
Передайте данные с конкретным вопросом
Полезный запрос звучит так: «Нужна процедура для установленной системы; приложены идентификация, источник сообщения, код и состояние при чтении». По этой записи можно проверить применимость документа и назначить следующий тест. Из неё нельзя автоматически заключить, что блок требует замены или прошивки.
Обучение по ссылке ниже относится к основам OBD, DTC и сканерной диагностики. Его не следует понимать как обещание отдельного курса по Endurant XD или конкретному прибору для грузовиков.
Карточка ошибки J1939
Скопируйте поля без вымышленных значений. Если прибор чего-то не показал, так и напишите.
- Автомобиль / двигатель / трансмиссия / идентификация системы: ___.
- Прибор / версия ПО / файл отчёта / время чтения: ___.
- Блок-источник: ___. SA с подписью и форматом из прибора: ___.
- OEM-код: ___. SPN: ___. FMI: ___. Текст сообщения: ___.
- Статус / счётчик / временные поля с подписями: ___.
- Жалоба и состояние автомобиля: ___. Каких данных нет: ___.
- Документ, модель и редакция: ___. Вопрос для следующей проверки: ___.
