Геометрию прикрыли, наддува нет: где искать потерянный отклик
Команда на изменение геометрии появилась, а давление во впуске осталось ниже задания. По такому логу легко назначить виновной турбину. Но между командой блока и наддувом есть несколько отдельных процессов. Сначала нужно понять, на каком из них изменился ожидаемый отклик.
Разберем связь на грузовом International A26 2017, не превращая его устройство в схему всех дизелей.

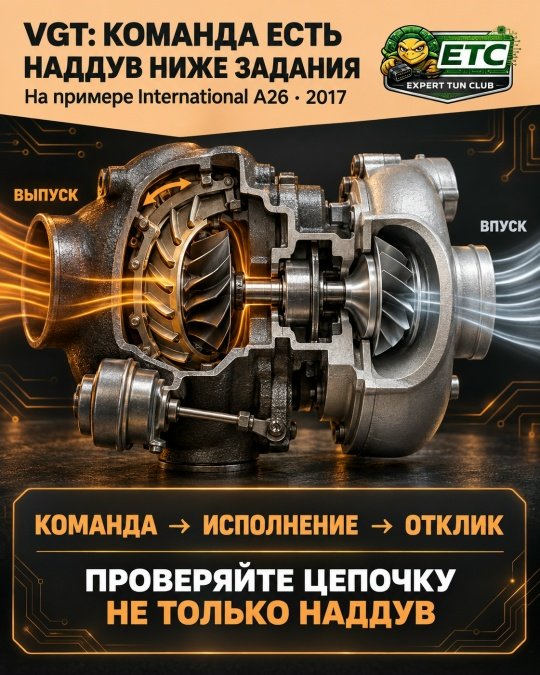

От направляющих до компрессора
На A26 применена VGT с регулируемыми направляющими лопатками. Актуатор изменяет их угол и обменивается данными по отдельной линии J1939.
Направляющие меняют условия потока перед колесом турбины. При подходящем режиме уменьшение проходного сечения помогает получить больше мощности из выпуска. Через общий вал эта мощность передается компрессору, который повышает давление воздуха.
Но геометрия не производит энергию сама. Для результата нужны выпускной поток, работа турбины и исправный воздушный тракт. Команда «прикрыть» не может гарантировать наддув независимо от этих условий.
Что показывает положение привода
Разделяйте задание, исполнение и результат. Задание сообщает, чего хочет управление. Доступное фактическое положение помогает проверить, дошло ли это намерение до механизма. Давление во впуске показывает итог работы уже более длинной цепочки.
В условном логе положение не следует за заданием. Тогда интересны питание, связь, актуатор и свобода механизма. Проверки выбираются по документации точной турбины. Начинать с вывода об утечке воздуха здесь рано: исполнение команды еще не подтверждено.
Если положение отработало
В другой условной записи положение следует заданию, но наддув отстает. Здесь круг проверки шире. Нужно сопоставить режим нагрузки и подачи, противодавление выпуска, воздушный поток и возможные потери после компрессора.
На A26 перед VGT есть датчик противодавления EBP, а в выпускном коллекторе - датчик температуры EET. Данные по воздушной стороне добавляют контекст. Эти каналы наблюдают разные части процесса; один график наддува не показывает, где именно потерялся результат.
Почему нельзя постоянно закрывать геометрию
У повышенного противодавления есть цена: двигателю приходится выталкивать газ против давления в выпускном коллекторе. Геометрия согласует несколько задач, а не только набирает максимальный наддув. На A26 из того же коллектора отбирается газ для EGR.
Поэтому постоянное прикрытие не является универсальной помощью турбине. Если меняется режим управления, нужно понимать, что происходит одновременно с выпуском и рециркуляцией.
Перед сравнением процентов положения выясните направление шкалы. Нормы хода, допустимое противодавление и процедуры проверки берите для конкретного двигателя и исполнения.
Рабочая последовательность здесь такая: подтвердить команду, проверить механическое исполнение, затем связать его с откликом выпуска и впуска. Она помогает сузить причину недодува, а не заменить диагностику одной правкой управления геометрией.
