EGR изменил MAF, а наддув остался: почему лог не обязательно противоречит сам себе
Давление во впуске почти не изменилось, а расход свежего воздуха после работы EGR стал другим. Иногда такое сочетание сразу принимают за неверный MAF. Но давление и расход в определенном участке тракта описывают разные вещи.
Чтобы понять связь, сначала нужно найти на схеме датчик и место подмешивания рециркуляции. Разберем конкретный грузовой пример - International A26 2017.
Какой поток проходит через MAF
На A26 MAF/IAT установлен во входной трубе перед VGT. Он наблюдает свежий воздух, идущий от фильтра к компрессору. MAF - датчик массового расхода воздуха; совмещенный IAT измеряет температуру в этой точке.

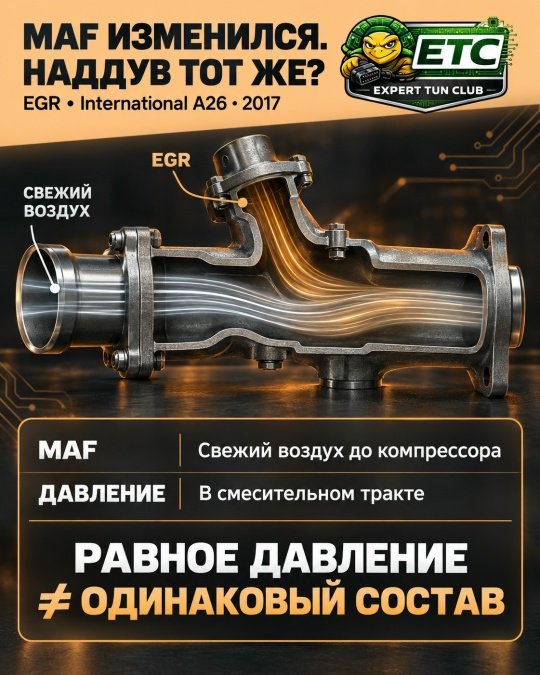

Газ для EGR отбирается из выпускного коллектора, проходит клапан и охладитель, затем подмешивается за охладителем наддувочного воздуха. Свежий воздух и рециркулируемый газ до смешивания идут разными путями.
Поэтому MAF перед компрессором не является прямым измерителем всей смеси, поступающей в цилиндры после точки подмешивания. Это и есть ключ к сравнению каналов.
Давление не показывает долю свежего воздуха
EGR возвращает часть выпуска во впуск. Меняются доля кислорода и теплофизические свойства заряда. При этом считать весь рециркулируемый дизельный выпуск полностью бескислородным тоже неверно: важен состав всей смеси.
При сопоставимых условиях часть заряда может поступить через EGR, а потребность в свежем воздухе уменьшиться. Именно свежая часть проходит через указанный MAF. Давление после смешивания при этом способно остаться близким к прежнему, потому что наддув и рециркуляция управляют связанными потоками.
Датчик давления не определяет химический состав. Равное давление не гарантирует равное количество доступного кислорода. Температура заряда также имеет значение.
На A26 в смесительном тракте предусмотрены измерения давления IMP и температуры CACOT. Вместе с MAF они дают больше контекста, но ни один канал отдельно не описывает весь процесс рециркуляции.
Клапан открылся - поток еще нужно подтвердить
Команда EGR и реальный расход газа не тождественны. Поток зависит от проходного сечения и разности давлений между сторонами. Состояние охладителя, каналов и трактов тоже может изменить результат.
Поэтому по положению клапана нельзя сразу назначить количество газа. Если ожидаемого отклика MAF нет, остаются разные объяснения: поток не реализовался, условия сравнения изменились или измерение недостоверно.
Как сравнивать участки лога
Выбирайте сопоставимые обороты, нагрузку и температуры. Затем связывайте задание EGR и доступные данные исполнения с MAF, давлением впуска и противодавлением выпуска. Названия и происхождение каналов уточняйте для ЭБУ.
Перед переносом этой логики на легковой дизель или другой грузовой двигатель найдите точки измерения и подмешивания. В низконапорной схеме EGR они могут располагаться иначе.
В этом разборе полезно запомнить не готовый диагноз, а границу измерения: MAF наблюдает свой участок потока, давление - состояние в своей точке. Прежде чем объявлять показания несовместимыми, проверьте, что именно сравниваете.
