EDC17C84 на Nissan, Opel, Renault: нюансы работы через PCMflash 71 модуль
Всё, что нужно знать специалисту по чип-тюнингу о защищённом блоке, который только кажется «очередным EDC17».
EDC17C84 широко применяется на дизельных Nissan, Opel и Renault, особенно на коммерческом транспорте и легковых дизелях под нормы Euro-5 и Euro-6. На первый взгляд это обычный EDC17, но на практике блок требует более аккуратного подхода, особенно при работе через PCMflash с 71 модулем. Разберём, где он не прощает халатности.
ГЛАВНОЕ: ЭТО ЗАЩИЩЁННЫЙ БЛОК
Работа с EDC17C84 через OBD в большинстве случаев либо невозможна, либо небезопасна. Основной рабочий сценарий это bench или boot-режим, под который и рассчитан 71 модуль PCMflash. Попытки «быстро попробовать по OBD» часто заканчиваются потерей связи или частично вычитанным файлом, который дальше невозможно корректно использовать. Так что сразу настраивайтесь на снятие блока и работу на столе.
ПИТАНИЕ И МАССА: САМОЕ КРИТИЧНОЕ МЕСТО
Этот ЭБУ крайне чувствителен к просадкам напряжения и качеству земли. Нестабильное питание во время чтения или записи приводит не просто к ошибке операции, а к полной блокировке блока. Внешний стабилизированный источник питания здесь обязателен. Рабочий диапазон около 13,5–14 В с достаточным запасом по току. Масса должна быть короткой, надёжной и подключённой в той же точке, что и питание, без гуляющих контактов и тонких проводов. На этом блоке экономия на нормальном БП оборачивается кирпичом.
РАСПИНОВКА: БЕЗ «ПРИМЕРНО»

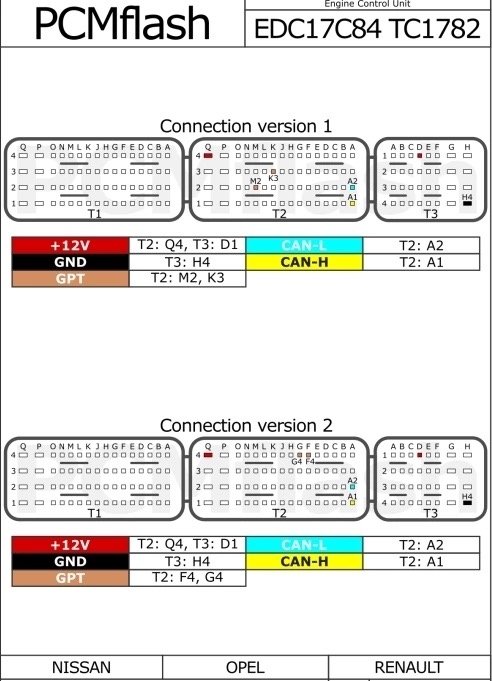

Работая через PCMflash 71 модуль, строго соблюдайте распиновку bench/boot-подключения. Ошибка в CAN-линиях, IGN или BOOT-пине почти всегда приводит к отсутствию связи. EDC17C84 не прощает примерных подключений. Перед началом работы перепроверьте схему несколько раз, особенно если блок уже вскрывался ранее.
ТОЛЬКО ПОЛНЫЙ ДАМП
При чтении обязательно забирайте full flash. Это ключевой момент. На EDC17C84 логика экологии, диагностических мониторов и защит тесно связана между собой. Частичное чтение или работа с урезанным файлом почти гарантированно приведёт к проблемам при отключении EGR, DPF или SCR. Даже если файл запишется, стабильной работы дальше может не быть.
КОНТРОЛЬНЫЕ СУММЫ И ЦЕЛОСТНОСТЬ
Контроль целостности у этого блока жёсткий. PCMflash корректно пересчитывает контрольные суммы, но только при условии, что структура файла не нарушена. Сомнительные редакторы, чужие файлы или ручные правки без понимания архитектуры прошивки это частая причина отказа записи или ухода блока в защиту.
РАБОТА ЧЕРЕЗ МОДЕЛЬ МОМЕНТА
EDC17C84 полностью работает через модель момента. Простое увеличение наддува или топлива без согласования драйверских запросов, лимитеров момента и защит не даст результата. ЭБУ просто ограничит реальный эффект, и клиент скажет, что «машина не поехала». Это нормальное поведение блока, а не ошибка записи. Поэтому грамотный Stage здесь это работа со всей цепочкой момента, а не правка пары карт наддува.
ЭКОЛОГИЯ: НЕ ЗАТИРАЕМ ОШИБКИ
На EDC17C84 категорически не рекомендуется затирать DTC или отключать отдельные коды. Такой подход приводит к некорректным регенерациям, аварийным режимам и накоплению скрытых проблем. Корректное отключение EGR, DPF или SCR это всегда работа с алгоритмами, температурными моделями и диагностикой, а не косметика ради потухшей лампочки. Разница между этими подходами всплывает не сразу, а через несколько недель эксплуатации у клиента.
ПРОВЕРКА ПОСЛЕ ЗАПИСИ
После прошивки проверка обязательна. Минимум диагностика и отсутствие активных ошибок. В идеале тестовая поездка и просмотр логов по наддуву, моменту и температурам. EDC17C84 может молчать сразу после записи, но если что-то сделано неправильно, это проявится через несколько циклов эксплуатации. Лучше поймать это на тесте, чем по звонку клиента через неделю.
EDC17C84 на Nissan, Opel и Renault это рабочий и предсказуемый блок, если соблюдать дисциплину. Качественное питание, правильное подключение, полный дамп и грамотная калибровка делают работу с ним спокойной. Халатность почти всегда заканчивается потерей времени, нервов и доверия клиента.
Мы работаем с EDC17C84 и другими защищёнными EDC17 регулярно: знаем нюансы по питанию, распиновке и модели момента, корректно отключаем экологию на уровне алгоритмов, а не маскировки DTC. Если у вас в работе этот блок и вы хотите сделать всё с первого раза, пришлите полный дамп и техническое задание. Подготовим калибровку, которая не уйдёт в защиту и не вернёт клиента с ошибкой
