Детонация и угол зажигания: что такое звон, как датчик детонации спасает мотор и при чём тут октан?
Всё, что нужно знать специалисту по чип-тюнингу о том, откуда берётся детонация, как ЭБУ защищает мотор углом зажигания и как не превратить прибавку по УОЗ в дырку в поршне.
Знакомые ситуации: клиент залил 92-й в мотор под 98-й и жалуется, что «не едет»; под нагрузкой из-под капота слышен металлический звон; или Stage-машина приезжает с оплавленным поршнем. За всем этим стоит одна тема, детонация и угол опережения зажигания. Разберём механику и то, как ей грамотно пользоваться в файлах.
ЧТО ТАКОЕ ДЕТОНАЦИЯ И ОТКУДА ЗВОН?

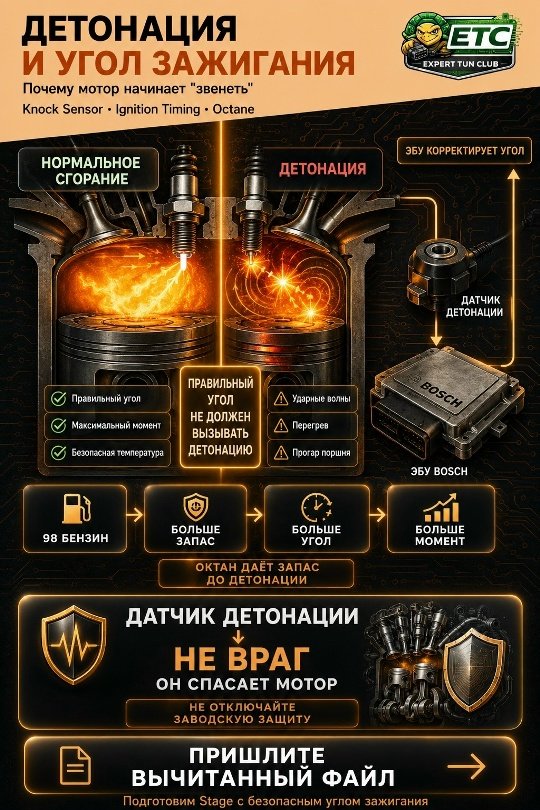

В норме свеча поджигает смесь, и фронт пламени ровно идёт по камере от свечи к дальним углам. Детонация это когда последняя, ещё не сгоревшая порция смеси перед фронтом (её называют end-gas) не дожидается пламени, а самовоспламеняется сама от сжатия и нагрева. Возникает второй очаг, фронты сталкиваются, и в цилиндре появляются резкие волны давления, которые звонят по стенкам камеры и поршню. Этот звон и есть тот самый металлический стук. Опасен он не звуком, а ударными волнами: они молотят по донцу поршня, перемычкам колец, вкладышам и прокладке ГБЦ. Короткая детонация это тревожный звоночек, длительная это разрушенные перемычки, пробитый поршень, поплывшие вкладыши. Отдельно стоит калильное зажигание, когда смесь вспыхивает вообще до искры от раскалённой точки; оно ещё разрушительнее, но управляется не датчиком детонации, а профилактикой перегрева.
УГОЛ ЗАЖИГАНИЯ: ГДЕ МОЩНОСТЬ, А ГДЕ ГРАНЬ?
Искра подаётся до верхней мёртвой точки, чтобы пик давления в цилиндре пришёлся туда, где он даёт максимум момента, примерно на 12–15 градусов после ВМТ. Чем раньше угол, тем раньше начинается сгорание и тем больше давления можно снять, но только до определённого предела, который называют оптимальным углом по моменту (MBT). Дальше два подвоха. Слишком ранний угол смещает пик давления к самой ВМТ, мотор начинает работать «против поршня», и одновременно резко растёт склонность к детонации, потому что end-gas дольше и сильнее сжимается. Поэтому на многих моторах под нагрузкой предел по детонации наступает раньше, чем MBT: угол приходится держать не там, где максимум момента, а там, где ещё нет звона. Позднее зажигание, наоборот, детонацию убирает, но забирает мощность и гонит вверх температуру выхлопа.
КАК ДАТЧИК ДЕТОНАЦИИ И ЭБУ ЗАЩИЩАЮТ МОТОР?
Датчик детонации это, по сути, микрофон на блоке, пьезоэлемент, который слышит вибрацию в характерном частотном диапазоне (грубо 5–15 кГц в зависимости от диаметра цилиндра). ЭБУ слушает его в узком окне вокруг сгорания по каждому цилиндру и сравнивает сигнал в полосе детонации с фоном. Поймал звон, определил виновный цилиндр по фазе и отнял угол на этом цилиндре на заданный шаг. Если звон ушёл, ЭБУ плавно возвращает угол обратно к базовой карте. Это замкнутый контур, который постоянно ходит у самой грани детонации и подстраивается. На многих блоках при затяжной детонации в помощь идёт ещё и обогащение смеси и сброс наддува. Плюс долгосрочная адаптация: ЭБУ запоминает поправку под конкретные условия и топливо.
ПРИ ЧЁМ ТУТ ОКТАНОВОЕ ЧИСЛО?
Октановое число это стойкость топлива к самовоспламенению, то есть к детонации. Выше октан (АИ-95, 98, 100), больше устойчивость: топливо терпит больше сжатия, тепла и угла, прежде чем сорвётся в звон. Важно понимать, что высокий октан это не «больше энергии»: на моторе, который не упирается в детонацию, от 98-го вместо 95-го прироста не будет. А вот на моторе, который в детонацию упирается (или на поднятом угле и наддуве после тюнинга), запас по октану напрямую превращается в возможность дать больше угла и наддува, то есть в мощность. Заводская калибровка рассчитана под конкретный минимальный октан. Зальёте ниже, и датчик детонации заставит ЭБУ отнять угол ради защиты: мотор не звенит, но и не едет, и греется сильнее. Отсюда и «залил 92-й, машина затупила».
КАК ЭТИМ ПОЛЬЗОВАТЬСЯ В ФАЙЛАХ?
Первое и главное: узнайте, на каком топливе клиент реально ездит, и стройте угол и наддув под этот октан. Не делайте карту под 98-й тому, кто льёт 92-й, иначе он будет постоянно жить в детонационной коррекции.
Второе: угол это мощность, но мощность, ограниченная детонацией. Добавляйте угол только там, где у мотора есть запас, а не гонитесь за MBT везде подряд.
Третье: датчик детонации это ваша страховка, а не то, что нужно обходить. Если по логам видно, что коррекция по детонации постоянно и помногу отнимает угол, значит базовая карта слишком агрессивна для этого топлива и мотора, и лечится это правкой карты, а не «загрублением» датчика. Отключать или занижать чувствительность детонации ради удержания красивого угла означает снять с мотора защиту и получить тот самый пробитый поршень.
Четвёртое: проверяйте по логам именно детонационную коррекцию под длительной нагрузкой в рабочей передаче. Здоровый файл это редкие короткие поправки, больной это большой постоянный минус по углу.
И пятое: угол настраивается в связке со смесью и наддувом. Обогащение под нагрузкой уводит от детонации, поэтому на наддувных моторах октан, угол, смесь и давление это единый узел, а не отдельные карты.
А ЧТО НА ДИЗЕЛЕ?
Вся эта тема, искровой угол, октан и датчик детонации, это про бензин. На дизеле нет ни свечи зажигания, ни октанового числа, ни датчика детонации, отбирающего угол. Там своя логика: цетановое число (готовность топлива к самовоспламенению) и угол впрыска, а дизельный «стук» это нормальная особенность работы, а не аварийный режим. Универсальный вывод для обоих типов один: и ранним углом зажигания на бензине, и ранним впрыском на дизеле мощность добывается до определённой границы, за которой начинается разрушение. Задача калибровщика это подойти к этой границе с запасом, а не переступить её ради цифры.
Детонация это не «капризы мотора», а физика на пределе: угол зажигания даёт мощность ровно до той точки, где end-gas начинает вспыхивать сам. Датчик детонации и ЭБУ держат мотор от этой грани, а октановое число определяет, где эта грань проходит. Грамотный файл уважает все три вещи сразу: даёт угол там, где есть запас, оставляет датчику работать и настраивается под реальное топливо клиента. Разница между таким файлом и «накрутил угол ради стенда» проявляется не на графике, а через сезон, в состоянии поршней.
