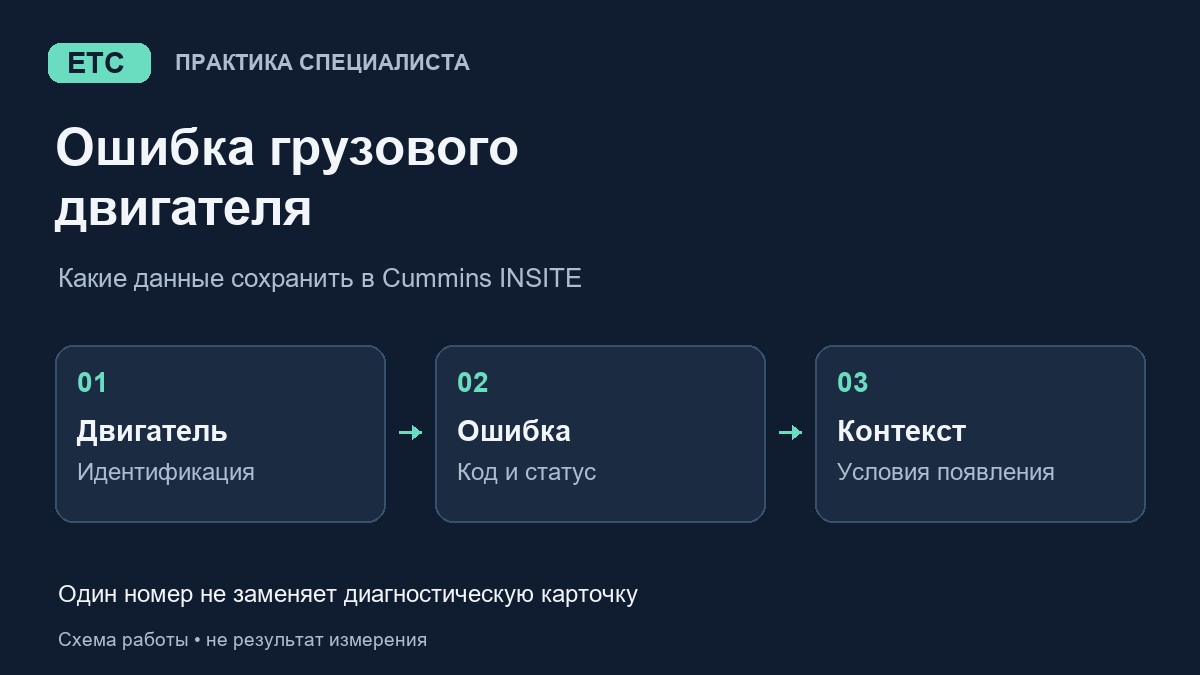

Перед сбросом ошибок Cummins сохраните данные двигателя и полный вид записи в INSITE. Один номер с панели не заменяет код производителя, статус и условия появления. Цель подготовки - передать диагносту исходные сведения, по которым он сможет выбрать проверку для конкретного двигателя.
Начните с идентификации двигателя
Укажите модель двигателя и доступную идентификацию электронного блока управления ECM. Зафиксируйте версию INSITE, которой прочитали данные. Если в работе несколько машин, свяжите запись с внутренним номером заказа: папка с названием «ошибка КамАЗ» не позволяет надёжно отличить материалы.
Сохраните идентификацию так, как она показана программой. Непрочитанное поле обозначьте как недоступное, а не заполняйте по похожему автомобилю. Полные идентификаторы передавайте только специалисту, которому они нужны для работы; для публичного обсуждения обезличьте материалы.
Здесь рассматривается состав диагностической карточки. Пример возможностей программы взят из официального INSITE Overview, 2018 Version. Это не инструкция по установке и не подтверждение того, что названия меню, лицензии и доступные функции одинаковы во всех современных версиях.
Сохраните полную запись, а не только номер
Откройте сведения по ошибке и сохраните читаемый вид окна. В учебном материале Cummins отдельная ошибка представлена кодом Cummins, а дополнительная информация доступна при раскрытии записи. Переносите поля вместе с их подписями: номер из одного столбца нельзя молча подставить вместо номера из другого.
Если программа показывает SPN, FMI или PID/SID, включите их в карточку в исходном виде. Эти обозначения нужны здесь как имена полей, а не как универсальная таблица расшифровки. Не достраивайте отсутствующую комбинацию по случайному поисковому результату.
- Fault Code: код Cummins без сокращений.
- Status: статус ровно в том виде, в котором он показан при чтении.
- Description и доступные дополнительные сведения; SPN/FMI или PID/SID при наличии.
- Count и Lamp, если они выведены программой; не заменяйте недоступное значение нулём.
- Дата чтения, состояние двигателя и жалоба, с которой поступил автомобиль.
Разделите статус и результат ремонта
Не переписывайте Inactive как «исправлено». Такой перевод добавляет вывод, которого нет в сохранённом поле. Сохраните исходный статус и отдельно укажите, наблюдалась ли жалоба во время проверки.
В описанной Cummins процедуре очистки удаляются неактивные ошибки. Активная ошибка, если неисправность сохраняется, снова отображается после выключения и повторного включения зажигания (key cycle). Следовательно, исчезновение записи сразу после команды очистки не подтверждает ремонт. Для проверки результата нужна процедура, применимая к этому двигателю, и её условия выполнения.
В карточке полезно отделить три состояния: что было при первом подключении, какие действия выполнили, что получили при повторном чтении. Не заменяйте первоначальный снимок новым: иначе следующий специалист не увидит, что изменилось.
Добавьте обстоятельства, которых нет в коде
Запишите наблюдаемую жалобу: когда она возникает, что ей предшествует и как прекращается. Слова водителя оставьте отдельно от результатов собственных измерений. Если отказ не воспроизвёлся, это существенный результат проверки, но не подтверждение отсутствия неисправности.
Когда для вопроса нужна динамика параметров, сохраните отдельный лог и свяжите его с карточкой. В INSITE Overview 2018 различаются непрерывная запись и Snapshot - одна точка для каждого выбранного параметра. Описаны также маркеры событий с комментариями и экспорт данных в CSV или TXT. Проверяйте доступность этих функций по справке установленной версии.
Не подменяйте запись движения одним снимком. Если отправляете лог, укажите участок, относящийся к жалобе, единицы каналов и выполненные действия. Настройки и работу с ноутбуком выполняйте так, чтобы они не отвлекали водителя; опасный режим ради появления кода не воспроизводите.
Проверьте комплект перед передачей
Откройте сохранённые файлы на просмотр. Должны читаться код, подписи полей и статус, а в логе - временная шкала и нужные параметры. Проверьте связь материалов с двигателем и заказом. Если часть полей отсутствует из-за ограничений подключения или программы, перечислите это явно.
Передайте исходный снимок ошибок, карточку условий и относящуюся к жалобе запись. Напишите конкретный вопрос: например, какую проверку выполнить следующей по сохранённому коду и идентификации двигателя. Так получатель сразу видит, какие сведения есть и что ещё предстоит получить.
Этот комплект не назначает замену детали и не является заданием отключить диагностику. Сначала выбирают процедуру поиска причины для конкретного двигателя. Если Вы осваиваете чтение статусов и работу сканером, ниже есть общая программа по OBD, DTC и сканерной диагностике; она не заявлена здесь как курс по конкретной версии INSITE.
Заготовка рабочей карточки
Скопируйте эти поля в заметку к исходному файлу. Это рабочая заготовка для заполнения, а не пример проведённой диагностики. Недоступные сведения обозначьте явно.
- Заказ / двигатель / доступная идентификация ECM / версия INSITE: ___.
- Файл исходного снимка: ___. Дата и состояние двигателя при чтении: ___.
- Fault Code / Status / Description: ___. Остальные показанные поля с подписями: ___.
- Жалоба и условия: ___. Выполненные действия: ___.
- Файл повторного чтения или лога: ___. Отличия от исходного состояния: ___. Вопрос следующему специалисту: ___.
