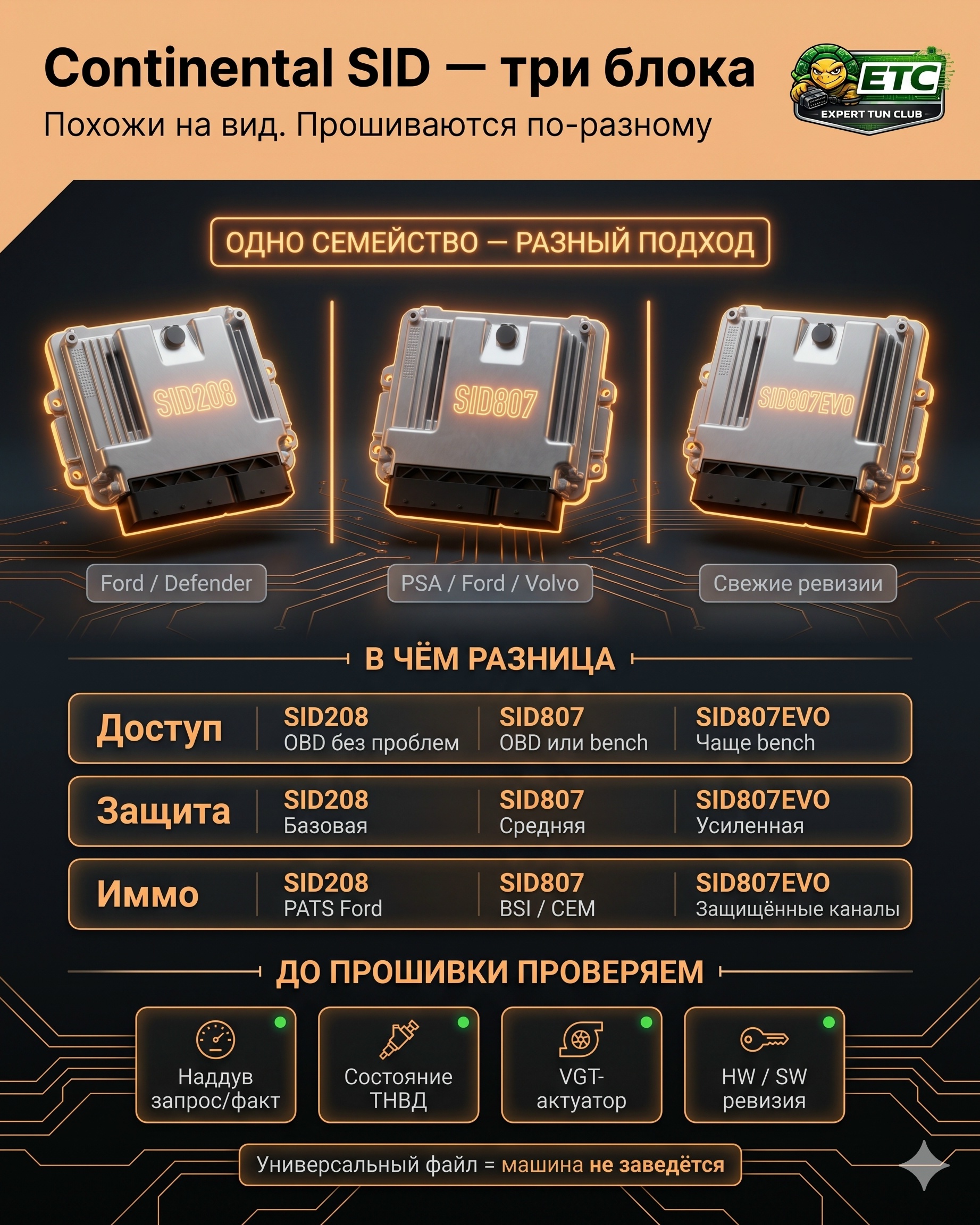

Continental SID208/SID807/SID807EVO: особенности и подводные камни.
Всё, что нужно знать специалисту по чип-тюнингу об одном из самых распространённых семейств дизельных ЭБУ на европейском рынке.
Линейка Siemens SID (после поглощения Continental — Continental SID) стоит на тысячах коммерческих и легковых дизелей. Через нас машины с этими блоками идут каждую неделю, и при первом взгляде блок может показаться простым: «всё через OBD за 20 минут». На практике линейка достаточно разнородная, и подход к SID208, SID807 и SID807EVO отличается в деталях, которые знать обязательно. Разберём предметно.
Где Встречаются Эти Блоки
SID208. Это в первую очередь Ford-семейство. Огромный массив машин: Ford Transit, Transit Custom, Transit Connect, Ranger, плюс легковые Focus, Fiesta, Mondeo, S-MAX, Galaxy, Kuga с дизельными моторами. Покрытие по годам — примерно 2006–2017. Также SID208 встречается на Land Rover Defender 2.2 TDCi. Двигатели — преимущественно 2.2 TDCi (классика Transit) и более ранние 2.4 TDCi, а также часть легковых 1.6/2.0 TDCi определённых поколений. Платформа Tricore, защита базовая, для большинства ревизий есть решения у всех топовых инструментов.
SID807. Эта ревизия пошла на PSA-совместных моторах с Ford — 1.6 HDi/TDCi и 2.0 HDi/TDCi (DV6/DW10 платформа). Соответственно — машины PSA (Peugeot 308, 407, 508, 3008, 5008, Citroen C4, C5, Berlingo) и Ford, где использовался тот же мотор (Focus, C-Max, S-Max, Mondeo, Galaxy в определённые годы). Также SID807 встречается на Volvo с двигателями DRIVe, D2/D3/D4 на платформах S40, V40, V50, V60, V70, S60, S80, XC60, XC70 определённых поколений. Платформа Tricore TC1797 или TC1762 в зависимости от ревизии.
SID807EVO. Эволюция SID807, поздние ревизии после 2010–2012 годов. Встречается на свежих машинах PSA и Ford с обновлёнными дизелями, на Volvo поколения после фейслифтов. Конструктивно тот же Tricore, но с обновлённой архитектурой памяти и более развитой системой защиты. Это уже не «классический SID807», и подход к нему другой.
Практическое следствие. Одно слово «SID807» в каталоге инструмента может означать как обычный SID807, так и SID807EVO — это разные платформы с разным уровнем защиты. Уточняйте у клиента точную ревизию HW/SW до начала работы. На SID208 такого подвоха нет, там линейка более однородная по поведению.
Чтение По Obd: Где Работает В Лоб, А Где Нужен Бенч
Универсального ответа нет — зависит от ревизии и от инструмента.
SID208. На большинстве ревизий считывается и пишется через OBD без особых проблем. Стандартное решение есть в KESS, CMD, Autotuner, BitBox. На ранних SID208 (2006–2010 на Transit) — OBD работает в большинстве случаев, время вычитки 40–60 минут, запись быстрее. На поздних ревизиях (после 2014 года, особенно Euro 6 Transit с SCR) — встречается расширенная защита, и часть инструментов пишет только частично. Если у вас Transit 2015+ и инструмент даёт сбой при записи — снимаем блок, работаем через bench.
SID807. На PSA и Ford в большинстве ревизий — OBD работает. Время вычитки 60–90 минут. На Volvo с SID807 — здесь чаще нужен bench, потому что протокол доступа отличается, и через OBD многие инструменты пишут только частично. Если у вас машина Volvo с
SID807 — заложите время на снятие блока, если не уверены в OBD-решении вашего инструмента.
SID807EVO. Здесь bench нужен значительно чаще. На свежих ревизиях OBD-чтение возможно у топовых инструментов (Autotuner, KESS3 с актуальной подпиской), но запись модифицированных файлов через OBD — уже не всегда. Если блок защищён по новой схеме — снимаем и работаем через bench. Распиновка под
SID807EVO специфична, со старой SID807 не совпадает целиком, нужна правильная схема под конкретную ревизию.
Практический подход. На первой машине с конкретной ревизией — закладывайте больше времени и держите бенч-оборудование наготове, даже если планируете OBD. Если OBD пройдёт нормально — отлично, экономите время. Если нет — у вас есть план B без необходимости отправлять клиента домой.
Иммобилайзер И Замена Блока
Это та зона, где «правильно сделанная прошивка» становится «прошитой машиной, которая не заводится». На SID-семействе иммобилайзер устроен так, что любая работа с блоком требует понимания, что именно вы делаете.
SID208 на Ford (Transit, Ranger). Иммобилайзер интегрирован с системой PATS (Passive Anti-Theft System) на Ford. При работе с вычитанным с конкретного блока файлом и обратной записью на тот же блок — машина заводится сразу, ключ свой. Проблемы начинаются при двух сценариях: попытка записи файла «от такой же машины» — иммо-секция не совпадёт, машина не заведётся; замена блока на «свободный» — нужно полноценное PATS-кодирование через дилерское или эквивалентное оборудование, и без этого блок мёртвый.
SID208 на Land Rover Defender. Аналогично с системой PATS, но дополнительно общается с другими блоками безопасности.
SID807 на PSA и Ford. Иммобилайзер у PSA работает через BSI (Built-In Systems Interface) — центральный модуль кузовной электроники. При прошивке с сохранением иммо-секции — работает корректно. При записи без сохранения иммо — машина не заводится, на приборке мигает индикатор. На Ford с SID807 — те же PATS-механизмы, что у SID208.
SID807 на Volvo. Связка иммо более сложная — общается с CEM (Central Electronic Module). Замена блока без иммо-кодирования — машина не заводится в принципе. Для замены требуется работа с virgin-блоком и его привязка к VIN через дилерское или эквивалентное оборудование.
SID807EVO. Защита иммобилайзера усилена. На свежих машинах после 2014 года добавляется обмен с дополнительными блоками безопасности по защищённым каналам.
Что это значит для специалиста. При замене блока на машинах с SID-семейством — задача не «купить блок и поставить», а полноценный процесс с привязкой через PATS/BSI/CEM в зависимости от платформы. Без правильного оборудования или партнёрства с автоэлектриком, который это делает, заказ может затянуться надолго.
При обычной прошивке без замены блока — главное правило: вычитать оригинал, модифицировать только калибровочную часть, записать обратно на тот же блок. Тогда иммобилайзер остаётся синхронизированным, и машина заводится сразу.
Типовые Карты Под Stage 1 И Где Скрытый Запас
Общие принципы для семейства SID. Топливоподача регулируется через карту запрошенной массы топлива (mg/cycle) в зависимости от оборотов и нагрузки. Наддув — через карту запрошенного давления и логику управления геометрией VGT. Лимитеры момента — отдельные карты по передачам и оборотам, плюс защитные стратегии (EGT, охлаждение, дымность).
Скрытый запас по железу. На дизелях с SID-семейством заводская калибровка обычно держит наддув в районе 1.7–2.0 бар абсолютного, при этом турбина (Garrett GT15-17 или KKK BV35-45 в зависимости от мотора) спокойно тянет 2.1–2.3 бар. Это первая зона запаса.
Топливоподача — вторая. Заводские лимиты по mg/cycle для дизельных Ford/PSA/Volvo держатся с 25–30% запасом от того, что форсунки и ТНВД могут давать физически. Безопасно поднимать +15–20% в зависимости от состояния топливной.
Smoke limiter — третья зона. Заводской smoke limiter консервативен, и на исправном двигателе его расширение даёт ощутимый прирост момента без дыма.
Типичные приросты по моторам:
2.2 TDCi на Ford Transit/Ranger и Land Rover Defender (SID208). Со стока 100–155 л.с. Stage 1 даёт +25–40 л.с. и +60–90 Нм. Это самый ходовой запрос на коммерческих машинах. Болевая точка — состояние турбины VGT на пробеге 250+ тысяч и форсунки, проверять обязательно.
1.6 TDCi/HDi (PSA, Ford с SID807). Со стока 90–115 л.с. Stage 1 даёт +25–30 л.с. и +50–70 Нм. Особенности: на свежих машинах с DPF — обязательно сначала диагностика сажевого, потом Stage.
2.0 TDCi/HDi (PSA, Ford, Volvo с SID807). Со стока 115–180 л.с. Stage 1 даёт +30–45 л.с. и +70–100 Нм. На свежих 2.0 TDCi с Bi-Turbo (Mondeo, S-Max) — отдельный подход с учётом двух турбин.
Volvo с дизелями D2/D3/D4 на SID807. Со стока 115–190 л.с. в зависимости от мотора. Stage 1 даёт +25–40 л.с. Особенности: Volvo имеет более жёсткую логику лимитеров момента по передачам, и без корректной работы с ними клиент может не почувствовать прирост на низких передачах.
Что НЕ трогаем в этих блоках. Карты холодного запуска — без серьёзной необходимости. Стратегии регенерации DPF при сохранении сажевого — иначе фильтр забьётся быстрее, чем клиент успеет проехать. Карты лимитеров EGT — это защита двигателя, расширять можно только при понимании реального запаса по железу. Адаптационные карты форсунок — они персональны для каждой машины, ЭБУ калибрует их сам, ручное вмешательство ломает работу.
Continental SID208/SID807/SID807EVO — большое и интересное семейство ЭБУ, покрывающее значительный пласт европейских дизельных машин: от рабочих Transit и Ranger до легковых Ford, PSA и Volvo. Внешне «один блок», по существу — три разные платформы со своими особенностями по доступу, иммобилайзеру и подходам к Stage. Мы работаем с этим семейством регулярно: знаем, где OBD точно сработает, а где сразу готовим bench, как обрабатывать иммо на разных платформах, какой реальный потолок Stage 1 для конкретного двигателя в конкретном состоянии. Если у вас на работе SID — присылайте данные по машине, и мы подскажем, что реально получится сделать, какой формат вычитки нужен и есть ли у нас решение под вашу ревизию.
